Насос фонтанный

|

  |

4

5

Назначение

и область применения

Насос фонтанный

ЗУБР

 предназначен для соз

-

дания фонтанов с различными типами струй при

украшении водоемов в ландшафтном дизайне.
Изделие способно перекачивать чистую воду из

водоемов  с  учетом  технических  характеристик

модели.
Внимательно  изучите  настоящее  руководство

по эксплуатации, в том числе Приложение «Ос-

новные  инструкции  по  безопасности»  и  раздел

«Инструкции  по  безопасности».  Только  так  Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.
Изделие предназначено для бытового примене

-

ния  в  районах  с  умеренным  климатом  с  харак

-

терной температурой от +1 до +40 °С.
Изделие  соответствует  требованиям  Техниче

-

ских регламентов Таможенного союза:

■

ТР ТС 004/2011 «О безопасности низковольт

-

ного оборудования» ст. 4, абзацы 1– 5, 9;

■

ТР ТС 020/2011 «Электромагнитная совмести

-

мость технических средств» ст. 4, абзацы 2, 3.

Настоящее  руководство  содержит  самые  пол

-

ные сведения и требования, необходимые и до

-

статочные  для  надежной,  эффективной  и  без

-

опасной эксплуатации изделия.
В связи с продолжением работы по усовершен

-

ствованию  изделия,  изготовитель  оставляет  за

собой  право  вносить  в  его  конструкцию  незна

-

чительные изменения, не отраженные в настоя

-

щем руководстве и не влияющие на эффектив

-

ную и безопасную работу изделия.

К  эксплуатации  изделия  допускаются  только

лица,  достигшие  совершеннолетия;  имеющие

навыки  и / или  представление  о  принципах

работы  и  оперирования  изделием;  находя

-

щиеся  в  трезвом  состоянии;  не  под  действи

-

ем  лекарств,  вызывающих  сонливость  и/или

снижение  концентрации  внимания;  не  имею

-

щие заболеваний, вызывающих подобные со

-

стояния,  а  также  иных  противопоказаний  для

работы с машинами.
Все  ремонтные  работы  должны  проводиться

только квалифицированными специалистами

сервисных центров, с использованием ориги

-

нальных запасных частей ЗУБР.

Инструкции

по применению

Подготовка к работе

Соберите  насос  в  следующей  последователь

-

ности:

■

Установите  на  насос  основание

8

:  используя

направляющие на нижней поверхности насо

-

са, насадите основание до упора.

■

Соберите выходное устройство насоса:

■

установите (при необходимости) удлинитель

-

ные трубки

2

;

■

установите (при необходимости) тройник

3

;

■

установите  шланг  на  штуцер

5

  (для  подачи

воды  к  водопаду)  или  соответствующую  на

-

садку

1

 для желаемого типа фонтана: «коло

-

кольчик»,  «каскад»  или  «гейзер»  (при  нали

-

чии в данной модели).

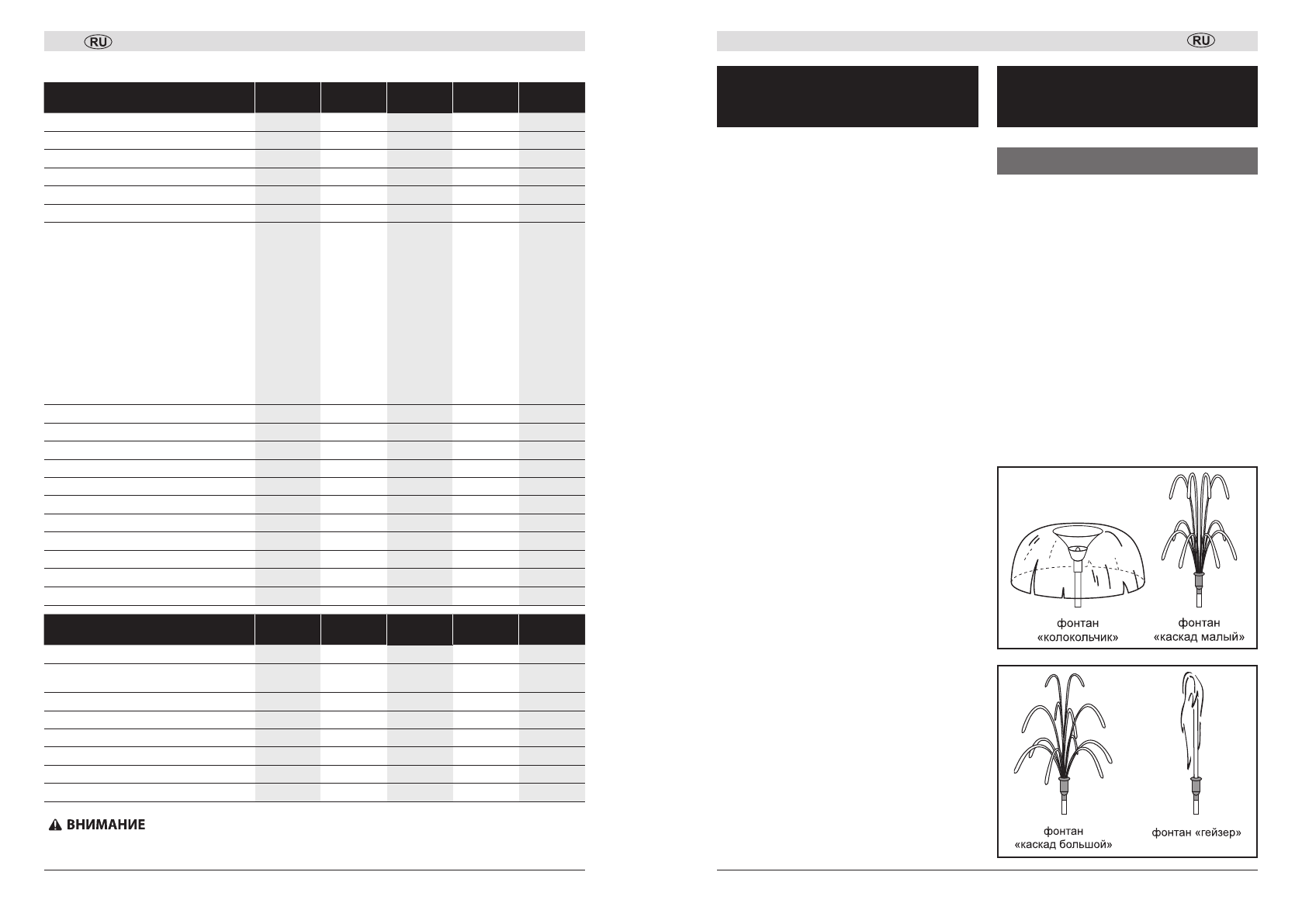

Примерная  форма  каждого  фонтана  показана

на рисунке.

Убедитесь в отсутствии повреждений изделия и комплекта деталей,

которые могли возникнуть при транспортировке.

Технические характеристики

Артикул

ЗНФЧ-

20-1.6

ЗНФЧ-

25-2.0

ЗНФЧ-

33-2.5

ЗНФЧ-

50-3.4

ЗНФЧ-

60-4.2

Номинальное напряжение питания, В

220~

220~

220~

220~

220~

Частота, Гц

50

50

50

50

50

Номинальная потребляемая мощность, Вт

28

38

50

85

120

Максимальная производительность, л/мин

20

25

33

33

60

Максимальная глубина погружения, м

3

3

3

3

3

Максимальная высота подъема воды, м

1.6

2.0

2.5

3.4

4.2

Максимальная высота струи насадки, см:

Р100 (колокольчик)*

50

–

–

–

–

Р120 (колокольчик)

–**

38

45

–

–

Р150 (колокольчик)

–

–

–

75

90

Р200 (каскад)

70

–

–

–

–

Р220 (каскад)

–

100

120

–

–

Р222 (каскад большой)

–

100

120

–

–

Р250 (каскад большой)

–

–

–

125

175

Р320 (гейзер)

–

18

25

–

–

Р350 (гейзер)

–

–

–

40

50

Диаметр трубки

G1/2"

G1/2"

G1/2"

G1"

G1"

Наличие тройника

–

+

+

+

+

Длина сетевого кабеля, м

10

10

10

10

10

Степень защиты корпуса

IP68

IP68

IP68

IP68

IP68

Уровень звукового давления (k=3), дБ

–

–

–

–

–

Уровень звуковой мощности (k=3), дБ

–

–

–

–

–

Среднеквадратичное виброускорение (k=1.5), м/с

2

–

–

–

–

–

Класс безопасности по ГОСТ 12.2.007.0-75

I класс

I класс

I класс

I класс

I класс

Масса изделия / в упаковке, кг

1.4 / 1.7

2.0 / 2.3

2.0 / 2.3

3.0 / 3.4

3.2 / 3.6

Назначенный срок службы, лет

5

5

5

5

5

Назначенный срок хранения, лет

7

7

7

7

7

Комплект поставки

ЗНФЧ-

20-1.6

ЗНФЧ-

25-2.0

ЗНФЧ-

33-2.5

ЗНФЧ-

50-3.4

ЗНФЧ-

60-4.2

Насос

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Набор насадок

(состав – см. таблицу характеристик)

1 компл.

1 компл.

1 компл.

1 компл.

1 компл.

Трубка удлинительная

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Переходник

1 шт.

–

–

–

–

Тройник

–

1 шт.

1 шт.

1 шт.

1 шт.

Основание

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.

Инструкции по безопасности

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.

                                                                                                * указан максимальный диаметр колокола
                                                                                                ** прочерк означает, что данная насадка в этой модели отсутствует
