Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Насос фекальный погружной

|

  |

4

5

Инструкции

по применению

Устройство

1

  Насос

2

  Штуцер

3

  Кабель выключателя

4

  Регулировочный паз

5

  Поплавковый выключатель

6

  Режущий механизм (для НПФ-1100-Р,

НПФ-1500-Р)

Насос  фекальный  погружной  удобен  для  водо-

забора из резервуаров и рек, откачивания воды

из  бассейнов,  колодцев,  погребов,  в  системах

полива  и  орошения  и  для  понижения  уровня

грунтовых  вод,  а  так  же  могут  быть  использо-

ваны для ликвидации аварии на линиях подачи

воды и отопления и в системах канализации, на-

пример,  для  отвода  стоков  от  стиральной    или

посудомоечной машины.

Рис. 2

Рис. 4

Рис. 3

Рис. 5

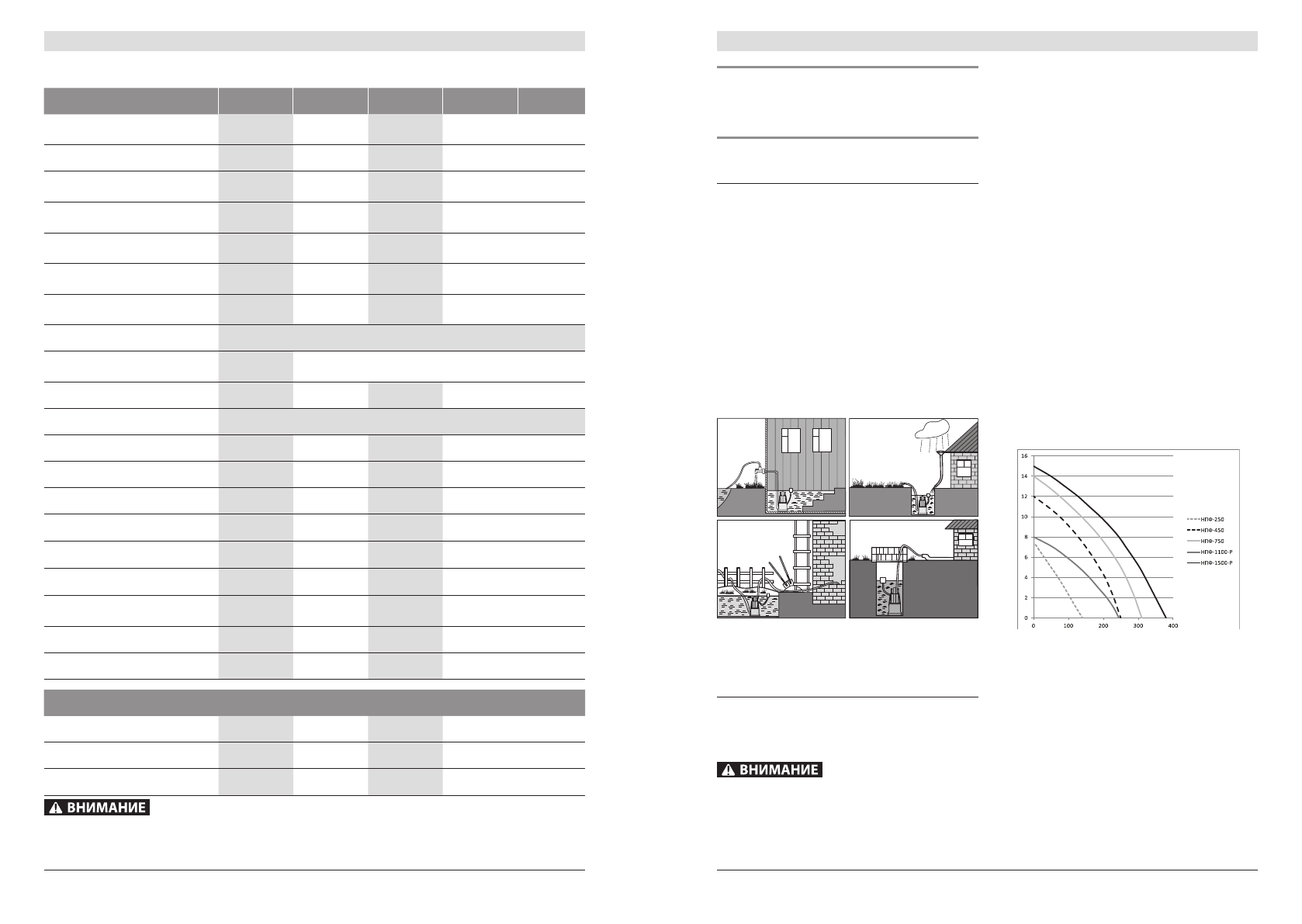

Примерные  схемы  использования  насоса

представлены на Рис. 2 – Рис. 5

Сборка

Привяжите  к  переносной  рукоятке  насоса  шнур,

с  помощью  которого  он  будет  опускаться/подни-

маться в воду.

Не  устанавливайте  насос  на  дно,  если  на  дне

находится большое скопление ила, фекальных

масс или иного осадка, особенно песка и гравия.

Подсоедините  к  выходному  штуцеру

2

  насоса-

трубопровод.

Опустите насос в воду на необходимую глубину-

или на дно емкости, если глубина не превышает

максимально  допустимой  глубины  погружения

для  данного  насоса,  держа  его  за  шнур.  При

этом  придерживайте  сетевой  кабель  и  шланг,

чтобы они не упали в воду.
Зафиксируйте  шнур  в  натянутом  положении,

при  этом  сетевой  кабель  и  шланг  не  должны

быть натянуты весом насоса.
Проверьте,  чтобы  было  достаточно  места  для

работы  поплавкового  выключателя.  Он  не  дол-

жен  ни  за  что  цепляться  во  время  работы  (на-

пример за стенки колодца).
Для надежности посадки шланга на штуцере ре-

комендуем закрепить его с помощью хомута.

Примечание!

  При  необходимости  присоеди-

нения  и  дальнейшего  использования  только

шланга диаметром 25 мм или 32 мм (только для

НПФ-250), для увеличения пропускного сечения

Вы  можете  удалить  (отрезать)  верхнюю  (под

меньший  диаметр)  часть  штуцера

2

  (без  воз-

можности последующего восстановления).
При  устройстве  канала  подачи  воды  примите

во внимание, что:

`

производительность  насоса  напрямую  зави-

сит от напора (высоты подъема воды). Не ре-

комендуется  использовать  насос  при  макси-

мальном напоре – в этом случае подача воды

будет минимальна (см. график ниже);

`

гидравлическое  сопротивление  10  метров  го-

ризонтального  участка  магистрали  равняется

приблизительно 1 метру напора.

Изменением длины кабеля

3

 на участке

L

 (см.

рис.  6)  от  выключателя

5

  до  паза

4

  отрегули-

руйте  нижний  (уровень  выключения  насоса)  и

верхний  (включения)  уровни  воды  в  водоеме

или  емкости:  увеличение  длины  указанного

участка  кабеля  повышает  уровень  включения

насоса и понижает уровень выключения.

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,

которые могли возникнуть при транспортировании.

Технические характеристики

Артикул

НПФ-250

НПФ-450

НПФ-750

НПФ-1100-Р

НПФ-1500-Р

Номинальное напряжение питания,

В

220

220

220

220

220

Частота тока, Гц

50

50

50

50

50

Номинальная потребляемая мощ-

ность, Вт

250

450

750

1100

1500

Максимальная производительность,

л/мин

150

250

310

245

380

Максимальная глубина погруже-

ния, м

5

5

5

5

5

Максимальная высота подъема

воды, м

7,5

12

14

8

15

Максимальный размер фильтруемых

частиц, мм

15

25

25

–

–

Материал корпуса

Нерж. сталь/чугун

Диаметр присоединяемых шлангов,

дюйм

1"

2"

Длина сетевого кабеля, м

5

5

5

5

5

Степень защиты корпуса

IPx6

Термопредохранитель

есть

есть

есть

есть

есть

Автоматический режим работы

есть

есть

есть

есть

есть

Режущий механизм

–

–

–

есть

есть

Уровень звуковой мощности (k=3),

дБ

–

–

–

–

–

Уровень звукового давления (k=3),

дБ

–

–

–

–

–

Среднеквадратичное виброускоре-

ние (k=1.5), м/с

2

–

–

–

–

–

Класс безопасности по ГОСТ

12.2.007.0-75

I

I

I

I

Масса в упаковке, кг

9,5

15,1

16,2

15,2

20,5

Срок службы, лет

5

5

5

5

5

Комплект поставки

Насос

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Штуцер выходной

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.
