Ред. 5
5
4.

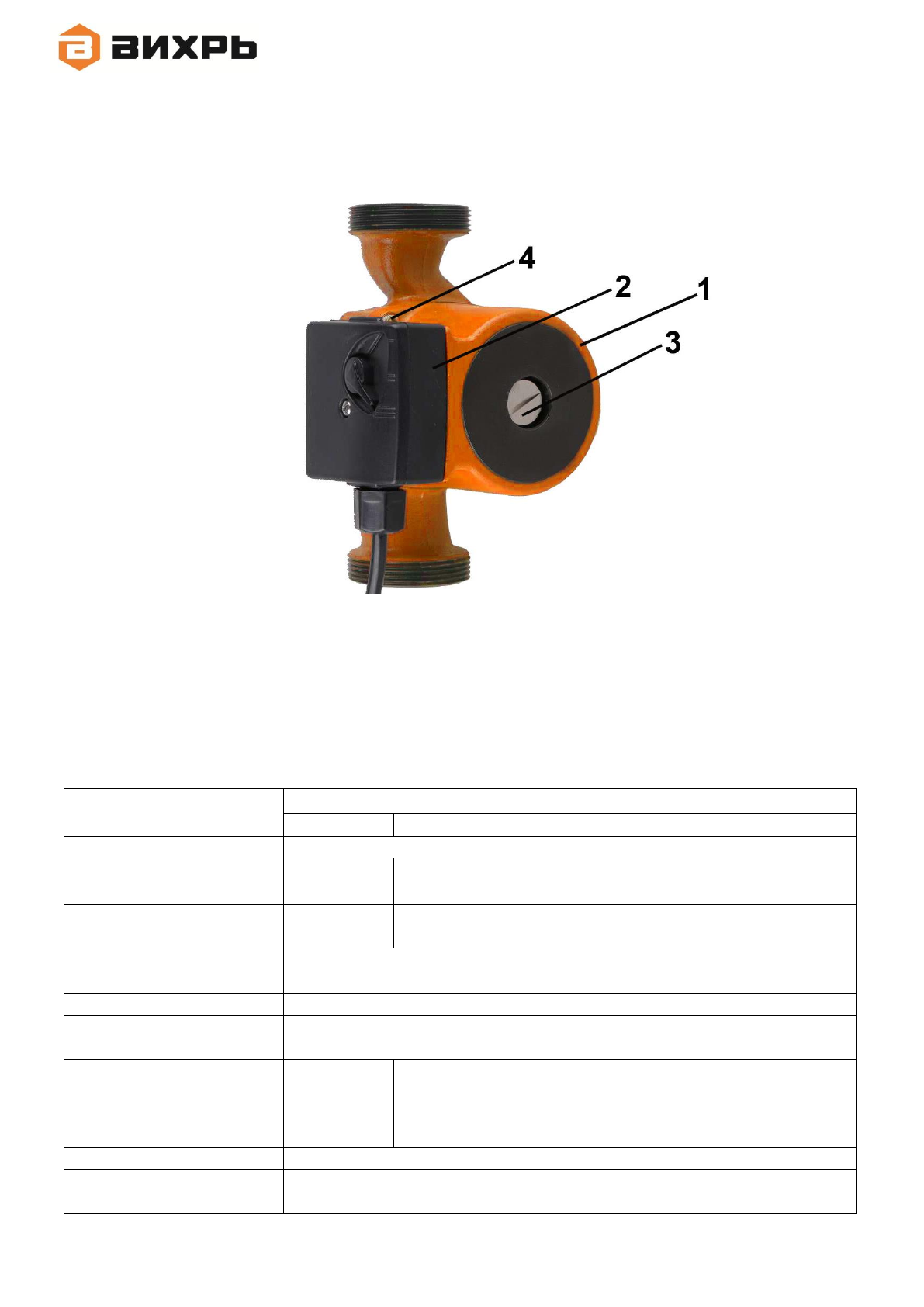

ОБЩИЙ ВИД УСТРОЙСВА
Рисунок 1
ОСНОВНЫЕ УЗЛЫ ЦИРКУЛЯЦИОННОГО НАСОСА:
1)
Корпус электродвигателя
2)
Клеммная коробка с переключателем скоростей
3)
Заглушка ротора
4)
4 винта, соединяющие корпус насоса с крышкой.
5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Параметр
Значение
ЦН-25-4
ЦН-25-6
ЦН-32-4
ЦН-32-6
ЦН-32-8
Напряжение в сети
220-230В/50Гц
Мощность, Вт
36/53/72
40/60/90
36/53/72
40/60/90
145/220/245
Напор, м
2/3/4
3/5/6
2/3/4
3/5/6
5/7/8
Максимальный поток,
л/мин
50
50
50
50
170
Максимальное давление
в системе, бар
10
Степень защиты
IP44
Класс изоляции
H
Класс температур
TF 110
Материал крышки
насоса
Чугун
Чугун
Чугун
Чугун
Чугун
Материал корпуса
двигателя
Алюминий Алюминий Алюминий
Алюминий
Алюминий
Размер резьбы на насосе
1,5 дюйма
2 дюйма
Размер соединительной
гайки-переходника
1 дюйм
1,25 дюйма
