ОБЩИЙ ВИД УСТРОЙСТВА

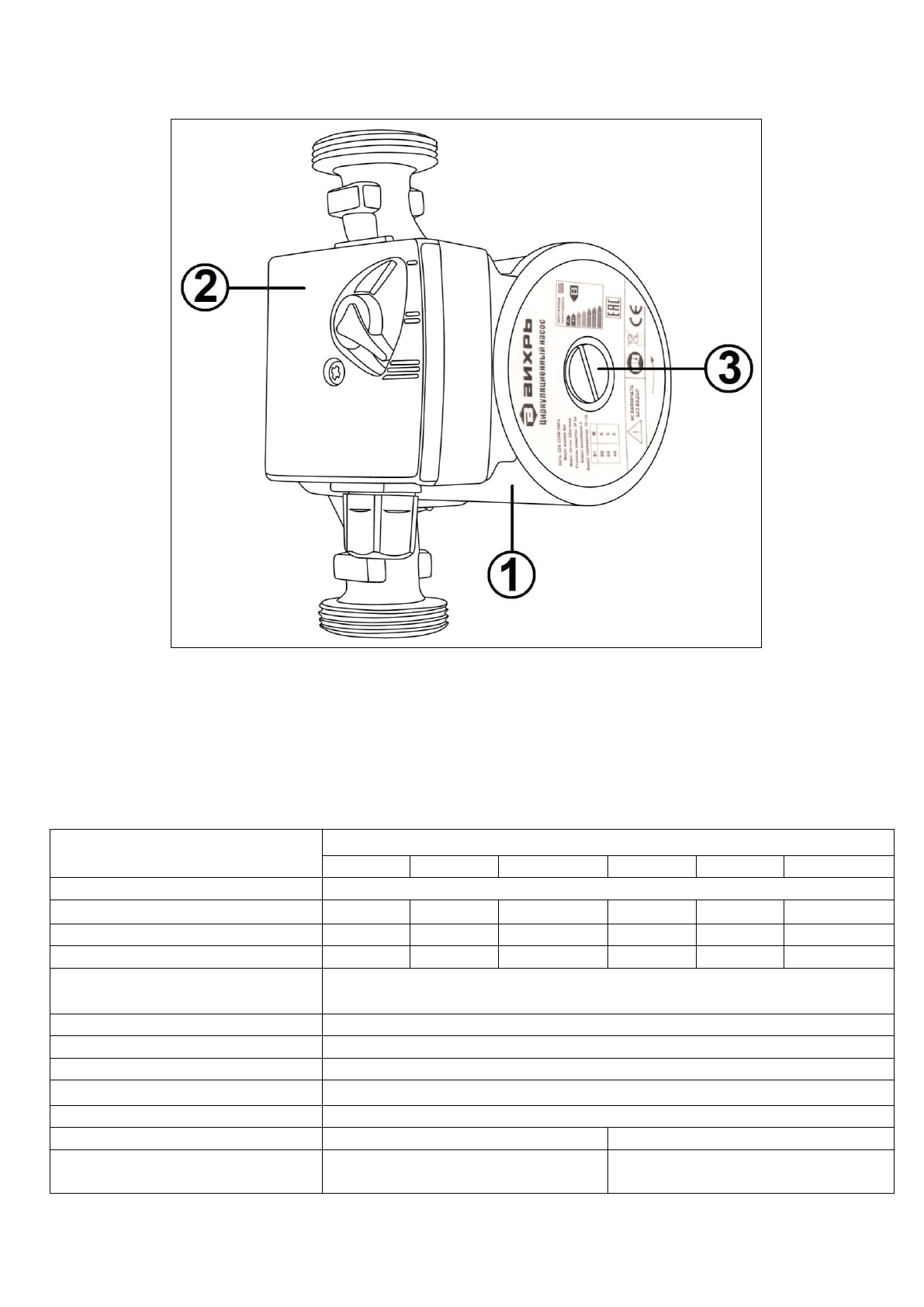

Рис.1 Общий вид устройства
1.
Корпус электродвигателя циркуляционного насоса
2.
Клеммная коробка с переключателем скоростей
3.
Заглушка ротора
5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 Технические характеристики
Серия ЦН / Модель
Значение
ЦН-25-4 ЦН-25-6
ЦН-25-8
ЦН-32-4 ЦН-32-6
ЦН-32-8
Напряжение в сети
220-
230В/50Гц
Мощность, Вт
36/53/72 40/60/90 145/220/245 36/53/72 40/60/90 145/220/245
Напор, м
2/3/4
3/5/6
5/7/8
2/3/4
3/5/6
5/7/8
Максимальный поток, л/мин
50
50
130
50
50
170
Максимальное давление в
системе, бар
10
Степень защиты
IP54
Класс изоляции
H
Класс температур
TF 110
Материал крышки насоса
Чугун
Материал корпуса двигателя
Алюминий
Размер резьбы на насосе
1,5 дюйма
2 дюйма
Размер соединительной
гайки-переходника
1 дюйм
1,25 дюйма
Содержание
- 6 КОМПЛЕКТАЦИЯ; Не допускается работа циркуляционного насоса «в сухую» (без воды)!
- 7 ОБЩИЙ ВИД УСТРОЙСТВА; Корпус электродвигателя циркуляционного насоса; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Значение
- 8 Напорно-расходная характеристика электронасоса (в зависимости; График 1 Напорно-расходная характеристика; ПОДБОР ЦИРКУЛЯЦИОННОГО НАСОСА; В названии циркуляционных насосов Вихрь отражены два; Оценка мощности основного нагревателя; Расчет циркуляционного насоса выполняют, исходя из потребности
- 10 б) Фитинги забирают до 30% от рассчитанного «прямого»; Выбор модели и ступени мощности
- 11 ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ
- 12 Подготовка к работе и монтаж; Насос устанавливается в легкодоступном месте, чтобы его можно
- 13 Рис. 3 Положения насоса при монтаже; Для подключения к электросети используйте термостойкий; Насос должен быть обязательно заземлен.
- 15 Рис. 6 Переключатель скоростей работы насоса; Скорости необходимы, чтобы увеличить или уменьшить; Рис. 7 Стравливание воздуха
- 16 Рис.8 Устранение блокировки ротора; ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Циркуляционный насос не требует обслуживания в процессе
- 17 Неисправность
- 18 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- 20 ГАРАНТИЙНЫЙ ТАЛОН; ФИО и подпись покупателя
- 21 СЕРВИСНЫЕ ЦЕНТРЫ
