Ред. 5

7

при  необходимости  его  замены,  ремонта  или  технического  обслуживания.  Краны  должны
быть  смонтированы  так,  чтобы  в  случае  протечки,  вода  не  попадала  на  электродвигатель  и
клеммную коробку насоса.

На насос не должны передаваться механические напряжения от трубопровода и его вес.

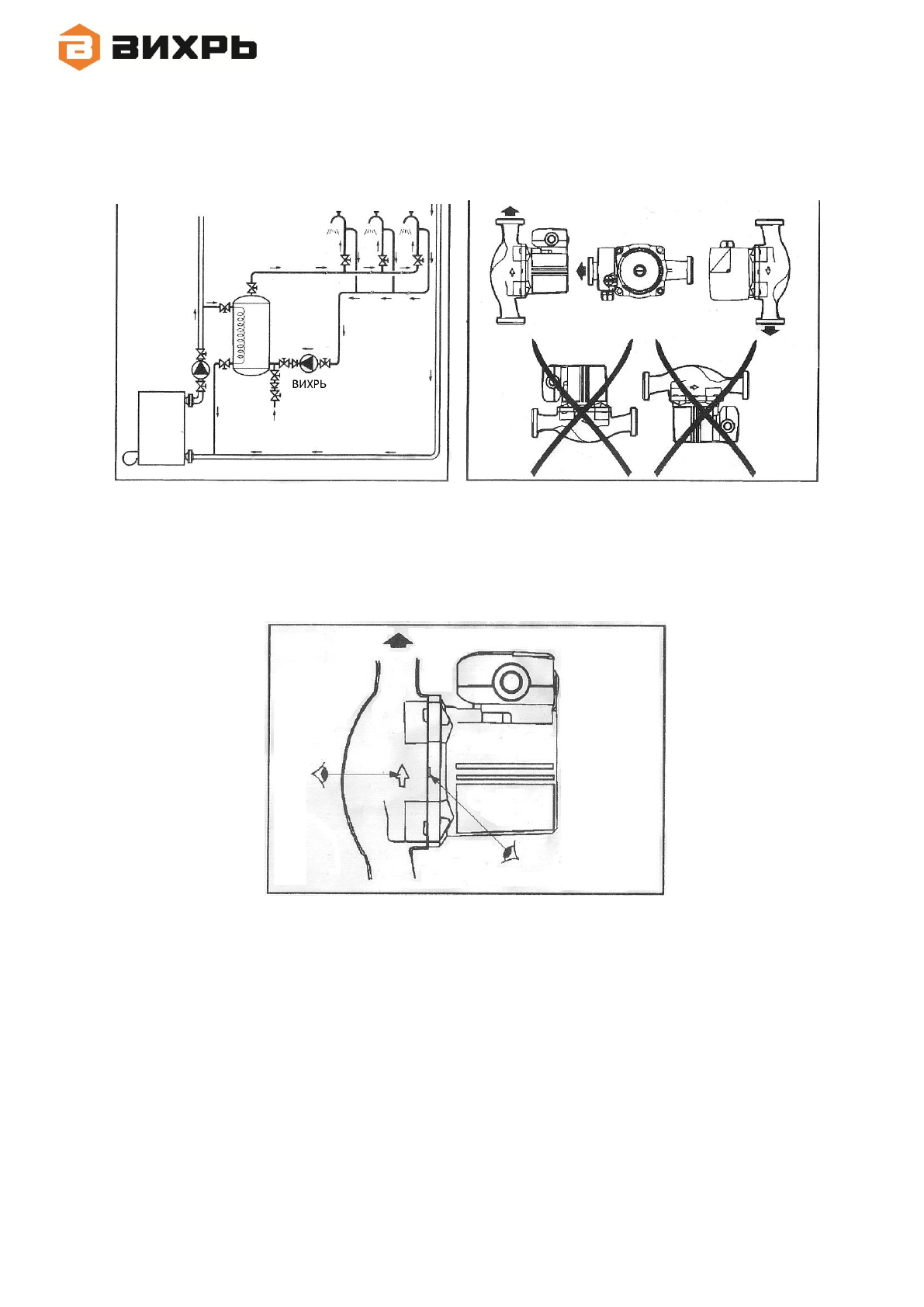

Рисунок 2

              Рисунок 3

ВНИМАНИЕ!  Циркуляционный  насос  следует  устанавливать  так,  чтобы  обеспечить

положение    оси  вала  насоса  строго  в  горизонтальном  положении,  а  клеммной  коробки  –
сверху или с боку (рисунок.2).

Стрелка на торце крышки указывает направление потока

             Рисунок 4

ВНИМАНИЕ! Клеммная коробка не должна быть направлена вниз, так как в нее может

попасть вода.

Для  предотвращения  образования  конденсата  в  клеммной  коробке  и  статоре,

температура рабочей жидкости всегда должна быть выше температуры окружающей среды.

Для  подключения  к  электросети  используйте  термостойкий  трехжильный  кабель  с

поперечным сечением каждой жилы не менее 0,75 мм

2

 и с резиновой изоляцией.

ВНИМАНИЕ! Насос должен быть обязательно заземлен.
Электроподключение  должно  быть  выполнено  через  штепсельное  соединение  или

многополюсной выключатель с минимальным расстоянием между контактами 3 мм.

Для  защиты  клеммной  коробки  от  попадания  влаги  и  обеспечения  достаточного

обжима  кабеля  уплотнительной  гайкой,  необходимо  применять  силовой  электрокабель
соответствующего  диаметра.  Кабель  должен  быть  проложен  таким  образом,  чтобы  он  не
