Ред.

4.

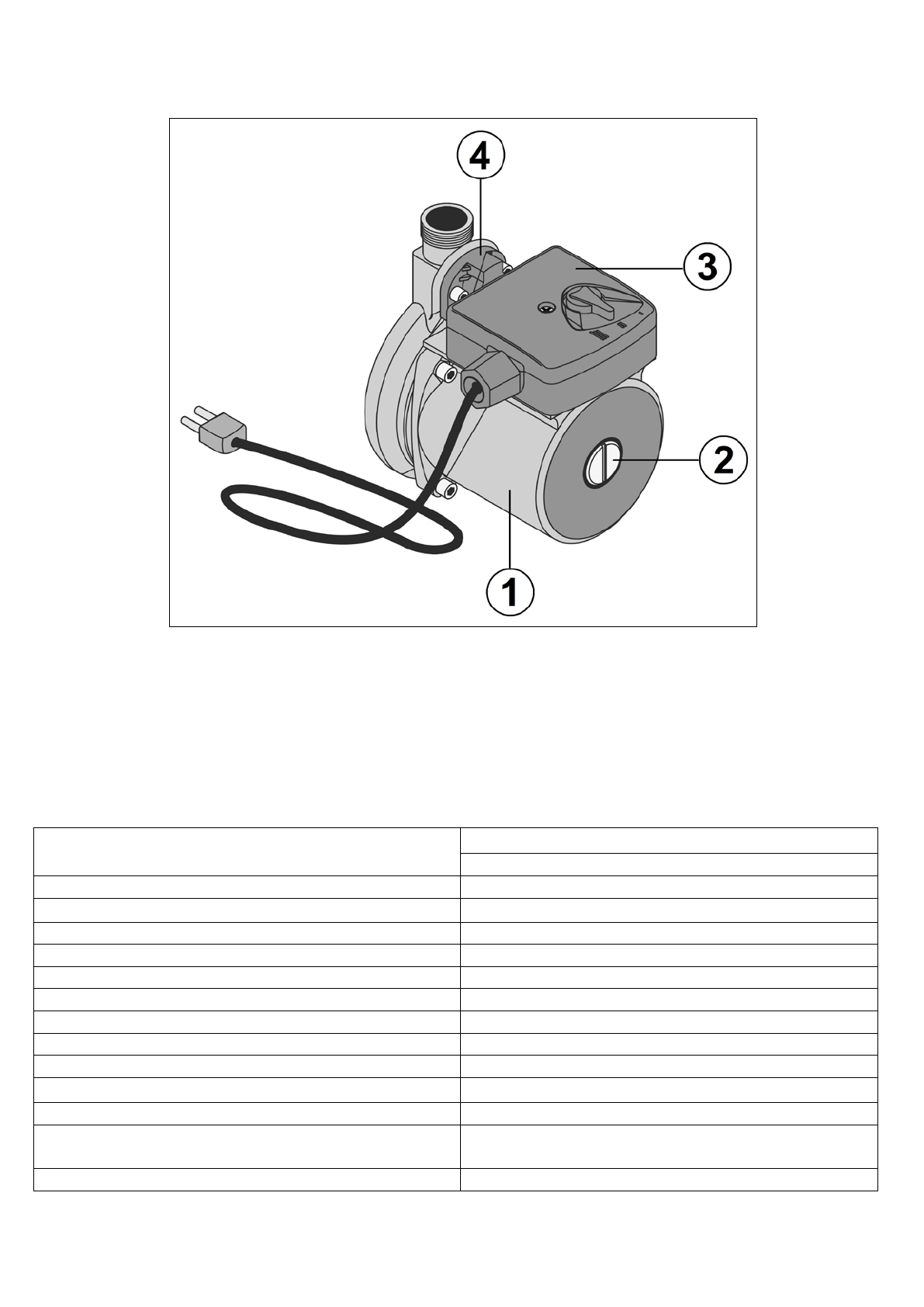

ОБЩИЙ ВИД УСТРОЙСТВА



Рис.1



Общий вид устройства





1.

Корпус электродвигателя насоса



2.

Заглушка ротора



3.

Конденсаторная



коробка с выключателем и кабелем питания



4.

Датчик потока



(для автоматической работы насоса)





5.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Таблица 1



Технические характеристики



Серия Ц

Модель



Значение



Ц

-15/

9 ПД



Напряжение в сети



220-

230В/50Гц



Мощность, Вт



120

Напор, м



Максимальный поток, л/мин



25

Максимальное давление в системе, бар



Тип насоса



Циркуляционный



Степень защиты



IP44

Класс температур



TF 110

Материал крышки насоса



Чугун



Материал корпуса двигателя



Алюминий



Размер резьбы на насосе



3/4

дюйма



Размер соединительной



гайки

-

переходника



1/2

дюйма



Монтажная длина



160 мм





Характеристики
