Пример

Необходимо  подобрать  насос  для  двухэтажного  загородного  домика.

Количество  и  тип  точек  водоразбора  согласно  рисунку    выше  (5  шт.).    Дом
расположен  в  20  метрах  от  скважины,  динамический  уровень  воды  в  которой
по  паспорту  15м.  Внутренний  диаметр  обсадной  трубы  в  скважине  (диаметр
скважины) 113мм, присутствуют примеси песка.


1)

Расход и напор.


А) Определяем расход. Для примера проведем расчет двумя способами.

1 способ (по таблице):
Q

= 60 (мойка) + 85 (унитаз) + 300 (ванна) + 1100 (поливочный кран) = 1545

л/час


2 способ (по среднему расходу):
Q

= 500 * 0,8 *4 = 1600 л/час


Б) Определяем напор.

L

= 20м

Hd = 15м (по паспорту скважины)
Hp = 3 *2 (этажа) = 6 м
Запас  в  5  м  позволит  на  выходе  иметь  тонкую  струю  воды,  потому

возьмем рекомендованный запас 20 м


H = (15 + 6 +20/10) *1,15 + 20 = 46

,45 м


2)

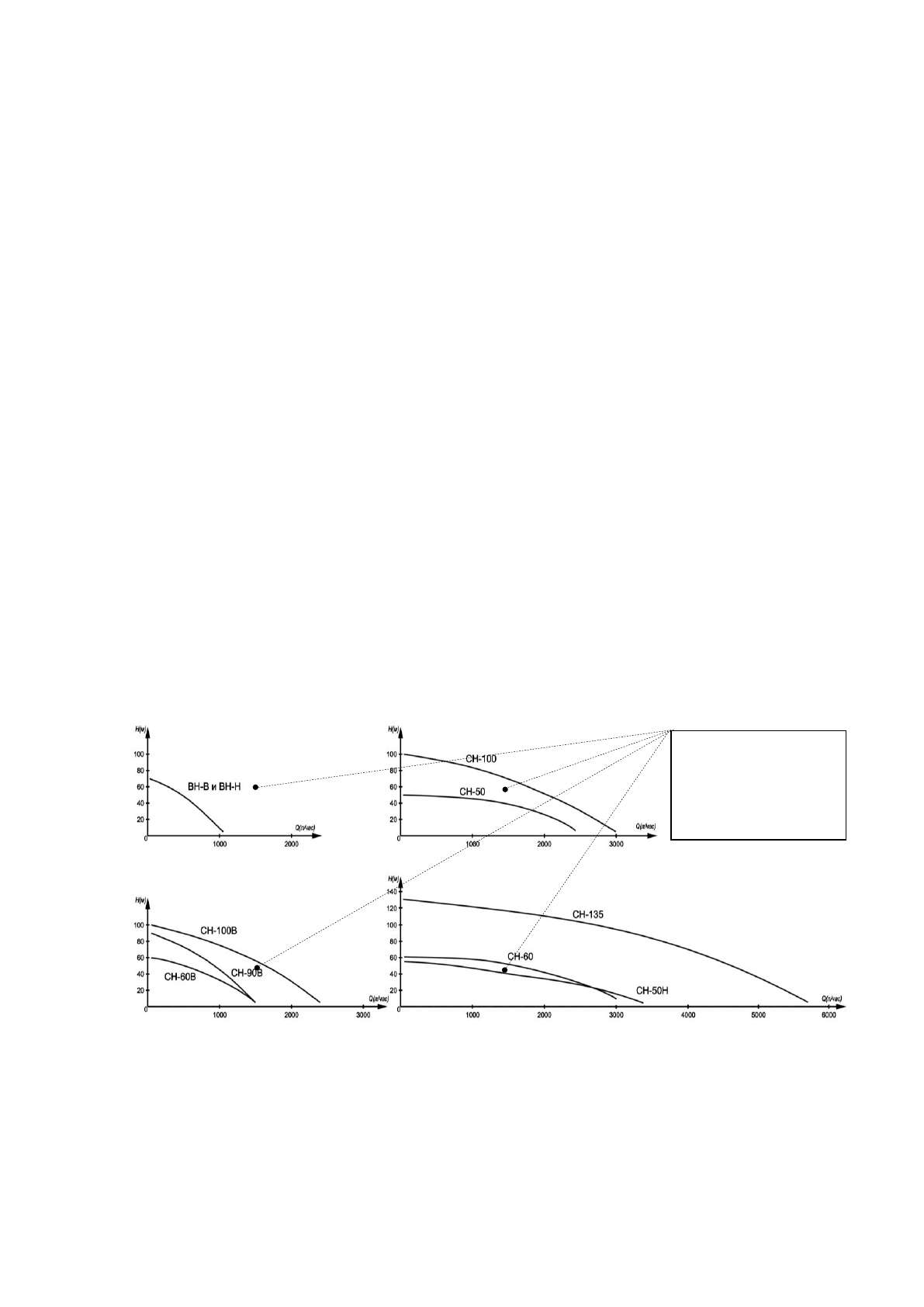

Отложим полученную точку на графиках всех скважинных насосов

3)

Условия эксплуатации  нашего дома накладывают требования к

насосу:

СН-100 исключаем по причине высокого содержания примесей песка в

воде;

СН-135 – обладает сильно избыточным напором;
СН-60 и СН-100В удовлетворяют всем условиям и выбрать можно в

зависимости от требуемого ресурса.

Выше точки располагаются
графики подходящих  по
выходным параметрам
насосов:

СН-100В
СН-100
СН-60
СН-135
