6.4

Пример

Необходимо  подобрать  насос  для  двухэтажного  загородного

дома.  Количество  и  тип  точек  водоразбора  согласно  рисунку    выше

(5  шт.).    Дом  расположен  в  20  метрах  от  скважины,  динамический

уровень  воды  в  которой  по  паспорту  15м.  Внутренний  диаметр

обсадной трубы в скважине (диаметр скважины) 113мм.

1)

Расход и напор.

А)  Определяем  расход.  Для  примера  проведем  расчет  двумя

способами:

1 способ (по таблице):
Q

=  60  (мойка)  +  85  (унитаз)  +

300  (ванна)  +  1100  (поливочный

кран) = 1545 л/час

2 способ (по среднему расходу):
Q =

500 * 0,8 *4 = 1600 л/час

Б) Определяем напор.
L

= 20м,  Hd = 15м (по паспорту скважины),  Hp = 3*2 (этажа) = 6 м

Запас  в  5  м  позволит  на  выходе  иметь  тонкую  струю  воды,

потому возьмем рекомендованный запас 20 м

H = (15 + 6 +20/10) *1,15 + 20 = 46,45

м

2)

Отложим  полученную  точку  на  графиках  всех  скважинных

насосов

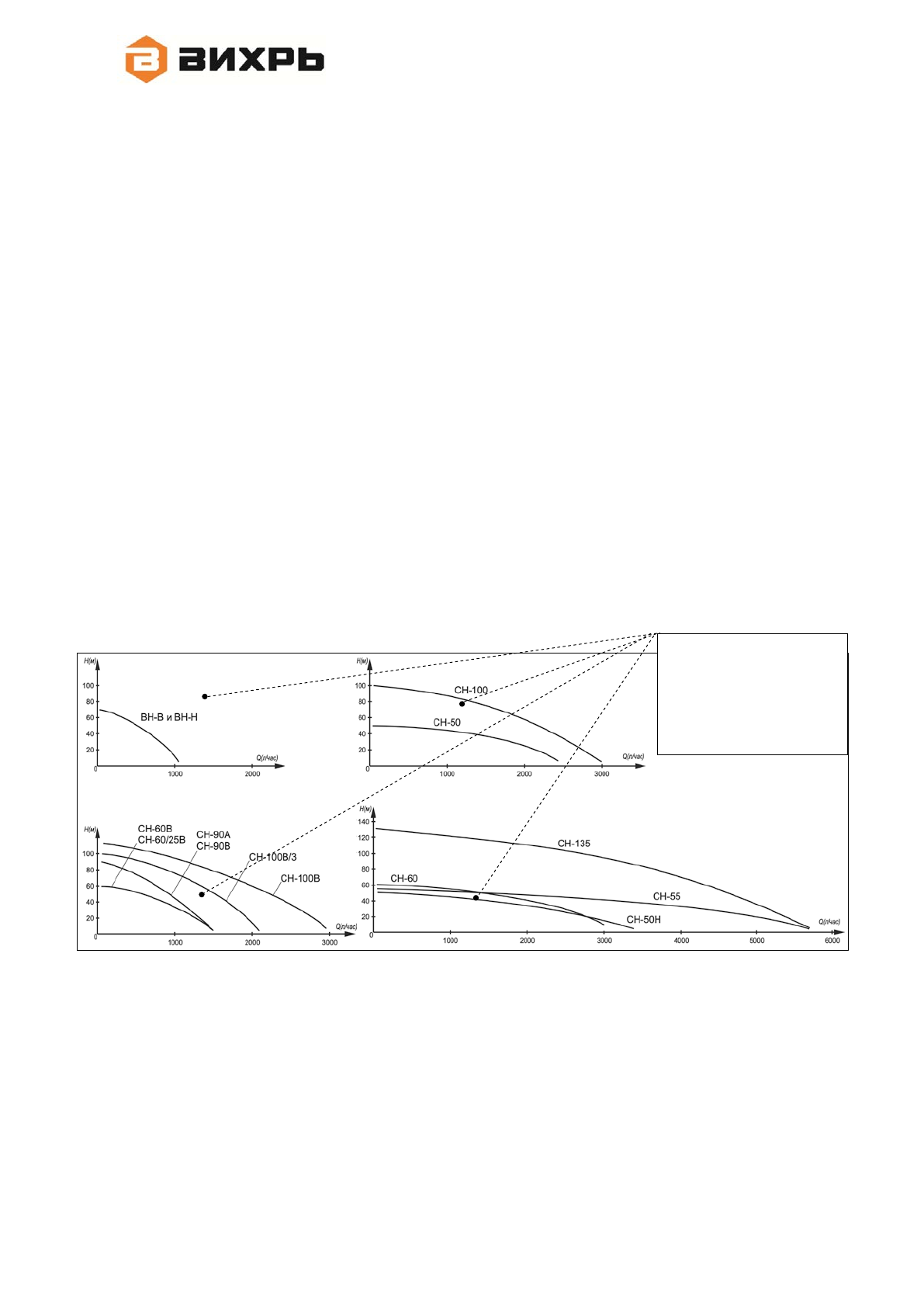

График 2 Напорные характеристики насосов

3)

Условия эксплуатации  нашего дома накладывают

требования к насосу:

СН-135 – обладает сильно избыточным напором;

СН-50Н – можно использовать если расчет был произведет с

достаточным запасом

СН-60, СН-55, СН-100, СН-100/3 и СН-100В удовлетворяют всем

условиям, выбрать можно в зависимости от требуемого ресурса.

Выше точки располагаются

графики подходящих  по

выходным параметрам насосов:

СН-100В

СН-100В/3

СН-100

СН-60

СН-55

СН-135

СН-50Н по границе
