4

       Насос  состоит  из  насосной  части  и  электродвигателя,  которые  крепятся  на  переходном
фланце.
       Рабочее  колесо  и  проточный  блок  «направляющий  аппарат  -  трубка  Вентури  -  сопло»
выполнены  из  износостойких  пластических  материалов.  Переходной  фланец  выполнен  из
алюминия,  но  со  стороны  насосной  части  он  отделен  от  контакта  с  водой  задней  крышкой
из пластмассы, чугуна или нержавеющей стали, в зависимости от модели насоса.


3. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

       Электромонтажные  работы,  установку  розетки,  предохранителей,  их  подключение  к
питающей  электросети  и  заземление  должен  выполнить  электрик  в  строгом  соответствии  с
«Правилами  технической  эксплуатации  электроустановок  потребителей»  и  «Правилами
техники безопасности при эксплуатации электроустановок потребителей» (ПТЭ и ПТБ).

       Диаметр  трубы  всасывающей  магистрали  должен  быть  не  меньше,  чем  диаметр
входного  отверстия.  В  случаях,  если  высота  всасывания  более  4  м  или  протяженность
горизонтального  участка  всасывающей  магистрали  20  и  более  метров,  то  диаметр  трубы
должен  быть  больше диаметра входного  отверстия.  При  монтаже  всасывающей  магистрали
необходимо  обеспечить  непрерывный  угол  наклона  от  насоса  к  источнику  водозабора  не
менее 1 градуса к горизонту. Обратные углы не допускаются.

       Для монтажа насоса необходимо выполнить следующие операции:

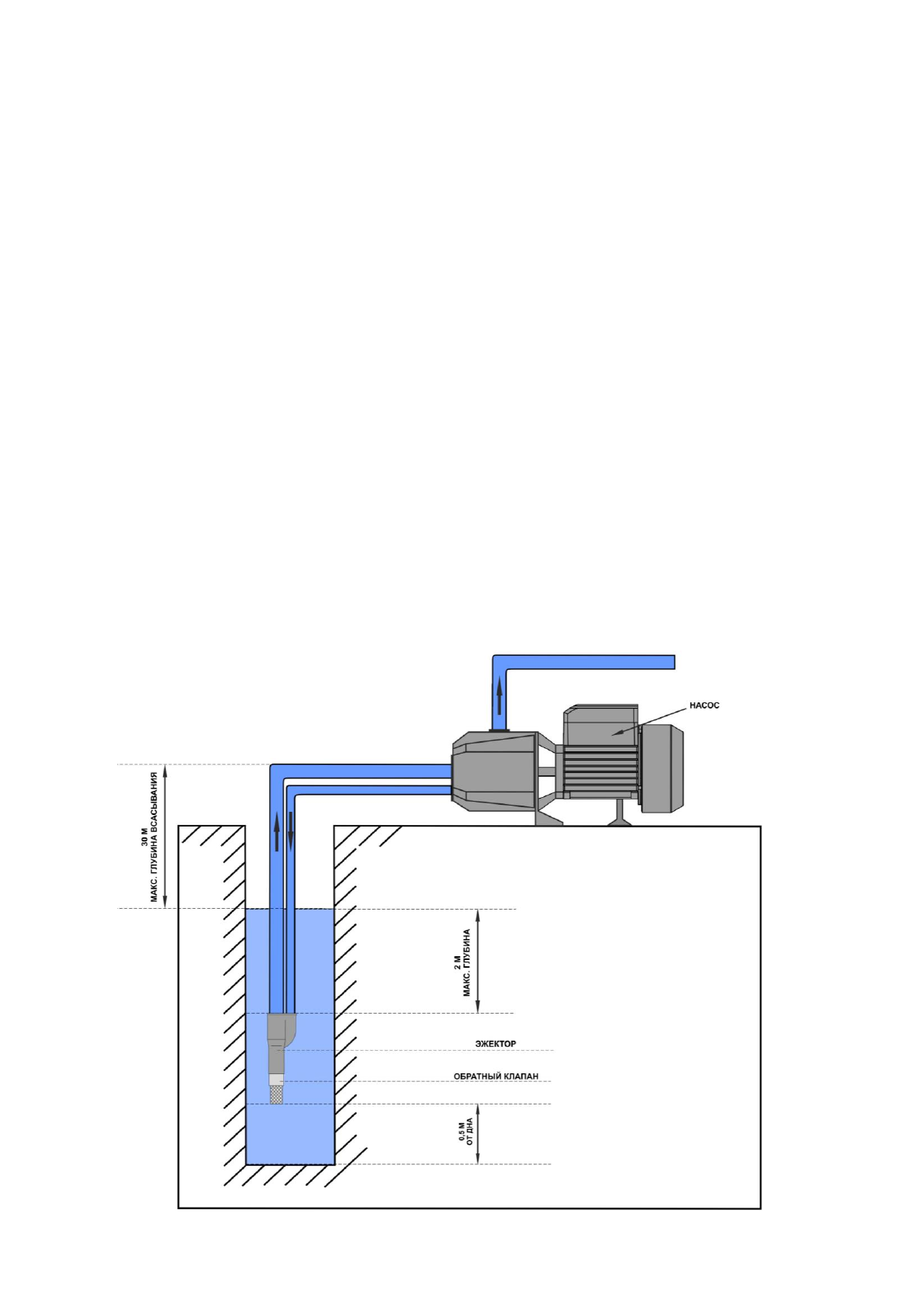

       1.  Собрать  и  присоединить  всасывающую  трубу  с  обратным  клапаном  и  эжектором,
находящемуся на торце насоса, входному отверстию как показано на схеме.
       2. Присоединить напорную магистраль к, находящемуся сверху, выходному отверстию.
       3.  Заполнить  насос  и  всасывающую  магистраль  водой  через  заливное  отверстие,
отвинтив для этого, а затем завинтив пробку, находящуюся в верхней части насоса.
