Ред.9
7
4.
ОБЩИЙ ВИД УСТРОЙСВА

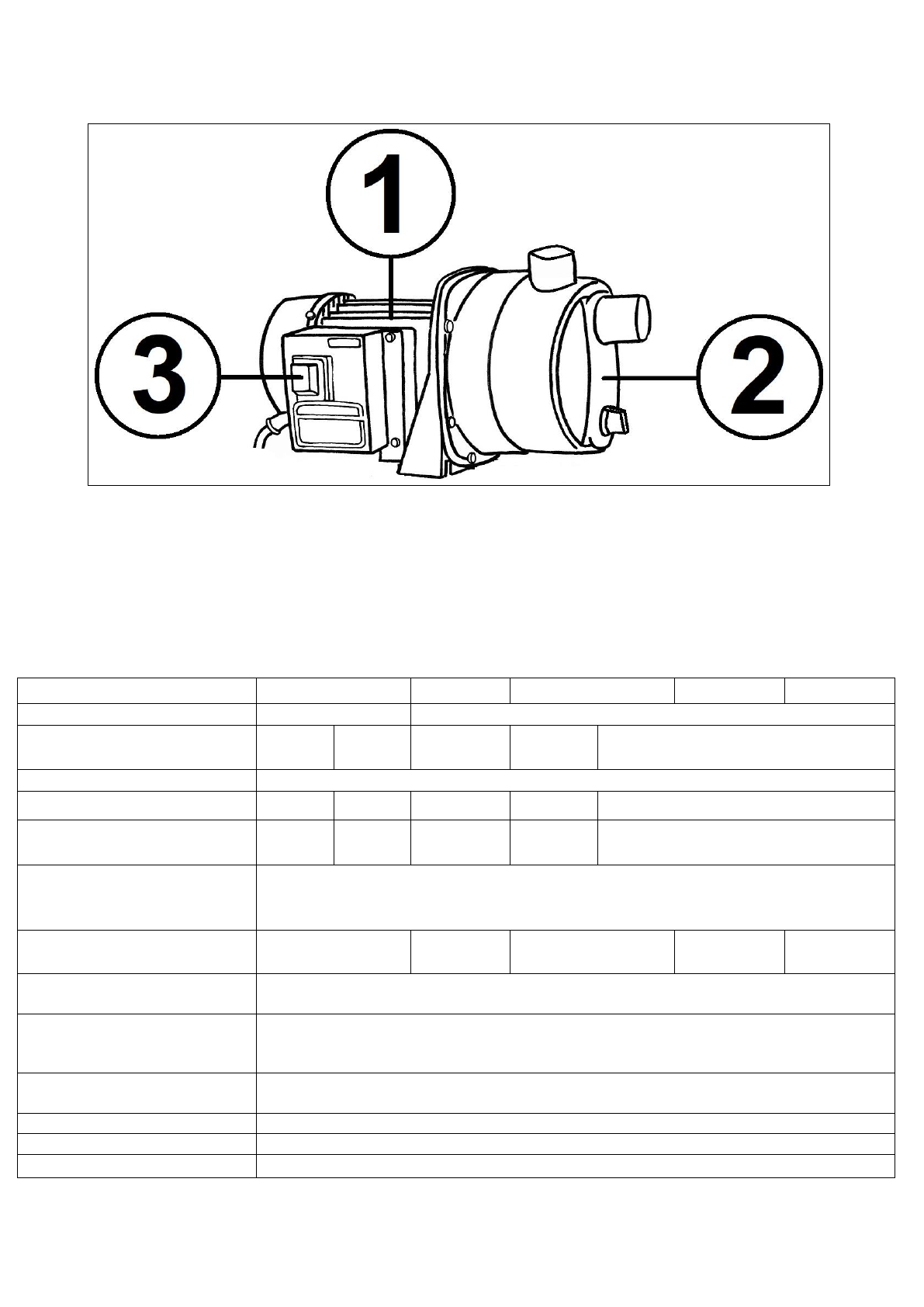

Рис.1 Общий вид устройства
1.
Электродвигатель
2.
Насосная часть
3.
Выключатель (в зависимости от модели)
5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 Технические характеристики
Серия ПН / Модель
ПН-370/ПН-650 ПН-600Н ПН-900/ПН-1100 ПН-1100Ч ПН-1100Н
Тип насоса
Вихревой
Центробежный
Максимальная подача,
л/мин
40
55
55
60
70
Напряжение в сети, В
220-230
Мощность, Вт
370
650
600
900
1100
Максимальная высота
подъема, м
30
45
35
45
50
Диаметры входного и
выходного отверстий,
дюйм
G1”
Материал корпуса
двигателя
Чугун
Нерж.
сталь.
Пластик
Чугун
Нерж.
сталь
Максимальное количество
включений, час
-1
20
Допустимая концентрация
твердых частиц в
перекачиваемой воде, г/м
3
150
Максимальная глубина
всасывания, м
9
Ток питающей сети
однофазный переменный
Частота, Гц
50
Тип электродвигателя
асинхронный, однофазный с короткозамкнутым ротором
Содержание
- 6 КОМПЛЕКТАЦИЯ; Не допускается работа насоса
- 7 ОБЩИЙ ВИД УСТРОЙСВА; Электродвигатель; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 8 График 1 Напорно-расходная характеристика; ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ; Поверхностный насос предназначен для подачи под давлением
- 11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; В случае обнаружения этих или иных изменений в работе насоса; ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ; Неисправности
- 12 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
- 13 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- 15 ГАРАНТИЙНЫЙ ТАЛОН; ФИО и подпись покупателя
- 16 СЕРВИСНЫЕ ЦЕНТРЫ
