Монтаж

Канализационный  насос  должен  быть  установлен  в  доступном

месте,  чтобы  в  ходе  эксплуатации  можно  было  произвести  очистку
насоса или его ремонт:

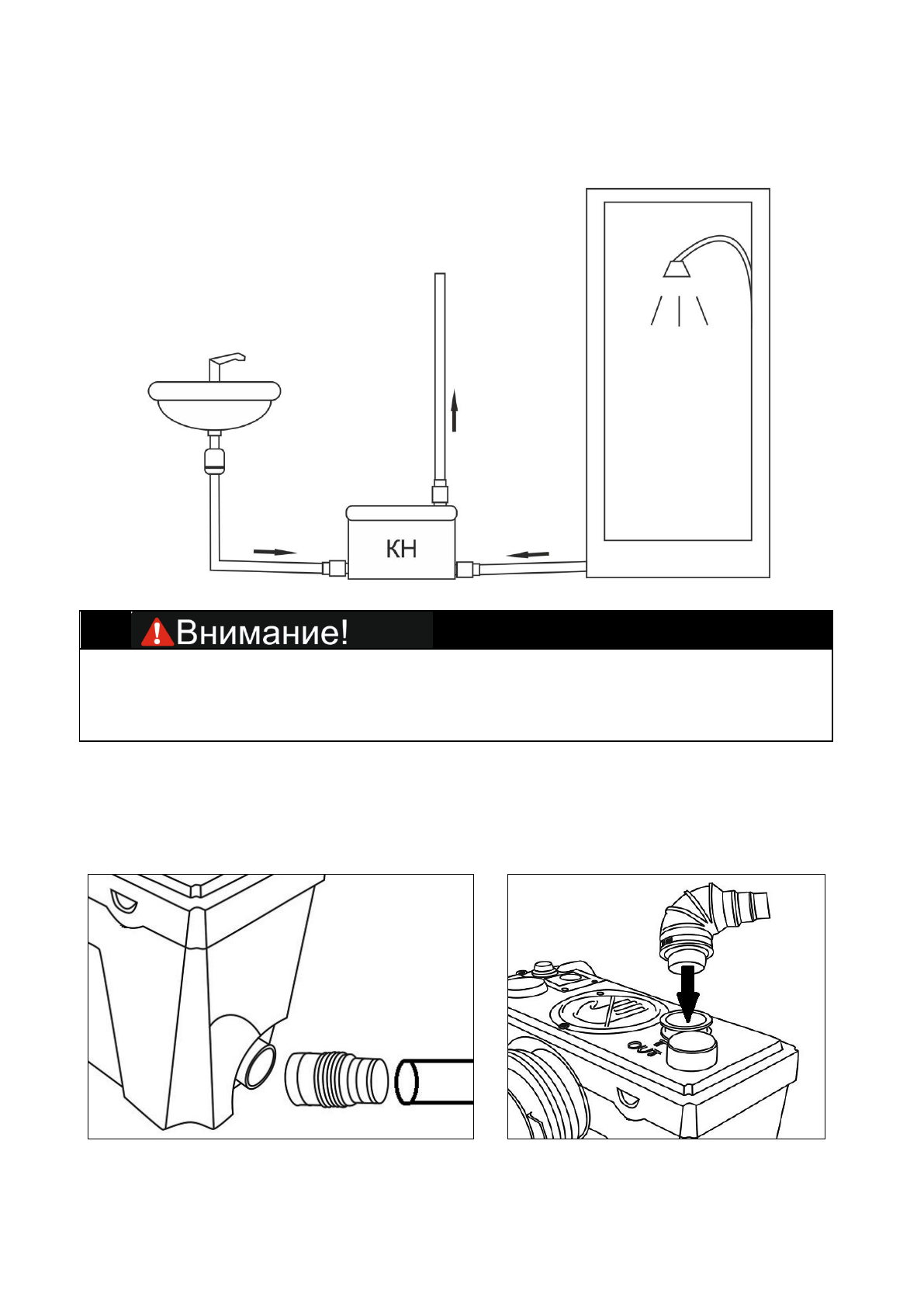

Схема 1 Подключение насосной станции


Входные  трубопроводы  подсоединяются  к  насосу  с  помощью

хомутов  и  входных  муфт  из  комплекта  и  герметично  затягиваются.
Муфты  имеют  разный  диаметр  для  подсоединения  соответствующих
труб (рис.2).

Рис.2 Входная магистраль                             Рис.3 Выходная магистраль


На  сливном  трубопроводе  на  выходе  из  насоса  устанавливается

Входные  трубопроводы  от  душа,  раковины  или  стиральной  машины  должны

иметь  уклон  не  менее  3%  в  сторону  канализационного  насоса.  Горизонтальный
выходной  трубопровод  должен  иметь  уклон  не  менее  1%  в  сторону  основного
канализационного стояка.
