5
Те
хниче
ская под
держка
—
+ 7
495 734-91-97
RU
1. Монтаж электрической розетки
для подключения насоса к питающей
электросети и организацию заземления
должен выполнять квалифицированный
электрик в строгом соответствии с
«Правилами технической эксплуатации
электроустановок потребителей» и
«Правилами техники безопасности
при эксплуатации электроустановок
потребителей».
2. Насос должен быть подключен
к электросети с использованием в
цепи автоматического выключателя и
устройства защитного отключения (У З О)
с отключающим дифференциальным
током 30мА.
3. Любые работы с насосом следует

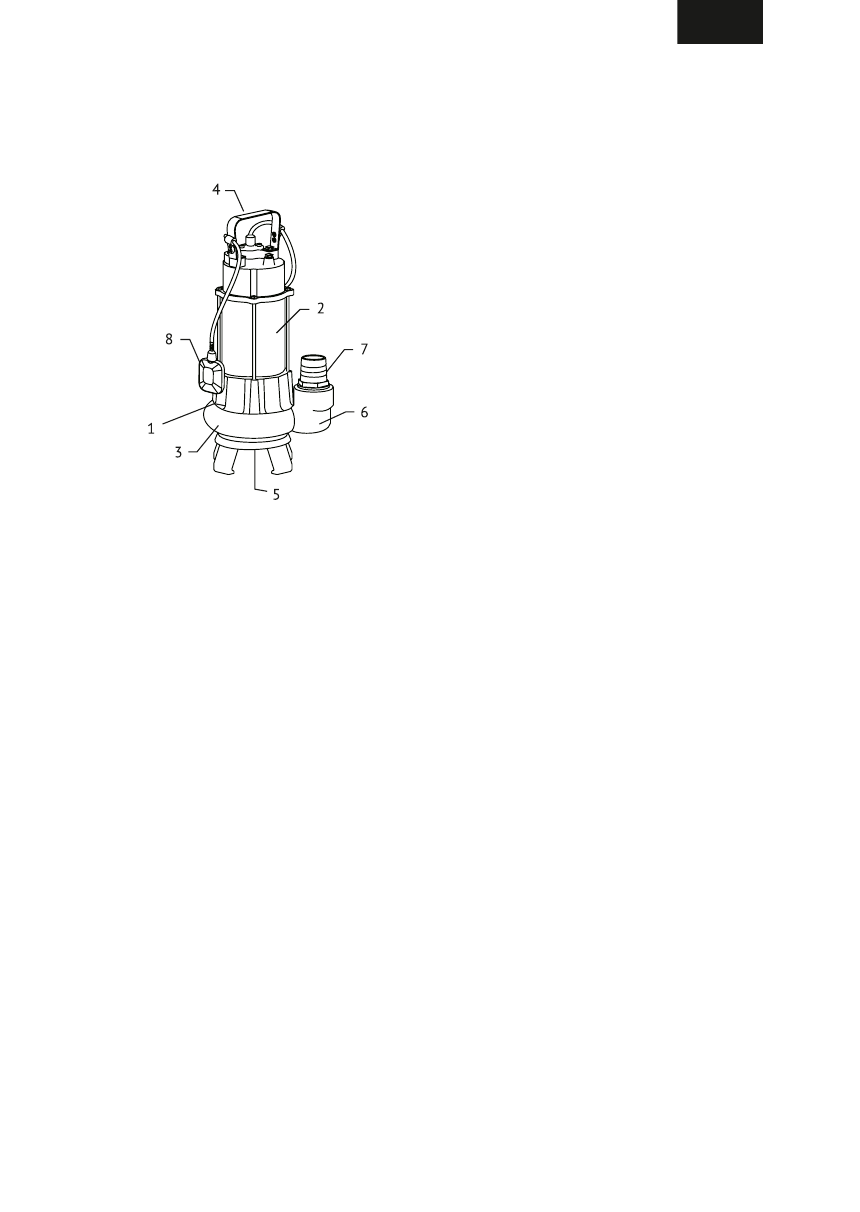

Насос представляет собой моноблочный
агрегат, корпус которого разделен
на гидравлическую часть (1) и
электродвигатель (2). Однофазный
асинхронный электродвигатель с
пусковым конденсатором размещен в
закрытом от попадания жидкости кожухе
из нержавеющей стали.
Для защиты двигателя в обмотку
встроено тепловое реле, благодаря
которому двигатель отключается при
аварийном перегреве, оберегая тем
самым обмотку статора от перегорания.
После срабатывания теплового реле
требуется некоторое время для
остывания двигателя насоса, после
чего он автоматически включится
и продолжит свою работу. Однако
следует иметь в виду, что многократное
срабатывание теплового реле приводит
к быстрому выходу двигателя из строя,
вследствие нарушения изоляционного
слоя проводов обмотки. Поэтому следует
контролировать условия эксплуатации
насоса и не доводить их до критических.
Насос имеет уплотнительную масляную
камеру. Пробка для замены масла
расположена на крышке корпуса насоса
(3).
В верхней части кожуха установлена
рукоятка (4) для перемещения и
опускания насоса.
Во время работы перекачиваемая
жидкость поступает в насосную часть
через всасывающие отверстия (5)
.
Под действием центробежной силы
жидкость отбрасывается к стенкам
гидравлической
части и направляется в
резьбовой напорный патрубок (6), на
котором устанавливается штуцер для
присоединения гибкого шланга (7).
Насос
оснащен поплавковым выключателем (8),
который обеспечивает автоматическое
включение и отключение насоса при
изменении уровня перекачиваемой
жидкости.
На корпусе насоса расположена
идентификационная табличка, на которой
указан серийный номер. Первые четыре
цифры серийного номера обозначают
дату изготовления в формате
год
/
месяц
–
ГГММ
….
Характеристики
