Монтаж; Схема 1 Подключение насосной станции - Ресанта КН 2D - Инструкция по эксплуатации - Страница 9

Ред.

1

Монтаж

Канализационный  насос  должен  быть  установлен  в  доступном

месте,  чтобы  в  ходе  эксплуатации  можно  было  произвести  очистку

насоса или его ремонт

:

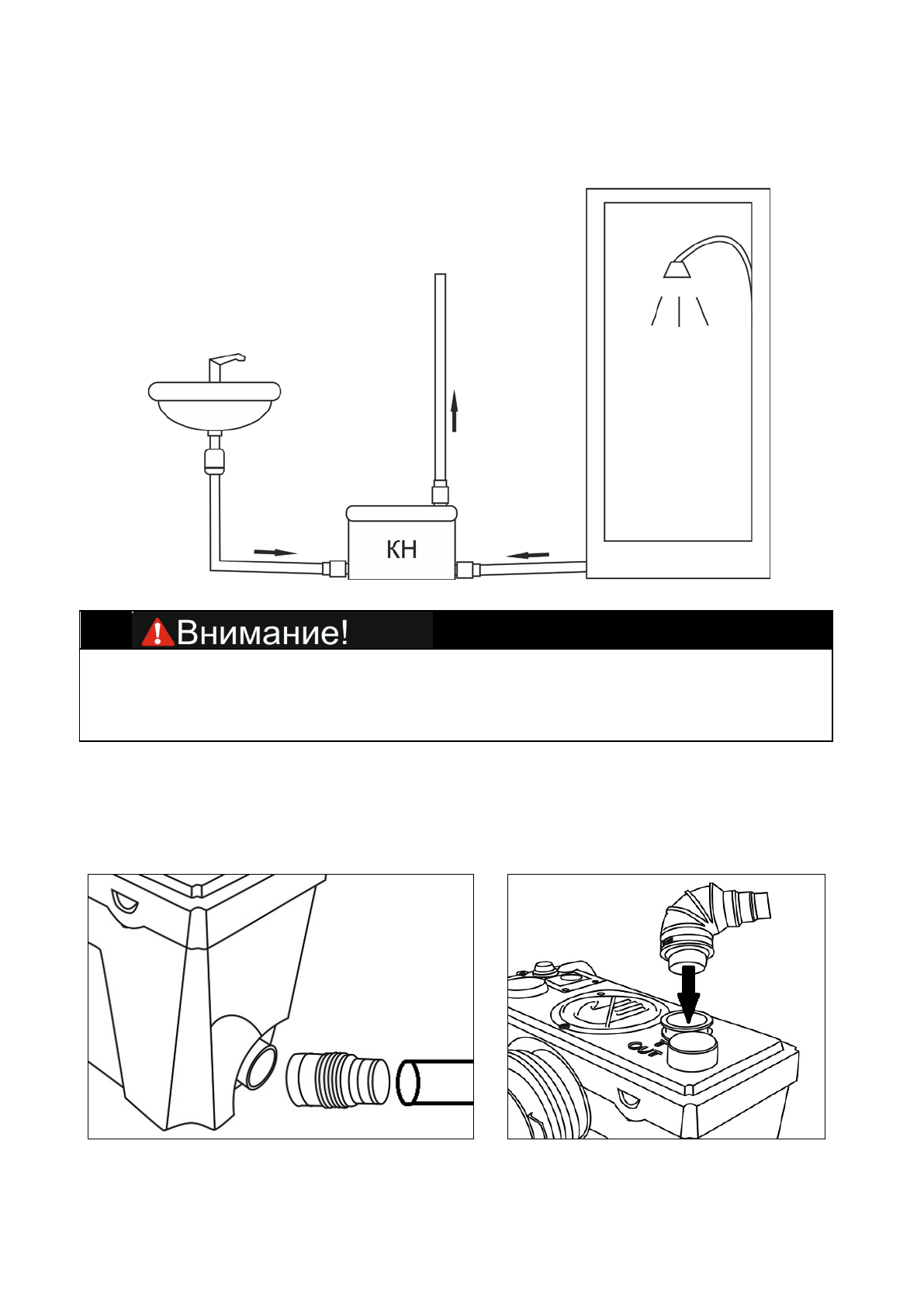

Схема 1 Подключение насосной станции

Входные  трубопроводы  подсоединяются  к  насосу  с  помощью

хомутов  и  входных  муфт  из  комплекта

и  герметично  затягиваются

.

Муфты  имеют  разный  диаметр  для  подсоединения  соответствующих

труб

(рис.2)

.

Рис.2 Входная магистраль                             Рис.3 Выходная магистраль

На  сливном

трубопроводе  на  выходе  из  насоса  устанавливается

Входные  трубопроводы  от  душа,  раковины  или  стиральной  машины  должны

иметь  уклон  не  менее  3%  в  сторону  канализационного  насоса.  Горизонтальный

выходной  трубопровод  должен  иметь  уклон  не  менее  1%  в  сторону  основного

канализационного стояка.
