Druckleitung
Während des Ansaugvorganges sind die in der Druckleitung
vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll
zu öffnen, damit die in der Saugleitung vorhandene Luft frei
herausgefördert werden kann.

4. Wartungshinweise

Das Hauswasserwerk ist weitgehend wartungsfrei.
Ist die Pumpe verstopft, muss sie zunächst durchgespült
werden. Eine Verstopfung wird normalerweise durch
unbrauchbar gewordene Filter bzw. durch ihr völliges Fehlen
verursacht. In diesem Fall den Pumpenteil zerlegen, den
ganzen Innenraum durchspülen, sorgfältig wieder zusammen
setzen, die Filter wieder richtig einsetzen und das Gerät in
Betrieb nehmen.
• Bei Frostgefahr muß die Pumpe komplett entleert werden.
• Vor längerem Nichtgebrauch, z.B. Überwintern, empfehlen
wir die Pumpe gründlich mit Wasser durchzuspülen, komplett
zu entleeren und trocken zu lagern.
• Vor Wiederinbetriebnahme prüfen Sie durch kurzes Ein-
Ausschalten, ob die Pumpe frei dreht.
• Jetzt mit Förderflüssigkeit wieder auffüllen und die Pumpe
betriebsfertig machen.
Einstellung von Ein- und Ausschaltdruck
Hauswasserwerke sind werkseitig auf einen Arbeitsdruck von

쮕

Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an unseren Kundendienst.
Um Transportschäden zu vermeiden, Einsendungen bitte in der ORIGINALVERPACKUNG vornehmen.

1,4

÷

2,8 oder 1,6

÷

3,2 bar eingestellt (siehe Tabelle mit

technischen Daten). Der Ein- und Ausschaltdruck ist regelbar
und kann nach Bedarf am Schalter auf den gewünschten

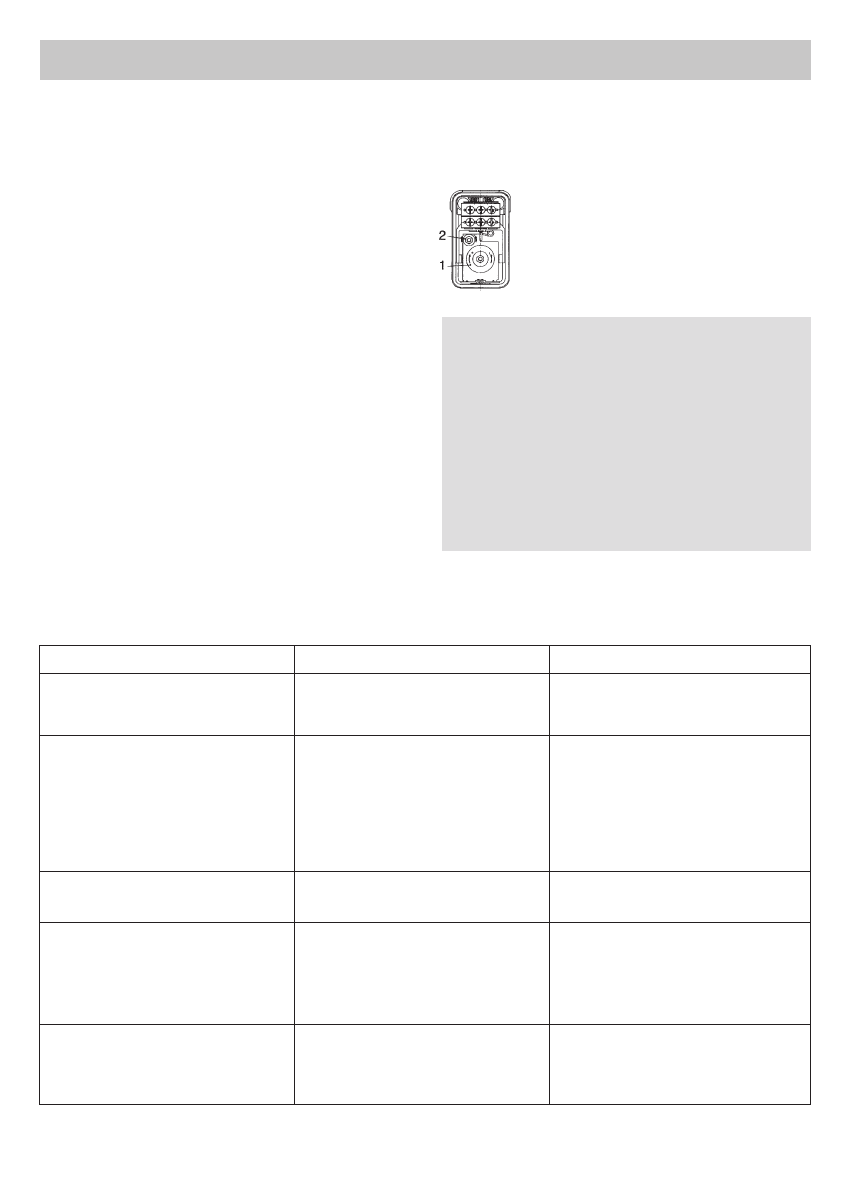

Druck eingestellt werden (s. Abb.).

1 = Einschaltdruck
2 = Ausschaltdruck
Schutzdeckel von Druckschalter abnehmen.
Mit einem Schraubendrehen je nach Bedarf auf
- oder + drehen. Druckkontrolle über Manometer.

ACHTUNG!

Die Pumpe muß immer mit Förderflüssigkeit bis zum
Überlaufen gefüllt sein, damit sie ansaugt!

Achtung: Die Pumpe darf nicht trocken laufen. Für
Schäden an der Pumpe, die durch Trockenlaufen
entstehen, erlischt die Garantie des Herstellers.

D i e   P u m p e   a u f   D i c h t h e i t   p r ü f e n ,   u n d i c h t e
Saugleitungen verhindern durch Luftansaugen einen
einwandfreien Betrieb der Pumpe.

13

5. Fehlertabelle

Störungen

Ursachen

Abhilfe

Kein Motoranlauf

Pumpe saugt nicht an

Fördermenge ungenügend

Thermoschalter die Pumpe ab

• Netzspannung fehlt
• Pumpennrad blockiert
• Thermowächter hat abgeschaltet

• Spannung überprüfen
• Pumpenseite zerlegen und
  reinigen

• Saugventil nicht im Wasser

• Pumpenraum ohne Wasser
•  Luft in der Saugleitung
• Saugventil undicht
•  Saugkorb (Saugventil) verstopft
•  Max. Saughöhe überschritten

• Saugventil im Wasser anbringen

(mind. 30 cm)

•  Wasser in Ansauganschluß füllen
•  Dichtigkeit der Saugleitung überprüfen
• Saugventil reinigen
• Saugkorb reinigen
• Saughöhe überprüfen

• Saughöhe zu hoch
• Saugkorb verschmutzt
•  Wasserspiegel sinkt rasch
•  Pumpenleistung verringert durch

Fremdkörper

• Saughöhe überprüfen
• Saugkorb reinigen
•  Saugventil tiefer legen
•  Pumpe reinigen und Verschleißteile

ersetzen

•  Motor überlastet - Reibung
   durch Fremdstoffe zu hoch

• Fremdkörper entfernen. Warten
   bis Thermoschutzschalter
   wieder anspricht. (ca. 20 Min.).

Pumpe schaltet bei ganz geringer
Wasserentnahme ein

•  Druck des Luftkissens im
   Druckbehälter zu gering

•  Druck des Luftkissens am
   Füllventil erhöhen (1,5 bar)
