производительностью. Данные насосы также имеют конструкцию крыльчатки,
позволяющую поддерживать в системе высокое давление. Эти насосы
предназначены для подачи воды из колодцев, прудов, повышения давления
воды в трубах, полива, орошения, мытья под напором. Данные насосы
необходимо устанавливать в закрытом помещении, защищенном от погодных
воздействий.
Максимальное рабочее давление: 10 бар.
Максимальная температура окружающей среды: +40°С.

КОНСТРУКЦИЯ

Вихревые насосы характеризуются работой вихревого колеса,
представляющего собой плоский диск с короткими радиальными
прямолинейными лопастями. При вращении колеса жидкость увлекается
лопастями и, одновременно, под воздействием центробежной силы,
закручивается. Таким образом, в полости работающего насоса образуется
своеобразное парное кольцевое вихревое движение.
Рабочее колесо вихревого насоса изготовлено из латуни. Вал изготовлен из
нержавеющей стали. Механическое уплотнение выполнено из углеродистой
керамики. Асинхронный двигатель закрытого типа с принудительным
охлаждением. Насос имеет встроенный конденсатор.

Внимание!

 На всасывающем патрубке моделей

775120/775121/775122/775123/775126 рекомендуется устанавливать обратный
клапан.

ПОДГОТОВКА К МОНТАЖУ
Внимание!

 1. Все операции, которые относятся к монтажу, должны

выполняться, когда насос отключен от электросети.
2. Необходимо защитить электронасос и соединенный с ним трубопровод от
влияния низких температур окружающей среды и непосредственного влияния
атмосферных осадков.
3. При подключенном к электросети насосе для предотвращения возможных
травм строго запрещается любое воздействие на рабочее колесо насоса через
всасывающий патрубок.
4. Немедленно остановите насосное оборудование, когда оно работает без
воды. Для автоматической защиты насоса от работы "всухую" рекомендуется
дополнительно устанавливать устройства защиты от "сухого хода" (в комплект
не входят).
5. Пренебрежение этими советами может привести к повреждению насоса,
которое не подлежит гарантийному ремонту.

МОНТАЖ

1. Присоедините всасывающий трубопровод с обратным клапаном к
всасывающему патрубку (рис. 1). Для установки всасывающего трубопровода
используйте шланг или трубу такого же диаметра, что и всасывающий патрубок
насоса. Если высота всасывания больше чем 4 м, используйте шланг (трубу)
большего диаметра. Всасывающий трубопровод должен быть полностью
непроницаемым для воздуха.
При присоединении к магистральному водопроводу диаметр трубы в месте
присоединения должен быть не меньше, чем 1¼".

Внимание!

 Всасывающий трубопровод по всей длине должен сохранять

постоянное сечение, соответствующее входному отверстию в корпусе насоса.
При наличии горизонтального участка большей длины (больше чем 5 м),
необходимо увеличить диаметр всасывающей трубы на 25-50%.
2. Присоедините напорный трубопровод к выходному патрубку. Для
исключения образования воздушных пузырей, которые могут повредить
нормальной работе электронасоса, трубопровод не должен иметь острых углов
типа “S” и/или обратных скатов. Путь напорного патрубка трубопровода должен
быть коротким и, по возможности, прямым, с минимальным количеством
поворотов. В случае применения переходных муфт для присоединения
всасывающего трубопровода и обратного клапана к насосу, рекомендуется
изолировать (обмотать) резьбовое соединение тефлоновой лентой.
3. Для облегчения проведения профилактических работ по техническому
обслуживанию вихревых насосов рекомендуется на напорном трубопроводе
установить шаровой кран, а также обратный клапан между краном и напорным
патрубком насоса.
4. Прежде чем подключать вихревой насос, убедитесь, что напряжение в сети
отвечает указанному на табличке. Убедитесь, что электродвигателем насоса
обеспечивается максимальная вентиляция.
5. При стационарном использовании вихревых насосов, рекомендуется

РУССКИЙ

РУССКИЙ

4

5

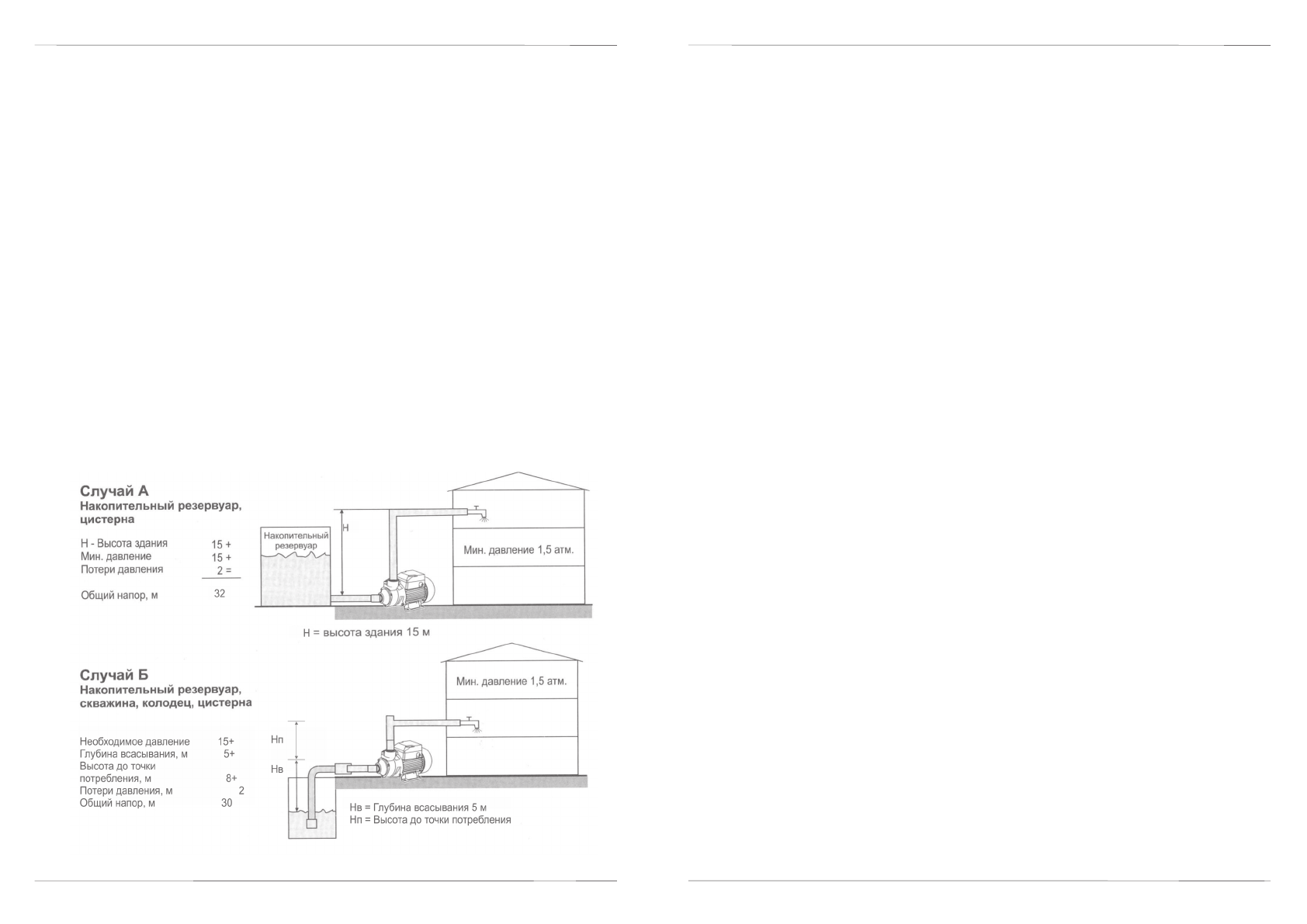

Рис. 1. Типовые схемы водоснабжения с использованием вихревого насоса.
