Электрические соединения

1. Электрические соединения и защита должны быть проведены согласно норм и правил
установки электрооборудования. Спецификация рабочего напряжения отмечена на
табличке с изделием. Обеспечьте соответствие электрических параметров
электродвигателя с параметрами электрической сети.

2. В случае, если электрический насос слишком удален от источника электропитания,
провод питания должен иметь большее сечение, иначе электрический насос не будет
работать в нормальном режиме из-за существенного падения напряжения в проводе.

3. Если насос находится на улице, питающий кабель должен быть спрятан в кабельный
короб или рукав для наружного использования.

ТОЛЬКО ДЛЯ ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ НАПРЯЖЕНИЕМ 380В (

380V

).

а) Проверьте вращение двигателя. Оно должно соответствовать направлению,
указанному на корпусе насоса.

б) Проверьте правильность работы электрического насоса, направление вращения
электродвигателя. Направление можно определить по лопастям вентилятора, например,
если вращение по часовой стрелке, то направление вращения правильно. В противном
случае, отключите электрическую сеть, и поменяйте две силовые жилы кабеля местами.

8

9

Если электрическая сеть не выключена, не производите монтаж
проводов в клеммной коробке. Электрический насос должен иметь
надежное заземление для предотвращения поражения электрическим
током в случае короткого замыкания в цепи подключения
электронасоса. Для безопасности цепи подключения электронасоса
рекомендуем электрическую сеть оснастить устройством защитного
отключения (УЗО).

русский

русский

рубильник
(выключатель)

предохранители

реле
давления

клеммная коробка
электродвигателя

клеммная коробка
электродвигателя

электро-
магнитный
контактор
с тепловой
защитой

рубильник
(выключатель)

предохранители

реле
давления

клеммная коробка
электродвигателя

клеммная коробка
электродвигателя

электро-
магнитный
контактор
с тепловой
защитой

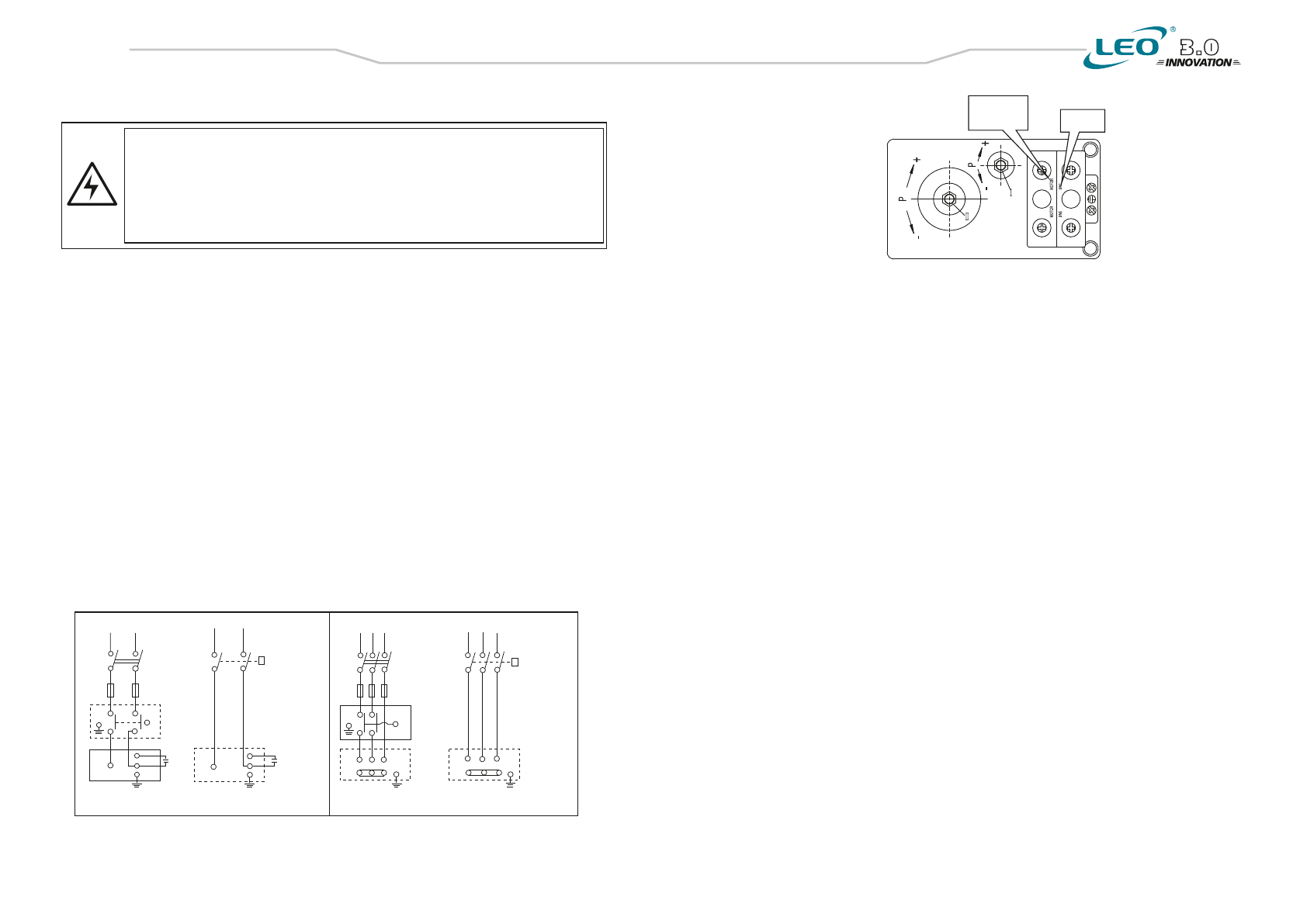

Регулировка реле давления.

1. Определите для себя требуемое значение минимального давления, которое необходимо
для запуска электродвигателя насоса.
2. Перед регулировкой реле давления отключите его от электропитания!

3

. На крышке реле давления открутите крепежный пластмассовый винт с «—»-пазом (с

прямым шлицом) и снимите крышку. Под крышкой расположены регулировочные гайки,
указанные на рисунке выше (поз. (I), поз. (II)).
4. Отрегулируйте предварительное давление в воздушной камере гидроаккумулятора
насосной станции (резервуаре-накопителе), которое должно быть равно 1,5 бар. Со стороны
воздушной камеры на корпусе гидроаккумулятора (с противоположной стороны от резьбового
штуцера для подсоединения к системе водоснабжения) расположена декоративная крышка,
под которой находится пневмоклапан (штуцер с золотником). Для создания необходимого
давления можно использовать, например, автомобильный насос с манометром, подсоединив
его к пневмоклапану. Добейтесь того, чтобы давление в воздушной камере
гидроаккумулятора было равно 1,5 бар (атм). Если есть необходимость произвести
регулировку реле, следуйте приведенным ниже

м

действий зависит

рекомендация  (порядок

от конкретной ситуации!):
- включите насос;
- если после закрытия запорной арматуры насос продолжает работать, отключите реле
давления от электрического питания;
- проверните гайку (II) по часовой стрелке - так достигается монтаж более высокого предела
отключения электронасоса по требуемой величине давления в системе водоснабжения;
- в случае, если насос при закрытой запорной арматуре (кранах, потребителях) включается,
проверьте трубопровод на наличие/отсутствие протечек (на герметичность);
- если присутствуют протечки (обнаружена негерметичность трубопровода), необходимо
произвести перегерметизацию трубопровода;
- в случае, если реле давления включает и отключает электронасос (частый старт) после
открытия запорной арматуры (кранах, потребителях), отключите реле давления от
электрической сети;
- проверните гайку (I) против часовой стрелки - таким образом повышается разница между
режимом включения и отключения реле давления электронасоса.


Например: при заводских установках от 1,4 до 2,8 бар разница составляет 1,4 бар, это как

раз стандартное значение настройки. Если Вы хотите изменить заводские настройки,
например, поднять давление выключения до 3 бар, то необходимо провернуть гайку (II) по
часовой стрелке. А давление включения нужно установить на уровне от 1,5 до 2,0 бар, путем
проворота против часовой стрелки гайки (I), пока не добьетесь разницы между давлением
включения и выключения в пределах от 1,0 до 1,5 бар.

сеть

электро -
двигатель

Насос центробежный
