Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Принцип действия и преимущества
Если расход становится меньше 0,18 м
3
/час, а давление в
мембранном напорном баке на 0,5 бар ниже установленного
пользователем значения, то блок управления CU 300 вклю-
чает насос. Насос останавливается при достижении факти-
ческого давления в системе на 0,5 бар выше установленного
пользователем значения.
Если расход превышает 0,18 м
3
/час, CU 300 контролирует
производительность насоса и поддерживает фактическое
давление в пределах +/- 0,2 бар от установленного значения.
Для уменьшения колебаний давления достаточно использо-
вать небольшой, компактный мембранный напорный бак на
восемь литров. Для насосов с фильтрами производитель-
ность регулируется с учетом засорения фильтра
TM01 2450 4801
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
4
Мембранный напорный бак, 8 литров
5
Блок управления, CU 300
8
Реле расхода
10 Датчик давления
14 Манометр
18 Водопроводный кран
21 Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22 Водоподъемная труба
29 Пульт дистанционного управления, R100
30 Трос из нержавеющей стали
31 Зажимы троса из нержавеющей стали, 2 шт. в одну
проушину
Управление постоянным давлением
Поз.
Наименование
Тип
К-во, штук
Номер продукта
Цена за 1 шт.
Общая стоимость
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
4
Мембранный напорный бак
8 л / 7 бар
5
Блок управления
CU 300
8
Реле расхода
10
Датчик давления
0-6 бар
14
Манометр
29
Пульт дистанционного управления
R100
30
Трос из нержавеющей стали
31
Зажимы троса из нержавеющей стали
2 шт. в одну
проушину

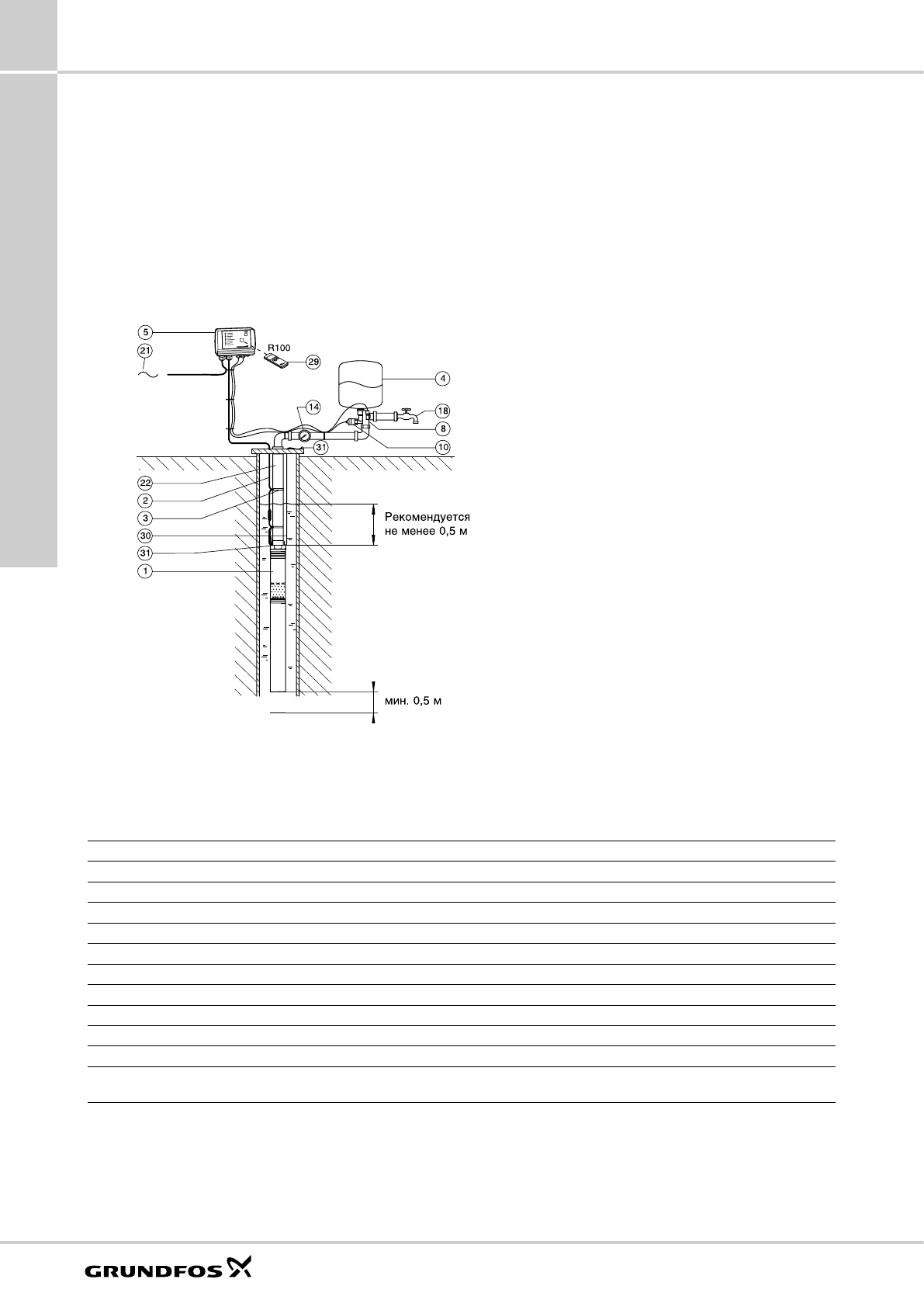

CU 300 для поддержания постоянного давления
Рис 13.
Насос типа SQE и CU 301 в системе водоснабжения (поддержание постоянного давления).
