ROMANA

106

4.

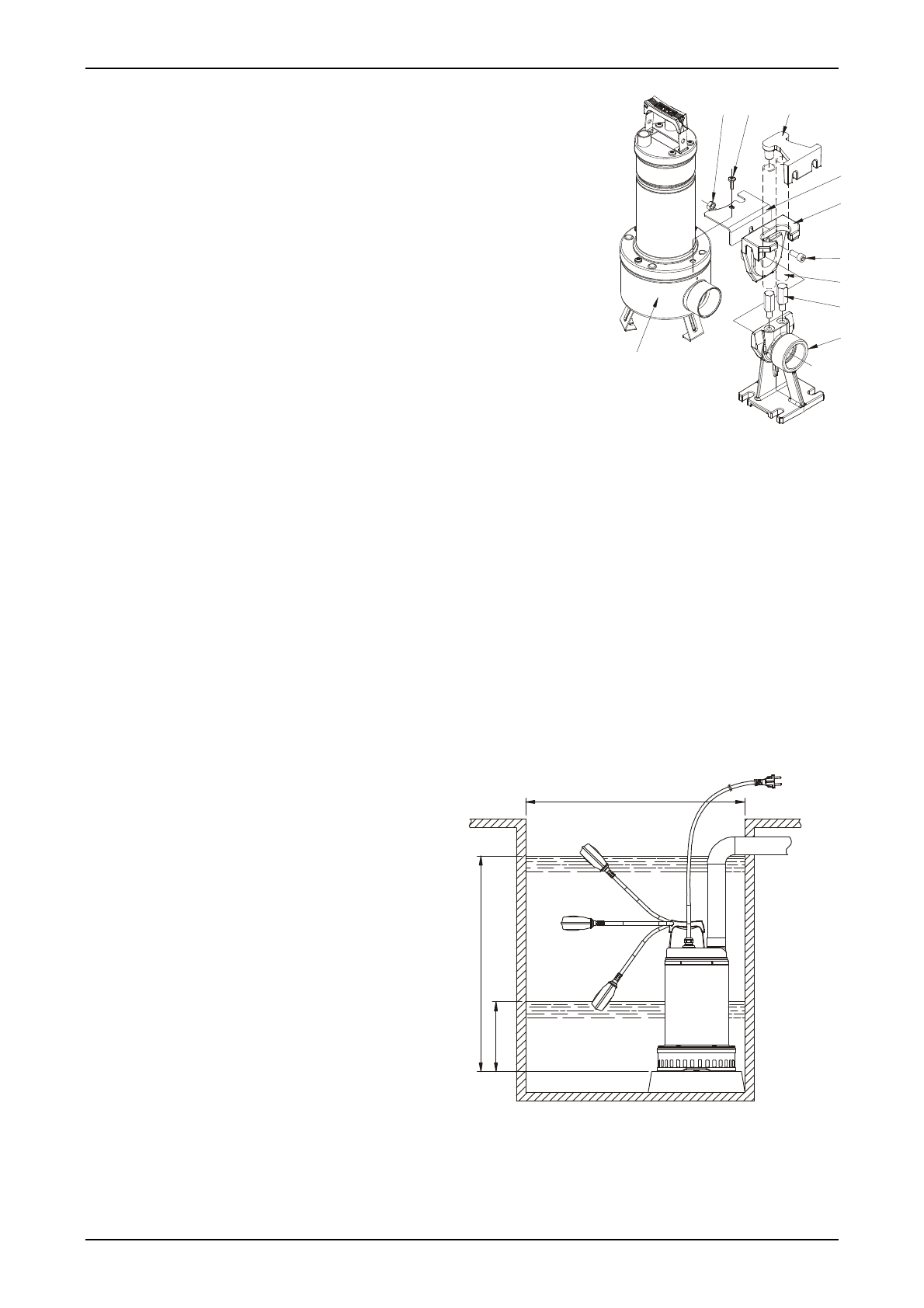

In instalatiile fixe, se recomanda utilizarea dispozitivului de ridicare
DSD2 (disponibil la cerere -

Fig.2

) pentru a usura operatiunile de

intretinere asupra electropompei. Daca dipozitivul de ridicare este
montat intre gura de refulare a electropompei si conducta, atunci nu
mai este necesara demontarea conductei de refulare pentru
efectuarea interventiilor de intretinere. Dispozitivul de ridicare
DSD2, este alcatuit din 8 componente, plus unul nefurnizat
(conducta de ¾”):

A.

Dispozitiv de fixare a conductelor

B.

Conducte de ¾”  (nefurnizate)

C.

Suport culisant.

D.

Coloane de ghidare a conductei

E.

Picior de sprijin

F.

Surub TCEI M10X25

G.

Suport de baza

H.

Piulita M10

I.

Surub flansa

L.

Pompa

(Fig.2)

Piciorul de sprijin trebuie pozitionat pe fundul putului si fixat cu suruburi expandate,
dimensionate corespunzator.
Suportul de fixare al conductelor se va pozitiona in partea de sus a putului si se va introduce la
capetele celor doua conducte de ¾” (nefurnizate), care indeplinesc functia de sistem de culisare.

Cele doua conducte realizeaza legatura intre sistemul de fixare si piciorul de sprijin. Pozitionati
suportul de baza astfel incat sa fie in contact cu filtrul pompei in apropierea gurii de refulare,
fixandu-l cu cele doua suruburi destinate pentru fixarea capacului filtrului.

Indepartati surubul din partea superioara al flansei pozitionata pe refulare ( I )
Montati suportul antirotire ( G )
Remontati surubul ( I )
Extrageti suportul culisant din piciorul de cuplare si conectati-l la gura de refulare al pompei.
Fixati suportul culisant pe pompa cu ajutorul surubului (F) si a piulitei (H), conform indicatiilor
din figura.
Repozitionati suportul/pompa pe picior (

Fig.2

).

 INSTALAREA POMPEI

DRENAG 1000-1200

1.

Racordati conducta/ conducta flexibila de

refulare direct la gura de refulare a
pompei. Daca pompa este utilizata in
instalatii fixe, se recomanda conectarea
acesteia la conducte prin intermediul unui
racord, pentru a facilita demontarea si
reinstalarea acesteia. Daca se utilizeaza o
conducta flexibila, este necesar sa aplicati
pe gura de refulare a pompei un racord
filetat cu garnitura. Aplicati pe filet un
material corespunzator pentru a asigura o
etansare eficienta (teflon sau alte
materiale similare).

(Fig.3)

2.

Pentru versiunea prevazuta cu intrerupator cu plutitor, este necesar sa verificati daca acesta se

misca liber (vezi PARAGRAFUL REGLAREA INTRERUPATORULUI CU PLUTITOR).
Puturile in care se vor monta pompele trebuie sa respecte

dimensiunile minime

, conform

indicatiilor din

Figura 3

. Putul va trebui sa fie dimensionat si in functie de debitul si cantitatea

de apa care ajunge la pompa, pentru a nu suprasolicita motorul.

H

I

A

G

C

F

B

D

E

L

600x600

O

N

OF

F
