12

1

2

3

4

5

6

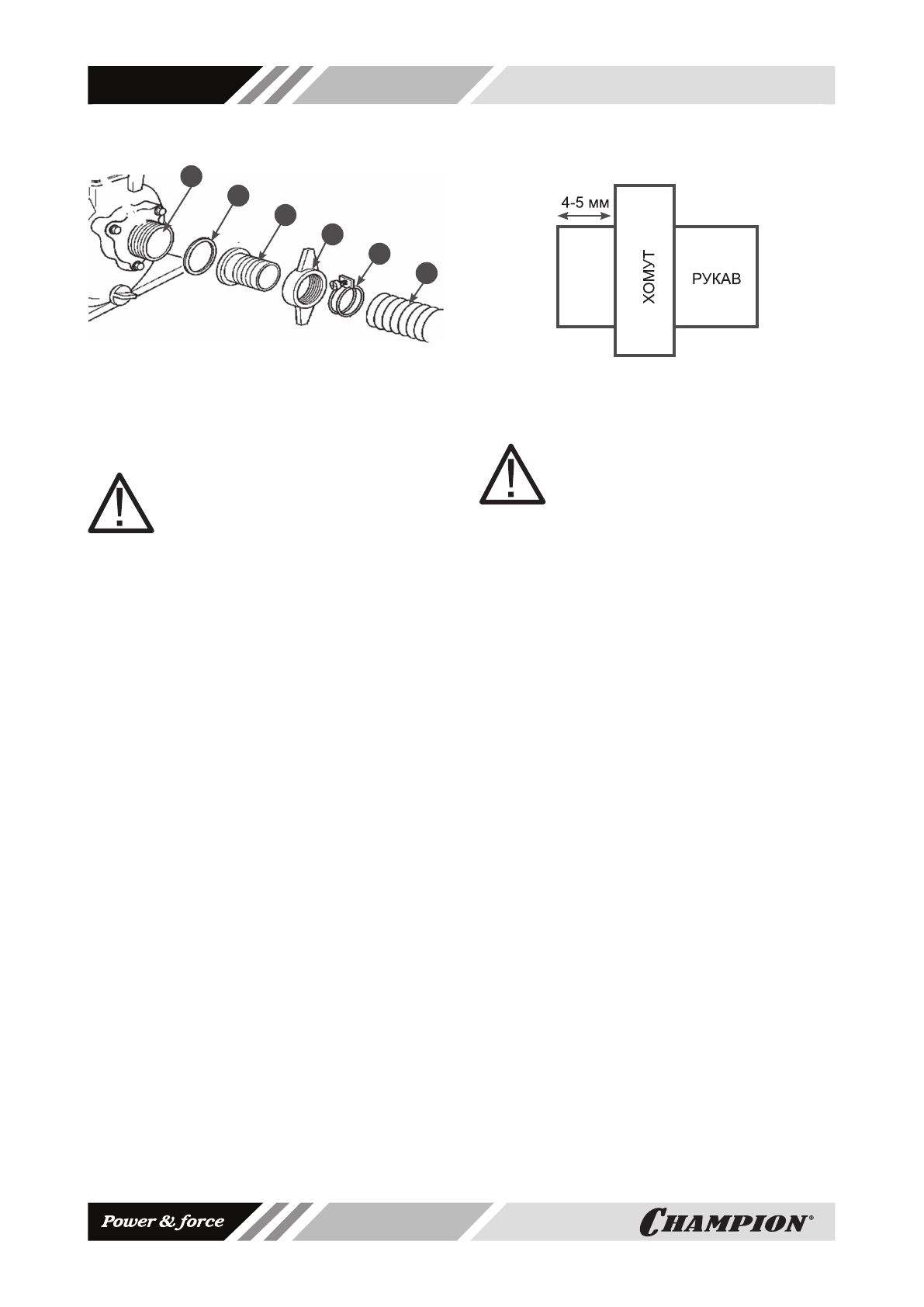

рис.8

1.Всасывающий рукав 2.хомут крепления рукава

3.Гайка фланца 4.Всасывающий патрубок

5. Уплотнительная прокладка 6.Всасывающий

фланец насоса.

ВНИМАНИЕ!

При  монтаже  следите  за  тем,

чтобы под хомутом не было скла-

док  стенок  рукавов.  Затяжка  хо-

мута  не  должна  превышать  40%

толщины  стенки  рукава.  Рассто-

яние  между  торцом  рукава  и  тор-

цом хомута должно быть не менее

4-5 мм (Рис.9)

рис.9

Таким  же  образом  установите  напорный  ру-

кав.

ВНИМАНИЕ!

Обязательно установите фильтр

на всасывающий рукав перед нача-

лом  работы.  Фильтр  исключает

попадание  внутрь  насоса  мусора,

который  может  забить  рабочее

колесо и привести к его поврежде-

нию.
