предотвращения вибраций.
3. Насос должен быть установлен с валом в горизонтальном
положении (рис. 3).
4. Проверяйте направление потока, указанное стрелкой на корпусе
насоса. Рекомендовано установить запорные вентили на входе и на
выходе насоса. В случае замены насоса необходимо его
смонтировать с тем же самым направлением потока.
5. Для очистки системы используйте надлежащие антикоррозийные
средства и придерживайтесь приложенных к ним инструкций и
указаний. Не оставляйте систему без защиты антикоррозийным
средством. При установке, сливе и работе насоса обратите внимание
на то, чтобы вода не попадала на статор и клеммную коробку.

Внимание!

 1. После проверки насоса закрутите пробку ручного

вращения ротора в посадочное гнездо до упора.
2. Запрещается установка насоса на деревянных опорах или опорах
из другого огнеопасного материала. Перед установкой убедитесь, что
все соединения выполнены герметично.

ЭЛЕКТРИЧЕСКАЯ КОММУТАЦИЯ

Выполняйте электрическую коммутацию таким способом:
1. Используйте трехжильный кабель сечением от 0.75 мм до 2 мм в

РУССКИЙ

5

ТЕХНИЧЕСКИЕ ДАННЫЕ

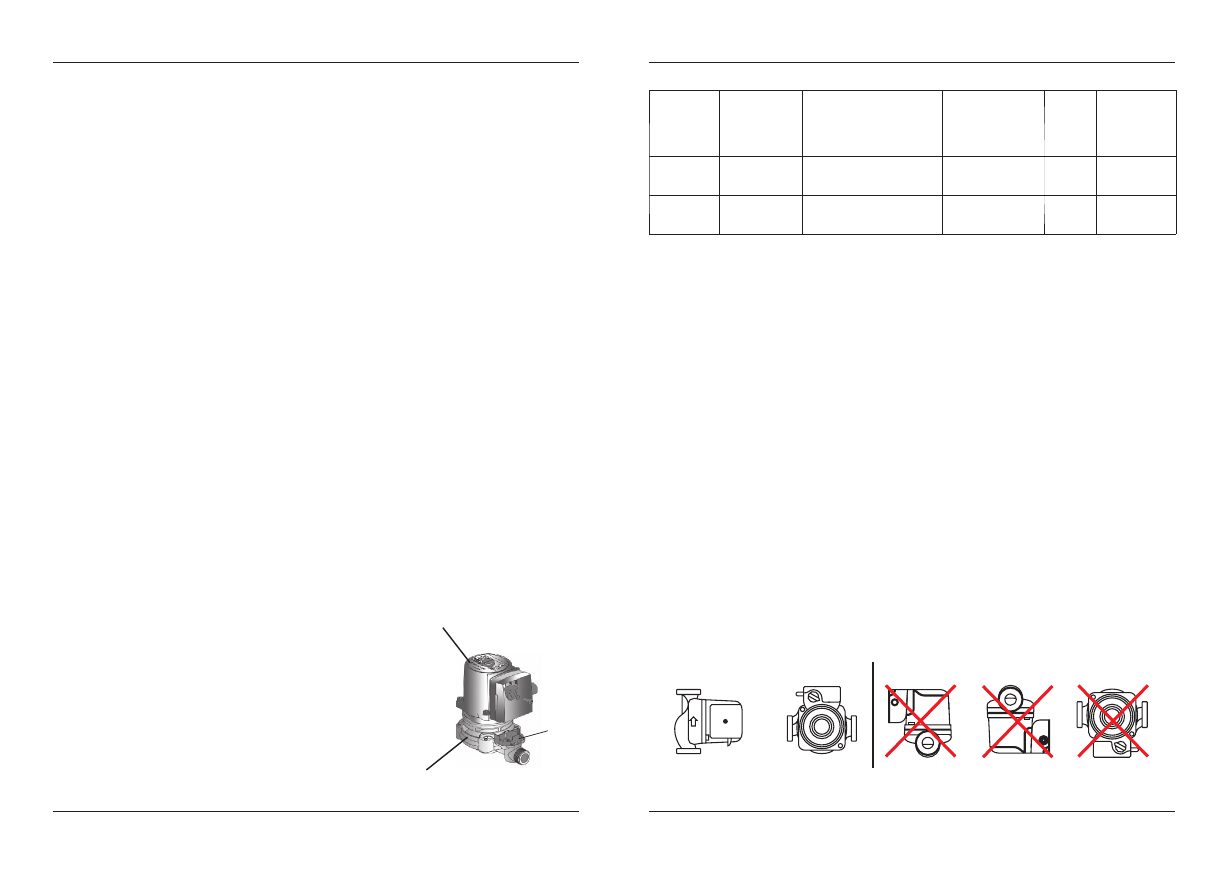

Рис. 3. Установка насоса.

Модель

Мощность

(Вт)

Номинальная

производительность

3

(м/ч)

Номинальный

напор Н (м)

Сила

тока

(А)

Размер

патрубков

(мм)

774711

120

0.5

7.5

0.5

15

774714

270

1.2

10

1.2

15

Правильная установка

Неправильная установка

Данные насосы работают практически бесшумно, поэтому их можно
устанавливать в любом месте дома или квартиры.

Внимание!

 1. Данные электронасосы не являются химическими, так

как не предназначены для перекачивания агрессивных веществ –
кислот, щелочей и т.п.
2. Они также не относятся к питающим, потому что не предназначены
для подпитывания систем отопления высокого давления.
3. Немедленно остановите насос, который работает без воды.

МОНТАЖ

В случае, если клеммная коробка насоса находится в неудобном
положении, перед установкой насоса необходимо открутить винты
крепления корпуса электродвигателя и повернуть его в желаемое
положение.
При выполнении вышеуказанной операции придерживайтесь
следующих правил:
- не нарушайте уплотнение между корпусом насоса и статором;
- закручивайте винты равномерно, момент затягивания 25 кг/см;
- поворачивайте пробку ручного вращения ротора до зацепления с
валом и убедитесь, что вал вращается свободно.
1. Перед началом работы вся система должна быть очищена от грязи.
Также необходимо проверить, чтобы во всасывающем трубопроводе
не было подсасывания воздуха. Убедитесь, что рабочее колесо
вращается свободно, вращая его вручную через напорное отверстие.
В отопительной системе насос не должен быть установлен слишком
высоко, чтобы избежать подсасывание воздуха или слишком низко,
чтобы избежать скопления грязи.
2. При установке на относительно длинных трубопроводах,
трубопровод необходимо закрепить до монтажа насоса для

РУССКИЙ

4

Рис. 2

Датчик
протока (В)

Корпус
насосной части (А)

Корпус электродвигателя
с клеммной коробкой (Б)

Категорически

запрещено

 изменять

положение корпуса электродвигателя
насоса для повышения давления с
клеммной коробкой (Б) и установленной
в ней платой управления относительно
корпуса насосной части (А) и датчика
протока (В), то есть клеммная коробка и
плата управления в сборе с корпусом
электродвигателя должны быть
расположены только над датчиком
протока.
