УКРАЇНСЬКА

УКРАЇНСЬКА

12

13

правил:
- не порушуйте ущільнення між корпусом насоса і статором;
- закручуйте гвинти рівномірно, момент затягування 25 кг/см;
- повертайте пробку ручного обертання ротора до зачеплення з валом
і переконайтесь, що вал обертається вільно.
1. Перед початком роботи вся система повинна бути очищена від
бруду. Також необхідно перевірити, щоб у всмоктувальному
трубопроводі не було підсмоктування повітря. Переконайтесь, що
робоче колесо обертається вільно, обертаючи його вручну через
напірний отвір. В опалювальній системі насос не має бути
встановлений занадто високо, щоб уникнути підсмоктування повітря
або занадто низько, щоб уникнути нагромадження бруду.
2. При встановленні на відносно довгих трубопроводах, трубопровід
необхідно закріпити до монтажу насоса для запобігання вібраціям.
3. Насос має бути встановлений з валом у горизонтальному
положенні (мал. З).
4. Перевіряйте напрямок потоку, зазначений стрілкою на корпусі
насоса. Рекомендовано встановити запірні вентилі на вході і виході
насоса. У випадку заміни насоса необхідно його змонтувати за тим же
напрямком потоку.
5. Для очищення системи використовуйте належні антикорозійні
засоби і дотримуйтесь прикладених до них інструкцій і вказівок. Не
залишайте систему без захисту антикорозійним засобом. При
встановленні, зливі і роботі насоса зверніть увагу на те, щоб вода не
потрапляла на статор і клемну коробку.

Увага!

 1. Після перевірки насоса закрутіть пробку ручного обертання

ротора в посадкове гніздо до упора.
2. Забороняється встановлення насоса на дерев'яних опорах або
опорах з іншого вогненебезпечного матеріалу. Перед встановленням
переконайтесь, що всі з'єднання виконані герметично.

ЕЛЕКТРИЧНА КОМУТАЦІЯ

Виконуйте електричну комутацію в такий спосіб:
1. Використовуйте трижильний кабель перетином від 0.75 мм до 2 мм
в залежності від потужності насоса.
2. Зніміть покриття жил.
3. Відкрийте кришку клемної коробки.
4. Приєднайте дроти через вхідний/вихідний отвір клемної коробки.
5. Затисніть затиски і приєднайте дроти: коричневий з L, синій з N,
жовто-зелений із заземленням.
6. Відрегулюйте положення дротів, закріплюючи їх за допомогою
стопорного затиску.

Увага!

 Електромонтажні роботи має виконувати персонал відповідної

кваліфікації у строгій відповідності до місцевих правил технічної
експлуатації і безпеки.
Зверніть увагу на те, щоб дріт не торкався корпусу насоса і
трубопроводів.
При підключенні насоса перевірте дані на табличці. Для захисту
насоса від перевантажень варто використовувати автоматичний
запобіжник відповідного струму. Як додатковий засіб захисту можна
використовувати вимикач захисту від ушкодження струмом. Не
приєднуйте клеми під напругою.

РОБОТА

Попередження!

 Відкрити запірні крани на вході і виході насоса..

1. Перед увімкненням насоса необхідно вивернути пробку ручного
обертання ротора до зачеплення з валом. Переконайтесь, що вал
вільно обертається і пробка обертається при ввімкненні насоса.
Закрутіть пробку.
2. Після заповнення системи водою насос автоматично випускає
повітря за короткий проміжок часу з моменту ввімкнення. У випадку
повільного видалення повітря і появи шуму в системі, необхідно
вивернути пробку ручного обертання ротора, спустити повітря і
закрутити пробку.
3. В насосах передбачений перемикач для зміни режиму роботи.

Продуктивність Q

Напір Н (м)

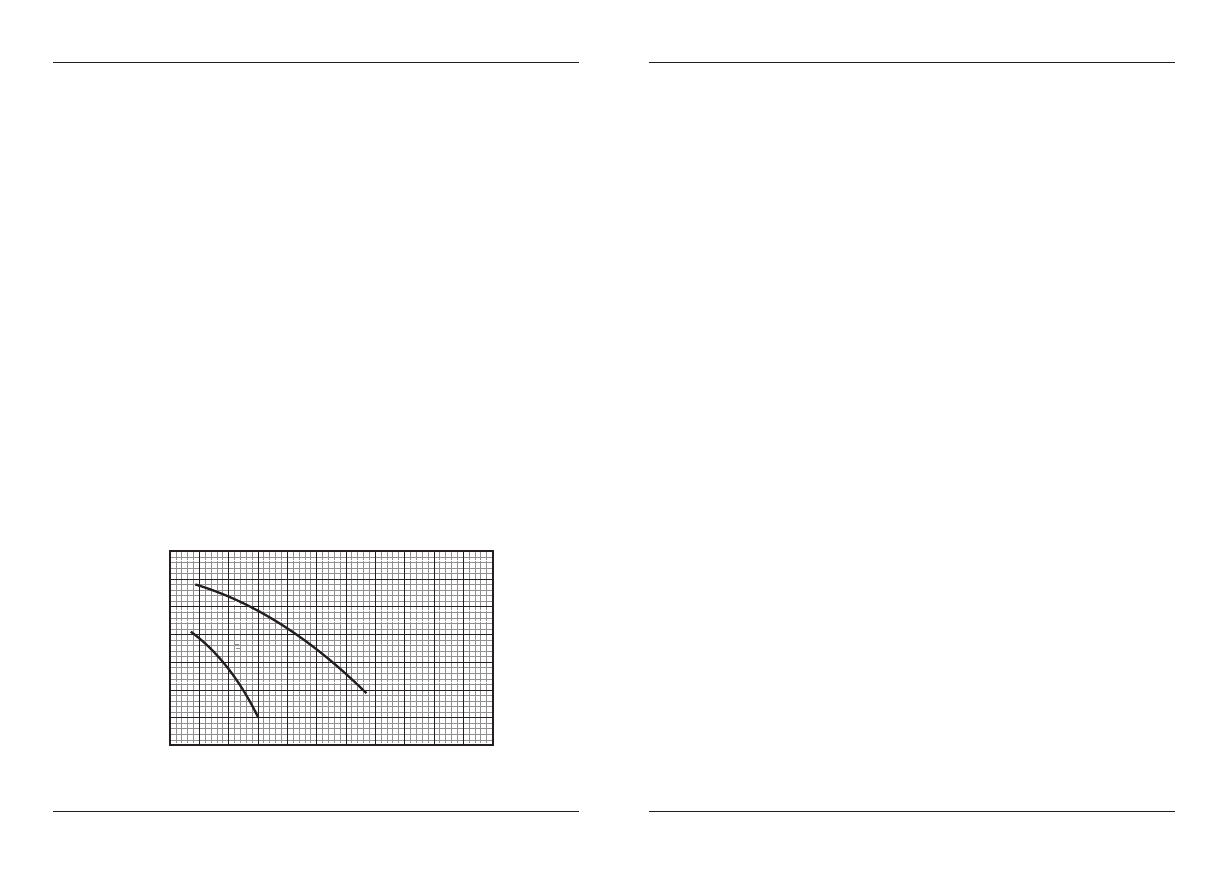

Мал. 4. Діаграми продуктивності насосів для підвищення тиску.

0

1

2

3

4

5

774711

774714

12

10

8

6

4

2

0

3

м /год
