ПОДКЛЮЧЕНИЕ КОЛОНОК

10

 Ru

1

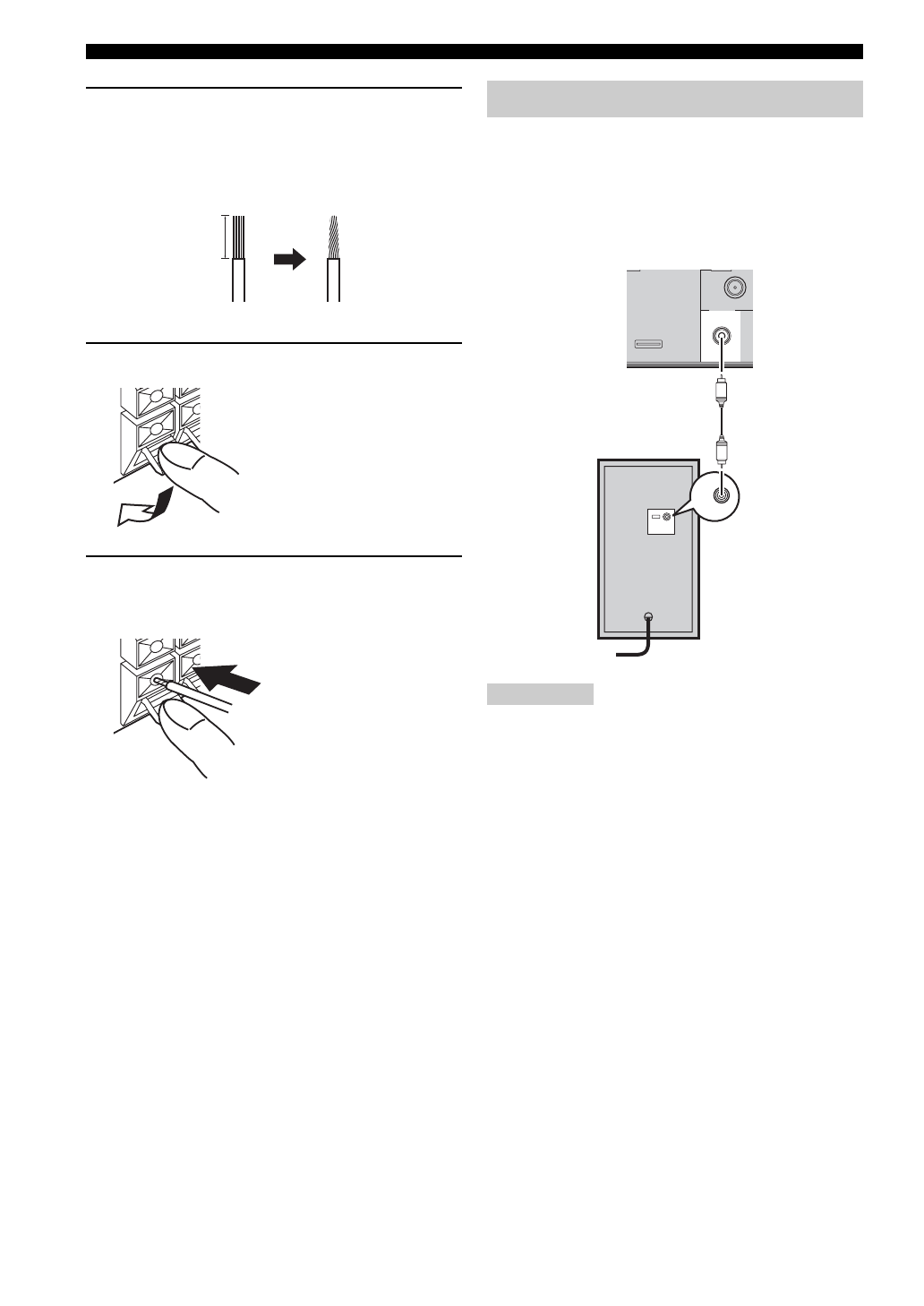

Удалите приблизительно 10 мм
изоляционного слоя на концах каждого
кабеля колонки и затем скрутите
открытые провода кабеля для
предотвращения короткого замыкания.

2

Нажмите и удерживайте рычажок.

3

Вставьте один неизолированный провод.
После освобождения рычажок занимает
свое первоначальное положение.

■

Замечания о подключении провода
колонки

Жгут проводов колонки фактически представляет
собой пару изолированных, проложенных бок о
бок проводов. Один из проводов имеет отличный
от другого цвет или форму, возможно, в виде
ленты, с канавкой или выступом. Подсоедините
провод в виде ленты (с канавкой и т.д.) к
контактам “+” (красные) на устройстве и колонке.
Подсоедините немаркированный провод к
контактам “–” (черные) на устройстве и колонке.

Диапазоны низких частот левого и правого
каналов смешиваются на выходе в гнезде
SUBWOOFER OUT.

Соедините разъем SUBWOOFER OUT
устройства с разъемом INPUT сабвуфера при
помощи кабеля сабвуфера (в продаже).

Не подсоединяйте кабель питания данного устройства и
сабвуфера до тех пор, пока не будут подключены все
прочие кабели.

10 мм

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

Подключение сабвуфера

Примечание

SUBWOOFER

OUT

TUN

INPUT

INPUT

Кабель сабвуфера
(в продаже)

Сабвуфер
(в продаже)
