Общие сведения

Органы управления и индикаторы

H

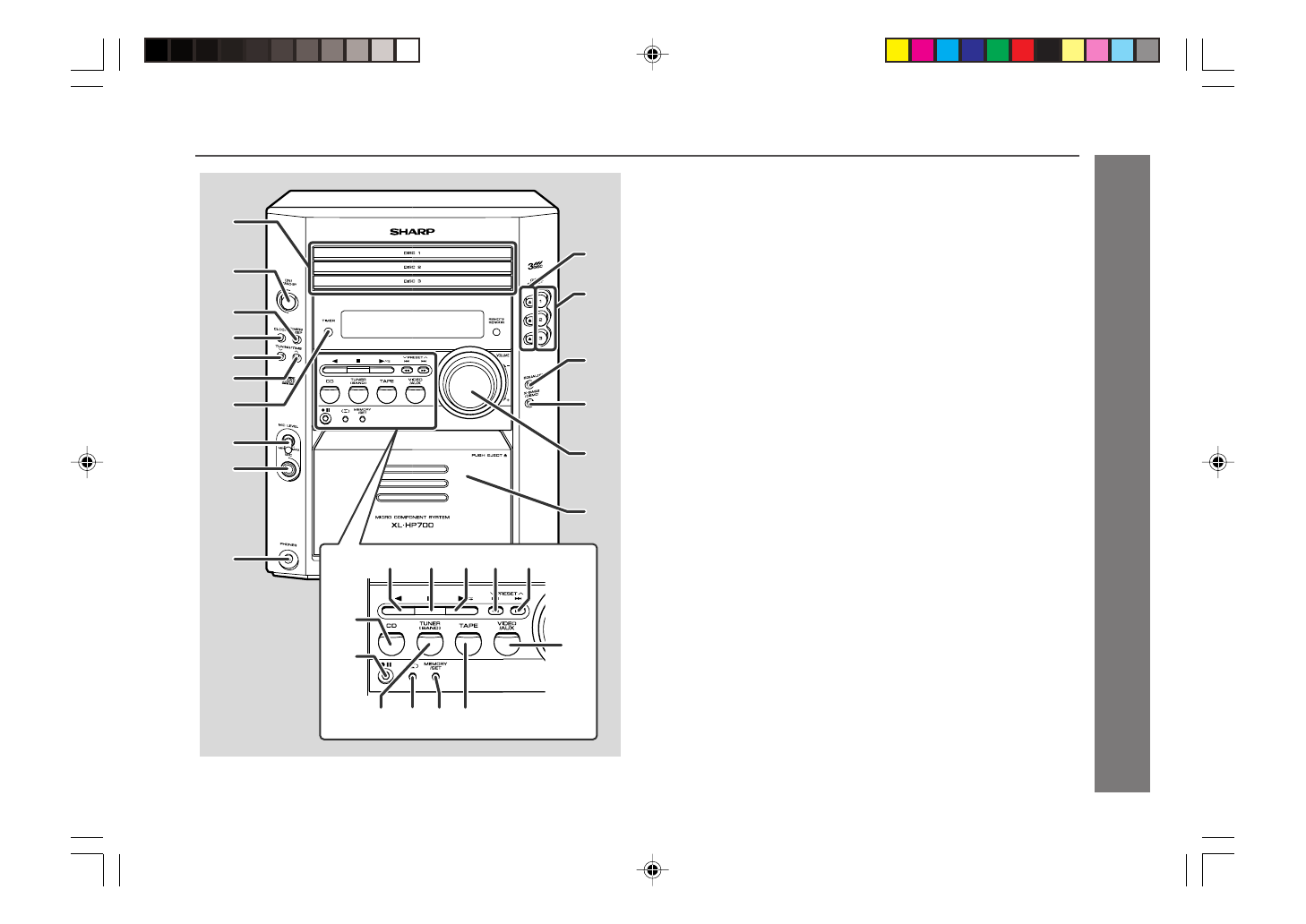

Передняя панель

Страницы ссылки

1.

Лотки для дисков ..................................................................... 14

2.

Кнопка включения/ожидания ................................................ 10

3.

Кнопка таймера/сна ............................................................ 25, 27

4.

Кнопка часов ....................................................................... 13, 25

5.

Кнопка настройки и отсчета времени в сторону
убывания .............................................................................. 13, 18

6.

Кнопка настройки и отсчета времени в сторону
возрастания ......................................................................... 13, 18

7.

Индикатор установки таймера ............................................... 26

8.

Регулятор уровня сигнала микрофона ................................ 21

9.

Гнездо для подключения микрофона .................................. 21

10.

Гнездо для подключения головного телефона .................. 28

11.

Кнопки извлечения CD ............................................................ 14

12.

Кнопки непосредственного воспроизведения CD ............. 15

13.

Кнопка селектора режима эквалайзера .............................. 12

14.

Кнопка режима экстра-баса/демонстрации .................. 10, 12

15.

Регулятор громкости ................................................................ 12

16.

Кассетный отсек ....................................................................... 20

17.

Кнопка воспроизведения ленты назад ................................ 20

18.

Кнопка остановки CD или ленты .................................... 14, 20

19.

Кнопка воспроизведения или повторного
воспроизведения CD, воспроизведения ленты вперед

........................................................................................... 14, 16, 20

20.

Кнопка понижения дорожки CD или ускоренного
воспроизведения назад, ускоренной перемотки ленты
назад, предварительной установки тюнера в сторону
убывания ......................................................................... 15, 19, 20

21.

Кнопка повышения дорожки CD или ускоренного
воспроизведения вперед, ускоренной перемотки ленты
вперед, предварительной установки тюнера в сторону
возрастания .................................................................... 15, 19, 20

22.

Кнопка CD ................................................................................... 14

23.

Кнопка паузы записи ленты ............................................. 23, 24

24.

Кнопка видео/вспомогательного оборудования ................ 27

25.

Кнопка тюнера (диапазона) .................................................... 18

26.

Кнопка выбора режима обратной стороны ленты ............ 20

27.

Кнопка памяти/установки ............................................ 13, 17, 19

28.

Кнопка ленты ............................................................................ 20

3

2

1

4
5
6
7

10

12

11

13

15

14

16

17

19 20 21

24

22

23

25 26 27 28

18

8
9
