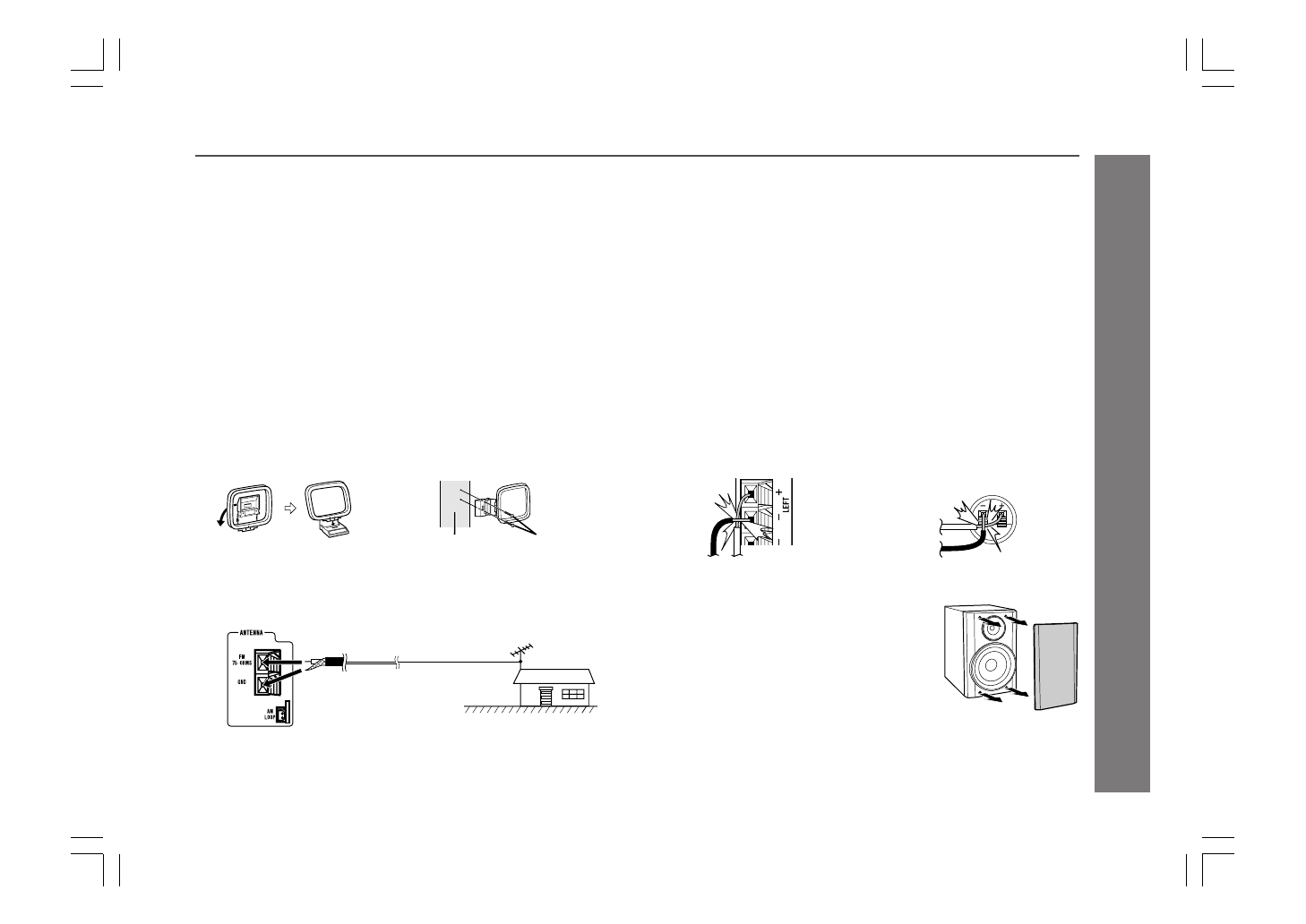

Подключение громкоговорителей

Подсоедините черный шнур к отрицательному гнезду (–), а красный шнур
к положительному гнезду (+).

Внимание:

I

П од с о е д и н и т е   ш н у р ы   д л я   г р о м ко го в о р и т е л е й   с н а ч а л а   к
громкоговорителям, а затем к аппарату.

I

Используйте  громкоговорители  с  полным  сопротивлением  6  Ом  или
б ол е е,   п о с кол ь к у   б ол е е   н и з ко е   п ол н о е   с о п р о т и в л е н и е   м оже т
повредить аппарат.

I

Не  путайте  правый  и  левый  каналы.  Правый  громкоговоритель
находится с правой стороны, когда Вы обращены лицом к аппарату.

I

Н е

д о п у с к а т ь

ко н т а к т а

н е з а щ и щ е н н ы х

п р о в од о в

громкоговорителей между собой.

I

Не  позволять  каким-либо  предметам  попасть  внутрь  или  быть
расположенным в каналах отражателя нижних частот.

I

Не  стоять  и  не  сидеть  на  громкоговорителях.  Это  может  вызывать
травму.

Г р о м ко го в о р и т е л и   о с н а щ е н ы   с ъ е м н ы м и
решетками:

П р и   с н я т и и   р е ш е т о к   г р о м ко го в о р и т е л е й
убедитесь в том, что ничто не коснется диафрагм
громкоговорителей.

Подготовка к использованию

H

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоединить  провод  ЧМ-антенны  к  гнезду  FM  75  OHMS  и  найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.

Прилагаемая рамочная AM-антенна:

Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить  рамочную  AM-антенну  на  полку  или  в  подобное  место  или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).

Примечание:

Не  класть  антенну  на  главный  аппарат  вблизи  кабеля  питания  перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.

Установка рамочной АМ-антенны:

<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:

П р и   и с п ол ь з о в а н и и   н а ру ж н о й   Ч М - а н т е н н ы   о т с о ед и н и т ь   п р о в од
прилагаемой ЧМ-антенны.

Винты (не входят в
комплект поставки)

Стена

Наружная
ЧМ-антенна

Коаксиальный
кабель 75 ом

Неправильно

Неправильно
