Общая информация

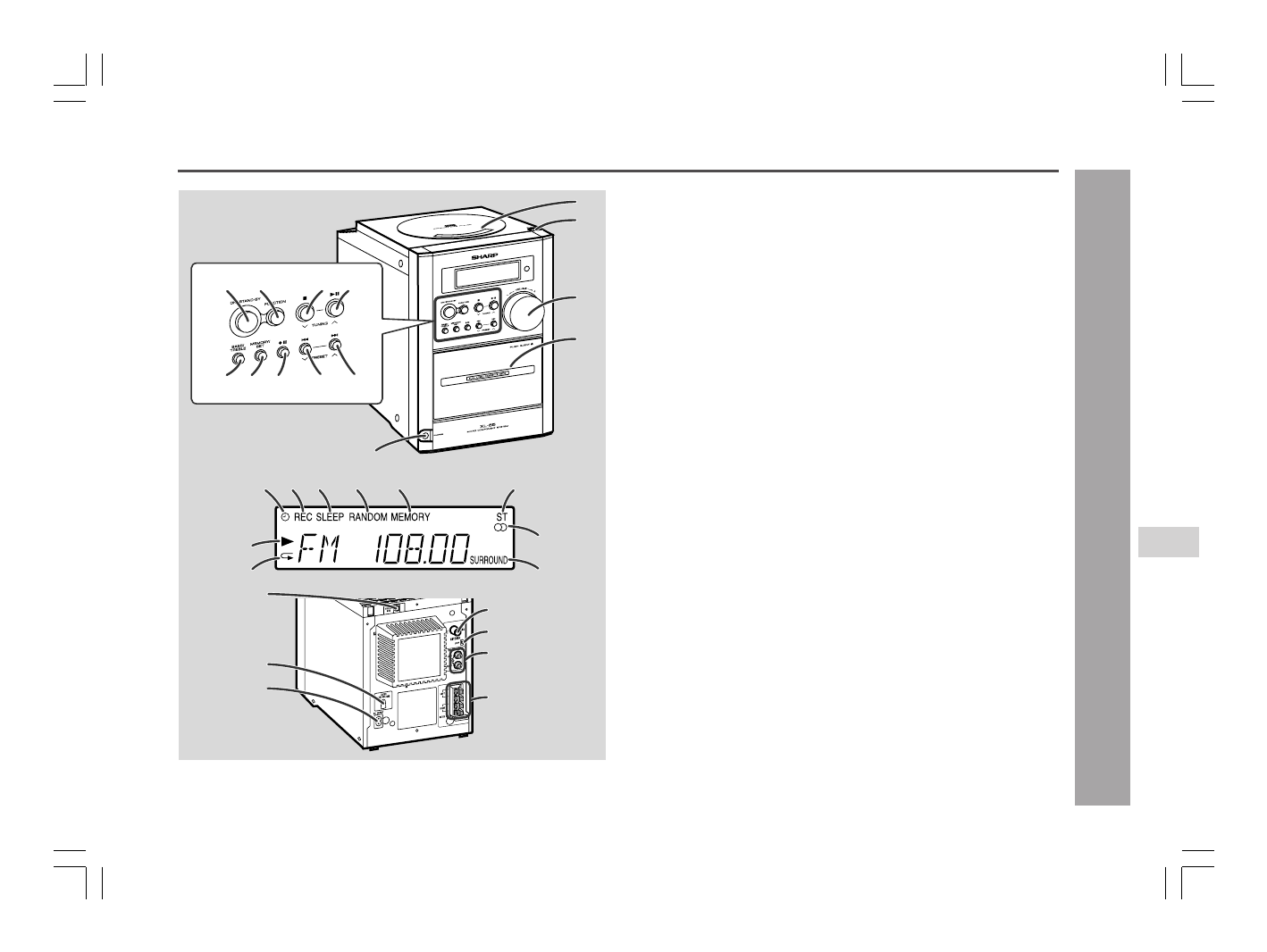

Органы управления и индикаторы

Страница для справок

1. Отсек CD ................................................................................ 13
2. Кнопка извлечения CD ....................................................... 13
3. Регулятор громкости .......................................................... 11
4. Кассетный отсек .................................................................. 19
5. Гнездо для подключения головного телефона ............ 24
6. Кнопка включения/ожидания ............................................. 9
7. Кнопка функционального селектора ............ 10, 13, 17, 19
8. Кнопка остановки CD или ленты, настройки в

сторону убывания ................................................... 14, 17, 19

9. Кнопка воспроизведения или паузы CD,

воспроизведения ленты, настройки в сторону
возрастания .................................................. 13, 14, 17, 19, 20

10. Кнопка селектора нижних/верхних звуковых частот .. 11
11. Кнопка памяти/установки ............................................ 16, 18
12. Кнопка паузы записи ленты ........................................ 20, 21
13. Кнопка понижения дорожки CD или ускоренного

воспроизведения назад, перемотки ленты назад,
предварительной установки тюнера в сторону
убывания ............................................................. 14, 15, 18, 19

14. Кнопка повышения дорожки CD или ускоренного

воспроизведения вперед, ускоренной перемотки
ленты вперед, предварительной установки тюнера в
сторону возрастания ......................................... 14, 15, 18, 19

15. Индикатор воспроизведения по таймеру
16. Индикатор записи ленты
17. Индикатор сна
18. Индикатор произвольного воспроизведения компакт-диска
19. Индикатор памяти
20. Индикатор режима ЧМ стерео
21. Индикатор стереофонического приема ЧМ
22. Индикатор окружающего звучания
23. Индикатор воспроизведения CD
24. Индикатор повторного воспроизведения CD

25. Гнездо выходного цифрового сигнала компакт-диска ... 25
26. Селектор напряжения переменного тока ......................... 9
27. Гнездо для подключения питания переменного тока ... 9
28. Гнездо для подключения ЧМ-антенны 75 Ом .............. 7, 8
29. Гнездо для подключения рамочной АМ-антенны ....... 7, 8
30. Входные гнезда для подключения видеоаппаратуры/

вспомогательного оборудования (аудиосигнала) ........ 25

31. Клеммы для подключения акустической системы ... 7, 8

1
2

3

4

5

22

27

26

6

10

7

8

9

11 12

13 14

30

31

28
29

25

15

17 18

19

20

24

23

21

16
