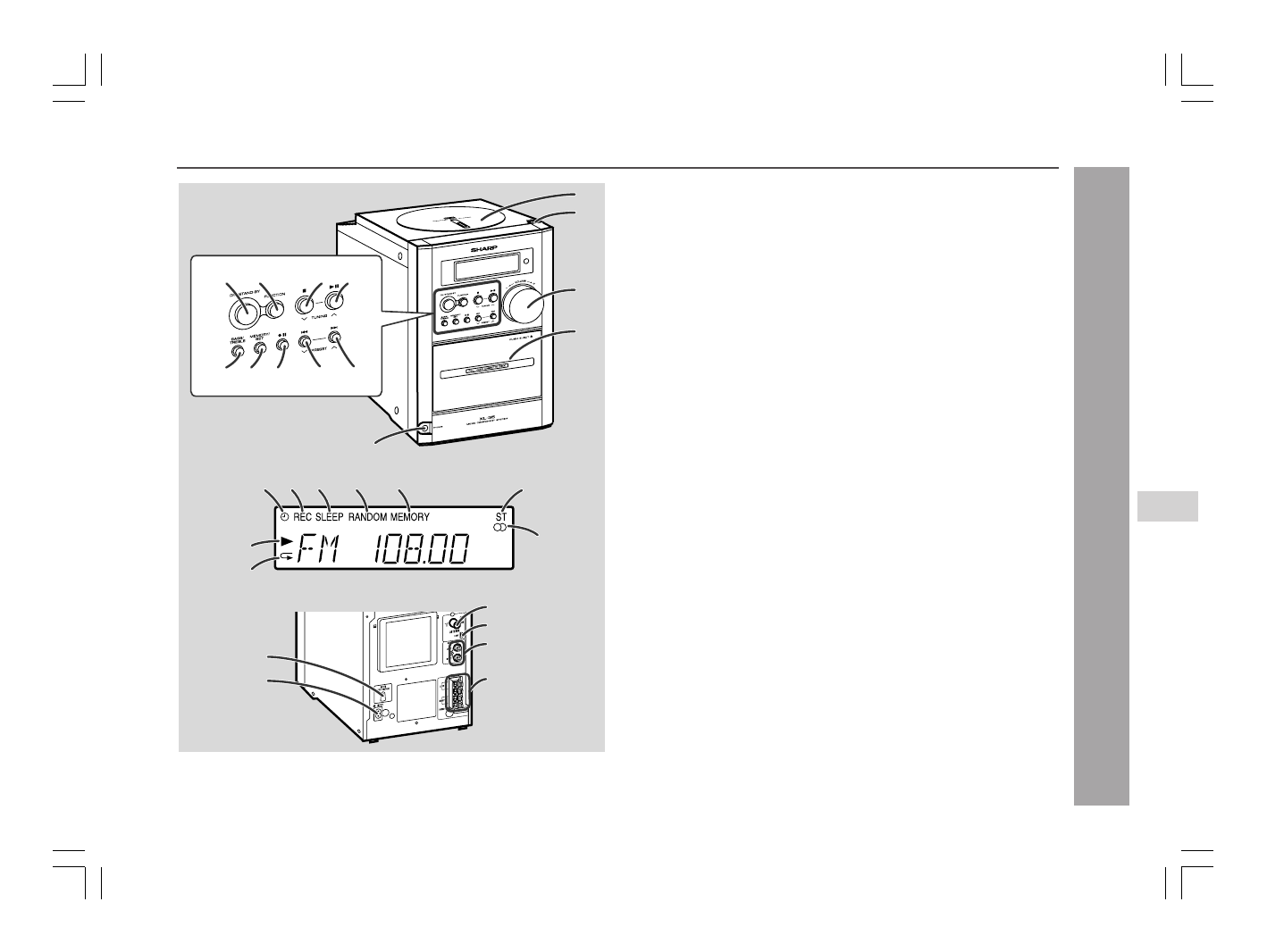

Общая информация

Органы управления и индикаторы

Страница для справок

1. Отсек CD ................................................................................ 13
2. Кнопка извлечения CD ....................................................... 13
3. Регулятор громкости .......................................................... 11
4. Кассетный отсек .................................................................. 19
5. Гнездо для подключения головного телефона ............ 14
6. Кнопка включения/ожидания ............................................. 9
7. Кнопка функционального селектора ............ 10, 13, 17, 19
8. Кнопка остановки CD или ленты, настройки в

сторону убывания ................................................... 14, 17, 20

9. Кнопка воспроизведения или паузы CD,

воспроизведения ленты, настройки в сторону
возрастания .................................................. 13, 14, 17, 19, 21

10. Кнопка селектора нижних/верхних звуковых частот .. 11
11. Кнопка памяти/установки ............................................ 16, 18
12. Кнопка паузы записи ленты ........................................ 21, 22
13. Кнопка понижения дорожки CD или ускоренного

воспроизведения назад, перемотки ленты назад,
предварительной установки тюнера в сторону
убывания ............................................................. 14, 15, 18, 20

14. Кнопка повышения дорожки CD или ускоренного

воспроизведения вперед, ускоренной перемотки
ленты вперед, предварительной установки тюнера в
сторону возрастания ......................................... 14, 15, 18, 20

15. Индикатор воспроизведения по таймеру
16. Индикатор записи ленты
17. Индикатор сна
18. Индикатор произвольного воспроизведения компакт-диска
19. Индикатор памяти
20. Индикатор режима ЧМ стерео
21.Индикатор стереофонического приема ЧМ
22. Индикатор воспроизведения КД
23. Индикатор повторного воспроизведения КД

24. Селектор напряжения переменного тока ......................... 9
25. Гнездо для подключения питания переменного тока ... 9
26. Гнездо для подключения ЧМ-антенны 75 Ом .............. 7, 8
27. Гнездо для подключения рамочной АМ-антенны ....... 7, 8
28. Входные гнезда для подключения видеоаппаратуры/

вспомогательного оборудования (аудиосигнала) ........ 25

29. Клеммы для подключения акустической системы ... 7, 8
