8

XL-3500WR

■

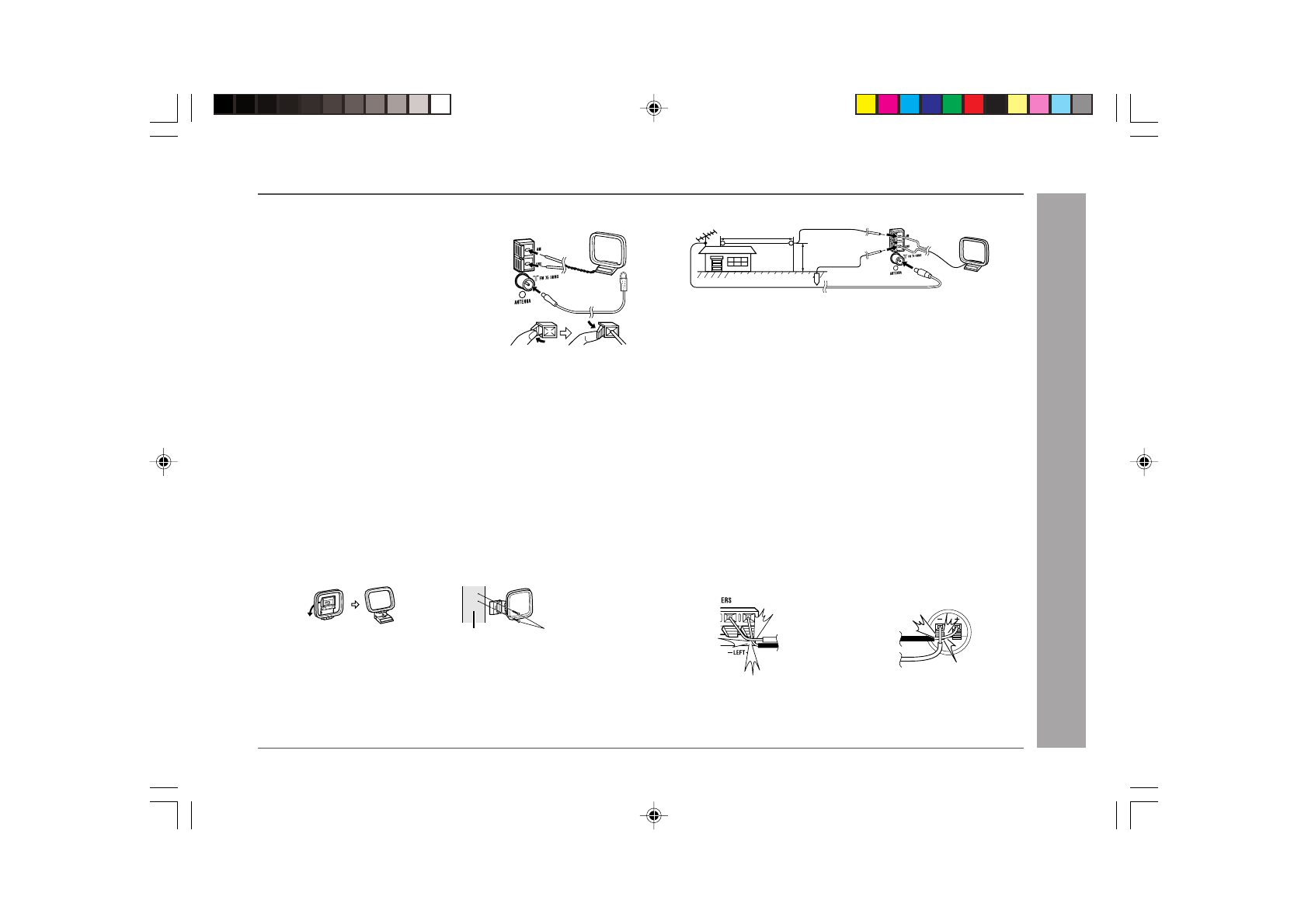

 Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоедините провод ЧМ-антенны к
гнезду FM 75 OHMS и найдите
положение провода, обеспечивающее
наивысший уровень принимаемого
сигнала.

Прилагаемая рамочная АМ-антенна:

Подсоедините провод рамочной АМ-
антенны к клеммам AM и GND. Найдите положение
оптимального приема рамочной АМ-антенны. Установите
рамочную АМ-антенну на полке и т.п. или прикрепите ее к
стойке или к стене винтами (не прилагаются).

Примечания:

• Размещение антенны на аппарате или вблизи провода

питания переменного тока может вызывать помехи. Для
наилучшего приема размещайте антенну подальше от
аппарата.

• Если статический шум слышен даже после регулировки

положения рамочной АМ-антенны, попробуйте поменять
местами соединения проводов.

Установка рамочной АМ-антенны:

< Сборка >

< Прикрепление к стене >

Внешняя ЧМ-или АМ-антенна:

Используйте внешнюю ЧМ-или АМ-антенну в случае
необходимости более качественного приема. При этом
проконсультируйтесь с Вашим дилером.

Примечание:

При использовании внешней АМ-антенны убедитесь в том, что
провод рамочной АМ-антенны подсоединен.

■

 Подсоединение громкоговорителей

Подсоедините провод с белой полосой к отрицательной
клемме (–), а черный провод к положительной клемме (+).

Предупреждение:
• Подсоедините провода громкоговорителя сначала к

громкоговорителям, а затем к аппарату.

• Используйте громкоговорителяи с полным сопротивлением

6 Ом или более, поскольку более низкое полное
сопротивление может повредить аппарат.

• Не путайте правый и левый каналы. Правый

громкоговоритель находится с правой стороны, когда Вы
обращены к аппарату.

•

Не допускайте соприкосновения оголенных проводов
громкоговорителей.

Стена

Винты
(не прилагаются)

Подготовка к использованию

- Подсоединение системы -

Неправильно

Неправильно

Внешняя
ЧМ-антенна

15 м

Внешняя
АМ-антенна

7,5 м

Рамочная
АМ-антенна

Штырь заземления
