XL-1500WR

Общая информация

- Органы управления и индикаторы -

Органы управления и индикаторы (продолжение)

■

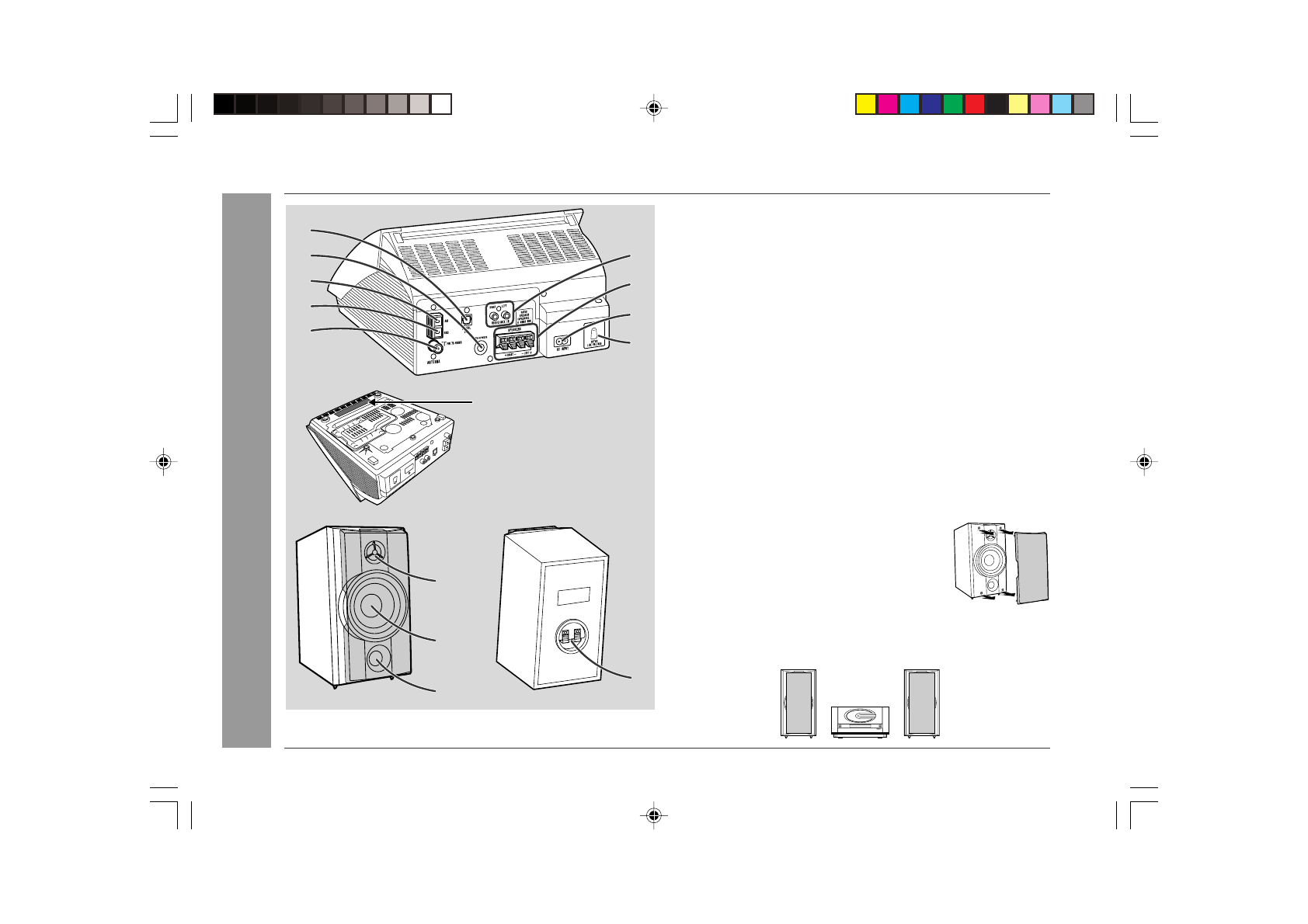

 Задняя панель

Страница для справок

1. Гнездо цифрового выхода проигрывателя

компакт-диска ...................................................................... 24

2. Гнездо для подключения головных телефонов ........... 16
3. Клемма АМ-антенны .......................................................... 7, 8
4. Клемма заземления антенны .......................................... 7, 8
5. Гнездо для подключения ЧМ-антенны 75 Ом .............. 7, 8
6. Входные гнезда для подключения видеоаппаратуры/

вспомогательного оборудования (аудиосигнала) ........ 24

7. Клеммы для подключения акустической системы ... 7, 8
8. Входнoе гнездо питания переменного тока ................. 7, 9

9. Селектор напряжения переменного тока ......................... 9

■

 Акустическая система

1. Громкоговоритель верхних частот
2. Громкоговоритель нижних частот
3. Канал отражателя для нижних частот
4. Клеммы акустической системы

Сетки громкоговорителей можно снять:

Убедитесь в том, что никакие предметы не контактируют с
мембранами громкоговорителей, когда Вы
снимаете сетки громкоговорителей.

Размещение акустической системы:

Нет никакого отличия между правым и левым
громкоговорителями системами.

Левый громкоговоритель

Правый громкоговоритель

3

2

1

4

5

6

7

8

1

2

4

3

9

Фирменная табличка
расположена на задней
стороне аппарата.
