4

CD-XP350WR

Общие сведения

- Органы управления и индикаторы -

2

4 5 6 7

9

3

1

8

12
13

14 15 16

10
11

5
6
7
8

1

3

2

9

11

10

4

H

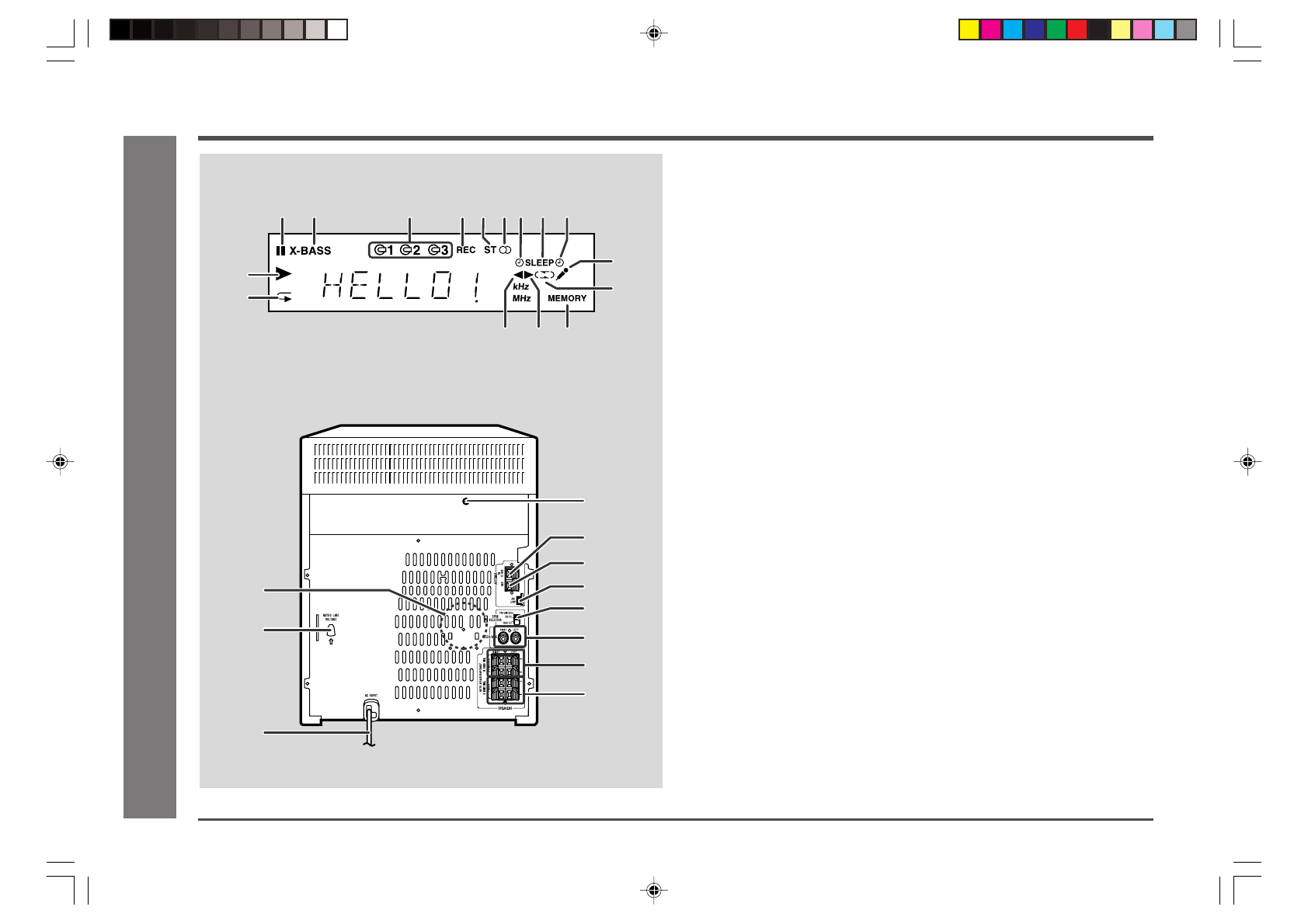

Дисплей

1.

Индикатор паузы CD

2.

Индикатор экстра-баса

3.

Индикаторы номера диска

4.

Индикатор записи на ленту 2

5.

Индикатор режима ЧМ-стерео

6.

Индикатор приема ЧМ-стерео

7.

Индикатор воспроизведения по таймеру

8.

Индикатор режима сна

9.

Индикатор записи по таймеру

10.

Индикатор воспроизведения CD

11.

Индикатор повторного воспроизведения CD

12.

Индикатор режима караоке

13.

Индикатор режима обращения ленты

14.

Индикатор режима воспроизведения обратной стороны ленты 2

15.

Индикатор воспроизведения ленты 1 или ленты 2 вперед

16.

Индикатор памяти

H

Задняя панель

Страницы ссылки

1.

Охлаждающий вентилятор

2.

Переключатеь напряжения перем. тока .................................................... 9

3.

Кабель питания перем. током .................................................................. 7, 9

4. Транспортировочный винт ..................................................................... 7, 28

5.

Зажим для подключения антенны ЧМ 75 Ом ............................................ 7

6.

Зажим для заземления антенны ЧМ ........................................................... 7

7.

Гнездо для подключения рамочной антенны AM .................................... 7

8.

Селектор интервала ...................................................................................... 9

9.

Гнезда для подключения видео/внешнего сигнала (аудиосигнала) . 26

10.

Гнезда громкоговорителей окружающего звучания .......................... 7, 8

11. Гнезда передних громкоговорителей .................................................... 7, 8

Примечание:

Данное  изделие  оборудовано  внутри  охлаждающим  вентилятором,  который
начинает  работать  при  определенном  уровне  громкости  для  улучшения
теплоотвода.

Органы управления и индикаторы (продолжение)
