8

CD-XP250WR

Подготовка к использованию

- Подсоединение проводов системы -

H

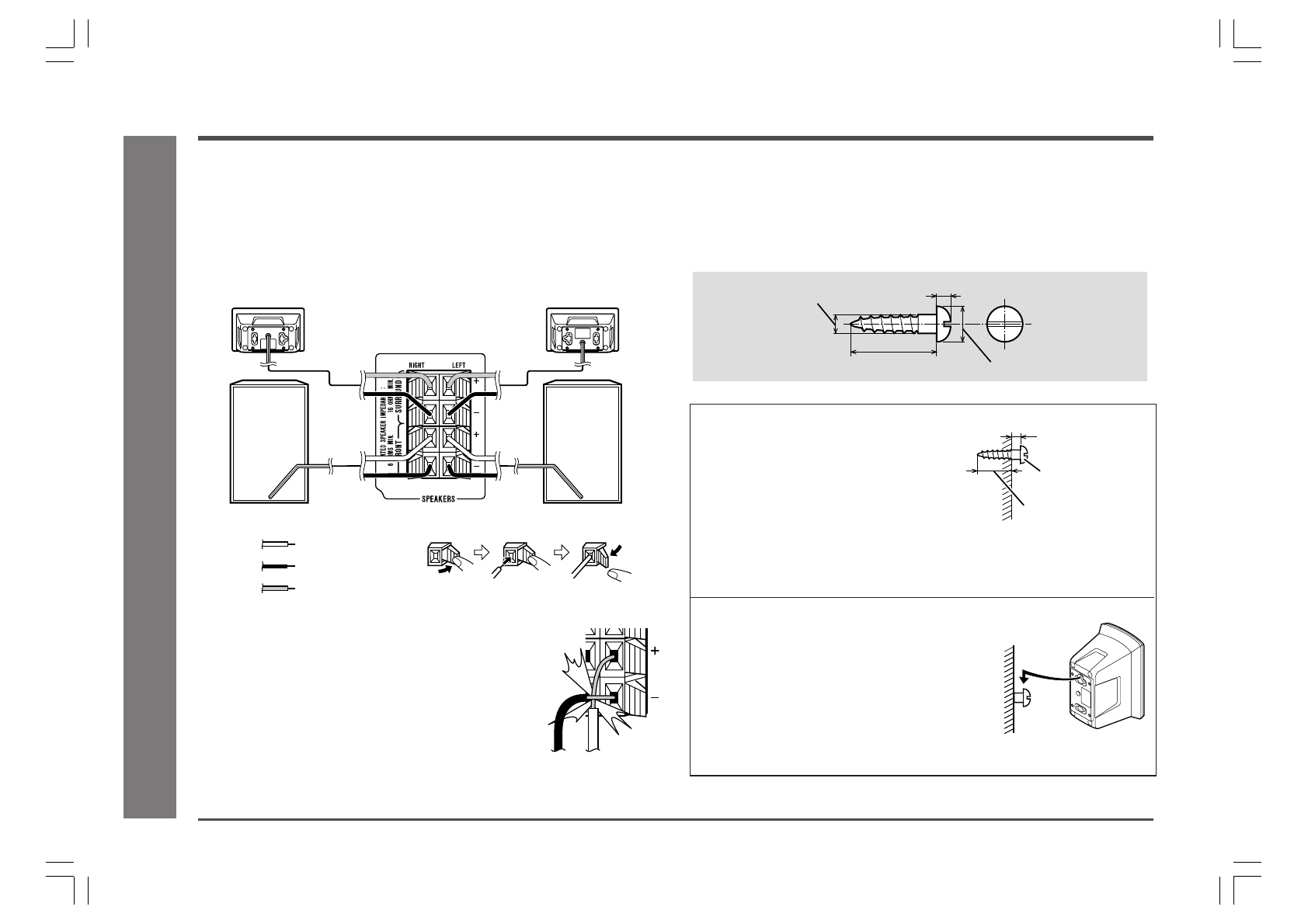

Подключение громкоговорителей

Передние Громкоговорители

Подсоедините черный провод к гнезду FRONT (–), а красный провод к гнезду
FRONT (+).

Громкоговорители окружающего звучания

Подсоедините черный провод к гнезду SURROUND (–), а серый провод к гнезду
SURROUND (+).

Внимание:

I

Если  Вы  используйте  другие  громкоговорители  с
полным  сопротивлением  ниже,  чем  номинальное,
а п п а р а т   м о ж е т   б ы т ь   п о в р е ж д е н .   П е р е д н и е
г р о м к о г о в о р и т е л и :   8   О м .   Г р о м к о г о в о р и т е л и
окружающего звучания: 16 Ом.

I

Не перепутать провода правого канала и левого канала.
Правая акустическая система - это та с правой стороны,
когда Вы смотрите спереди на аппарат.

I

Не  допускать  контакта  незащищенных  проводов
громкоговорителей между собой.

I

Не  позволять  каким-либо  предметам  попасть  внутрь
или быть расположенным в каналах отражателя нижних
частот.

I

Не  стоять  и  не  сидеть  на  акустических  системах.  Это
может вызывать травму.

Громкоговоритель окружающего
звучания (правый)

Громкоговоритель окружающего
звучания (левый)

Передний громкоговоритель
(правый)

Передний громкоговоритель
(левый)

Красный

Черный

Серый

H

Для крепления громкоговорителей
окружающего звучания на стене

Конструкция громкоговорителей окружающего звучания позволяет подвесить
их  на  стене.  Не  забудьте  использовать  винты,  такого  типа  и  размера,  как
показано ниже.

1

Вкрутите  в  стену  по  одному
винту  для  каждого  громко-
говорителя

I

Убедитесь, что и винт и стена могут выдержать нагрузку в 20 кг.

I

Вкрутите  винты  таким  образом,  чтобы  между  стеной  и  головкой  винта
оставался зазор около 5 мм.

2

Закрепите  громкоговоритель
о к р у ж а ю щ е г о   з в у ч а н и я   н а
стене  таким  образом,  чтобы
г о л о в к а   в и н т а   в о ш л а   в
прорезь на громкоговорителе
окружающего звучания.

9 мм

32 мм

5 мм

Мин. 22 мм

Мин. 17 мм

5 мм

Крепежный винт
для стены

Поверхность стены

Поверхность
стены

Неправиьно

Подсоединение проводов системы (продолжение)
