Подготовка к использованию

- Подсоединение проводов системы -

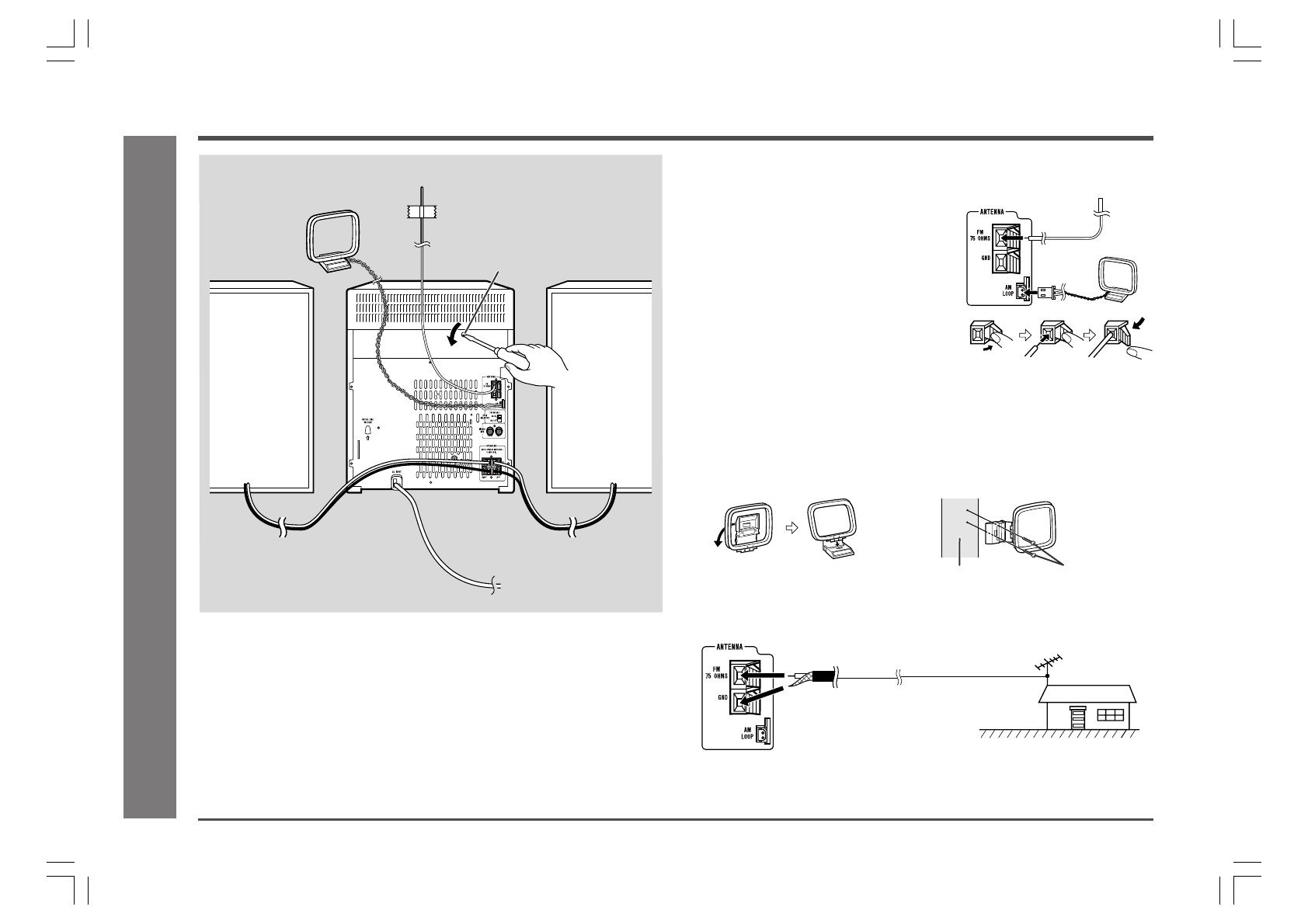

Подсоединение проводов системы

Левый
громкого-
воритель

Рамочная АМ-антенна

ЧМ-антенна

Правый
громкого-
воритель

Транспорти-
ровочный винт

К сетевой розетке
(См. стр. 8.)

H

Удаление транспортировочного винта

Перед включением питания не забудьте удалить транспортировочный винт
на  задней  панели  аппарата  с  помощью  отвертки  с  плоским  лезвием  или
монеты.

Примечание:

Этот  винт  Вам  понадобится  при  повторной  транспортировке  аппарата.
Пожалуйста, сохраните его (см. стр. 27).

H

Подсоединение антенны

Прилагаемая антенна ЧМ:

Подсоединить провод антенны ЧМ к гнезду
FM 75 OHMS и найти положение провода,
о б е с п е ч и в а ю щ е е   н а и в ы с ш и й   у р о в е н ь
принимаемого сигнала.

Прилагаемая рамочмая АМ-антенна:

П о д с о е д и н и т ь   п р о в о д   р а м о ч н о й   А М -
антенны к гнезду AM LOOP.
У с т а н о в и т ь   р а м о ч н у ю   А М - а н т е н н у   в
п о з и ц и ю   д л я   о п т и м а л ь н о г о   п р и е м а .
Установить рамочную АМ-антенну на полку
или в подобное место или прикрепить ее к
стойке или стене винтами (винты не входят
в комплект поставки).

Примечания:

Р а з м е щ е н и е   а н т е н н ы   н а   с т е р е о с и с т е м е   и л и   в б л и з и   п р о в о д а   п и т а н и я
переменного тока может вызывать помехи. Для наилучшего приема размещайте
антенну подальше от стереосистемы.

Установка рамочной АМ-антенны:

<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать  наружную
ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:

При  использовании  наружной  ЧМ-антенны  отсоединить  провод  прилагаемой
ЧМ-антенны.

Винты (не входят в
комплект поставки)

Стена

Наружная
ЧМ-антенна

Коаксиальный
кабель 75 ом
