Подключение громкоговорителей

Передние Громкоговорители

Подсоедините  черный  провод  к  гнезду  FRONT  (–),  а  красный  провод  к
гнезду FRONT (+).

Громкоговорители окружающего звучания

Подсоедините черный провод к гнезду SURROUND (–), а серый провод к
гнезду SURROUND (+).

Внимание:

I

Если  Вы  используйте  другие  громкоговорители  с
полным  сопротивлением  ниже,  чем  номинальное,
а п п а р ат   м оже т   б ы т ь   п о в р е ж д е н .   П е р ед н и е
г р о м ко го в о р и т е л и :   8   О м .   Г р о м ко го в о р и т е л и
окружающего звучания: 16 Ом.

I

Не  перепутать  провода  правого  канала  и  левого
канала. Правая акустическая система - это та с правой
стороны, когда Вы смотрите спереди на аппарат.

I

Не допускать контакта незащищенных проводов
громкоговорителей между собой.

I

Не  позволять  каким-либо  предметам  попасть  внутрь  или  быть
расположенным в каналах отражателя нижних частот.

I

Не стоять и не сидеть на акустических системах. Это может вызывать
травму.

Подготовка к использованию

H

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоединить  провод  ЧМ-антенны  к  гнезду  FM  75  OHMS  и  найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.

Прилагаемая рамочная AM-антенна:

Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить  рамочную  AM-антенну  на  полку  или  в  подобное  место  или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).

Примечания:

Не  класть  антенну  на  главный  аппарат  вблизи  кабеля  питания  перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.

Установка рамочной АМ-антенны:

<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:

П р и   и с п ол ь з о в а н и и   н а р у ж н о й   Ч М - а н т е н н ы   о т с о ед и н и т ь   п р о в од
прилагаемой ЧМ-антенны.

Винты (не входят в
комплект поставки)

Стена

Наружная
ЧМ-антенна

Коаксиальный
кабель 75 Ом.

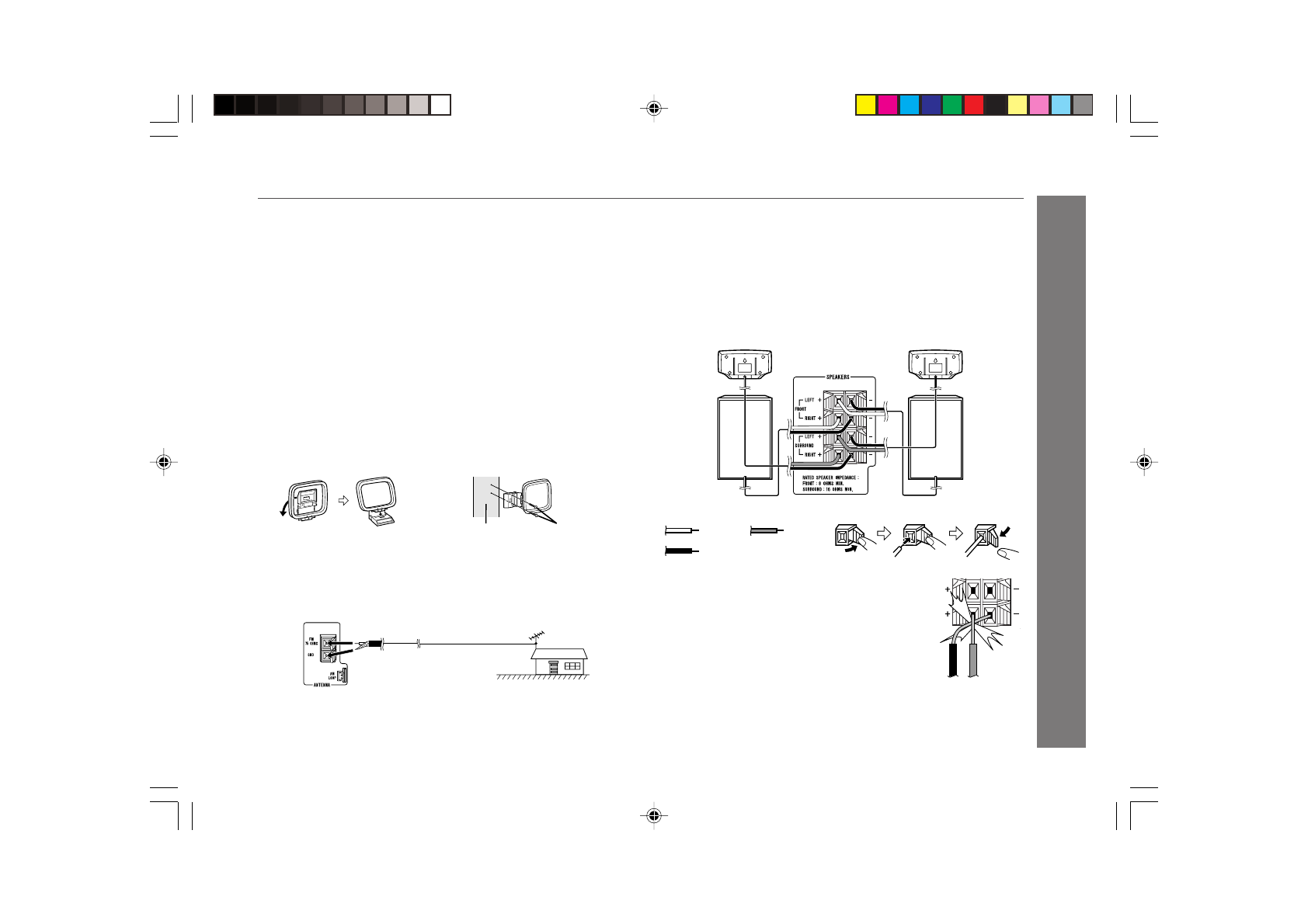

Громкоговоритель окружающего
звучания (правый)

Громкоговоритель окружающего
звучания (левый)

Передний громкоговоритель
(правый)

Передний громкоговоритель
(левый)

Красный

Черный

Серый
