CD-XP160WR

9

TINSZ0203SJZZ

H

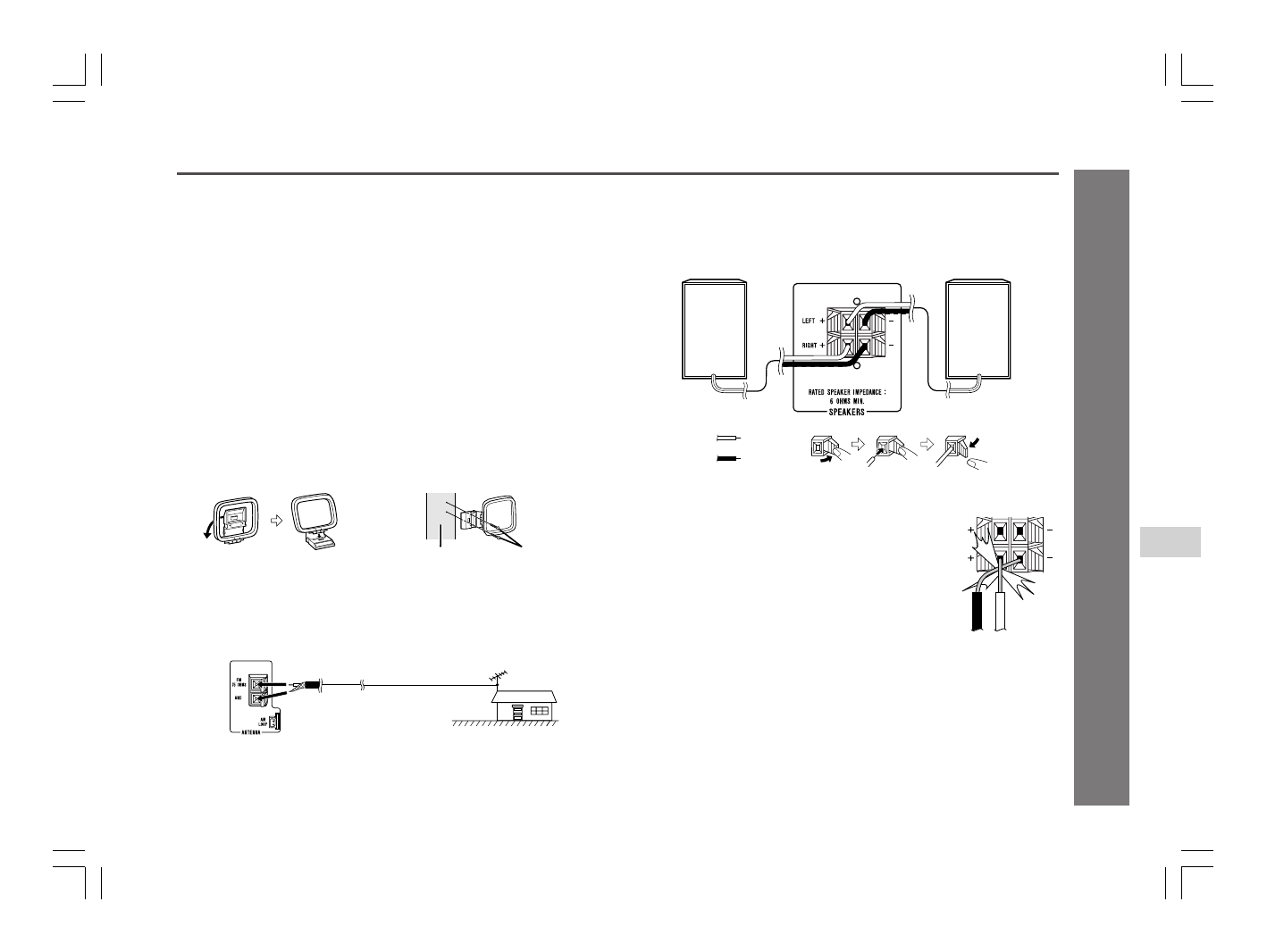

Подключение громкоговорителей

Подсоедините  черный  провод  к  отрицательному  гнезду  (–),  а  красный
провод к положительному гнезду (+).

Внимание:

I

И с п ол ь з у й т е   г р о м ко го в о р и т е л и   с   п ол н ы м
с о п р о т и в л е н и е м   6   О м   и л и   б ол е е   п о с кол ь к у
г р о м ко го в о р и т е л и

с

м е н ь ш и м

п ол н ы м

сопротивлением могут повредить аппарат.

I

Не  перепутать  провода  правого  канала  и  левого
канала. Правая акустическая система - это та с правой
стороны, когда Вы смотрите спереди на аппарат.

I

Не допускать контакта незащищенных проводов
громкоговорителей между собой.

I

Не  позволять  каким-либо  предметам  попасть
внутрь или быть расположенным в каналах отражателя нижних частот.

I

Не стоять и не сидеть на акустических системах. Это может вызывать
травму.

Примечания:

I

Решетки не являются съемными.

I

Между  правым  и  левым  громкоговорителями  нет  физического
различия.

Подготовка к использованию

H

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоединить  провод  ЧМ-антенны  к  гнезду  FM  75  OHMS  и  найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.

Прилагаемая рамочная AM-антенна:

Подсоединить провод рамочной AM-антенны к гнезду AM LOOP.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить  рамочную  AM-антенну  на  полку  или  в  подобное  место  или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).

Примечания:

Не  класть  антенну  на  главный  аппарат  вблизи  кабеля  питания  перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.

Установка рамочной АМ-антенны:

<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:

П р и   и с п ол ь з о в а н и и   н а ру ж н о й   Ч М - а н т е н н ы   о т с о ед и н и т ь   п р о в од
прилагаемой ЧМ-антенны.

Винты (не входят в
комплект поставки)

Стена

Черный

Красный

Неправильно

2

Наружная
ЧМ-антенна

Коаксиальный
кабель 75 Ом.

Правый громкоговоритель

Левый громкоговоритель
