CD-E800WR

Подготовка к использованию

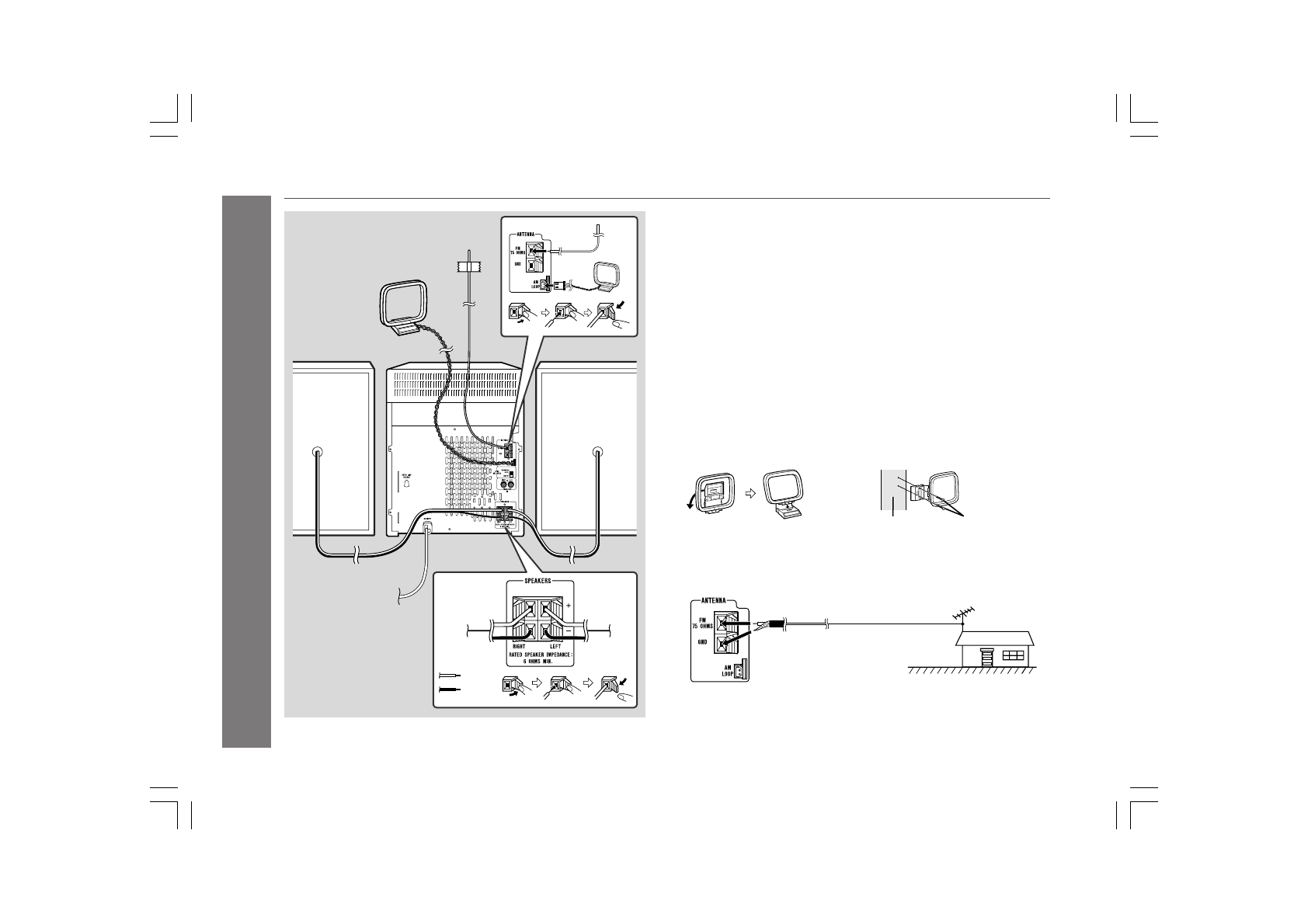

Подсоединение проводов системы

Черный

Красный

Рамочная
AM-антенна

ЧМ-aнтенна

Левый

громкоговоритель

Правый
громкоговоритель

К сетевой
розетке
(См. стр. 8.)

H

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоединить  провод  ЧМ-антенны  к  гнезду  FM  75  OHMS  и  найти
положение провода, обеспечивающее наивысший уровень принимаемого
сигнала.

Прилагаемая рамочная AM-антенна:

П од с о ед и н и т ь   п р о в од   ра м оч н о й   A M - а н т е н н ы   к   г н е з д у   A M   LO O P.
Установить рамочную AM-антенну в позицию для оптимального приема.
Установить  рамочную  AM-антенну  на  полку  или  в  подобное  место  или
прикрепить ее к стойке или стене винтами (винты не входят в комплект
поставки).

Примечание:

Не  класть  антенну  на  главный  аппарат  вблизи  кабеля  питания  перем.
током. Это может вызвать помехи. Следует располагать антенну подальше
от аппарата для лучшего приема.

Установка рамочной АМ-антенны:

<Сборка>

<Крепление к стене>

Наружная ЧМ-антенна:

Если  требуется  еще  лучший  прием  сигнала,  следует  использовать
наружную ЧМ-антенну. При этом, следует консультироваться с дилером.

Примечание:

П р и   и с п ол ь з о в а н и и   н а ру ж н о й   Ч М - а н т е н н ы   о т с о ед и н и т ь   п р о в од
прилагаемой ЧМ-антенны.

Винты (не входят в
комплект поставки)

Стена

Наружная
ЧМ-антенна

Коаксиальный
кабель 75 ом
