Задняя панель - Samsung MX-JS5500 - Инструкция по эксплуатации - Страница 7

02
Начало работы

1

Разъемы AUX IN 1

1.

Подключение внешнего устройства, например

MP3-проигрывателя.

•  Подключите разъем AUX IN 1 на задней панели

главного устройства к разъему Audio Out

внешнего устройства/MP3-проигрывателя.

•  Нажмите кнопку

AUX 1/2

 (ДОП. 1/2) для выбора

разъема AUX1.

2

Разъемы AUX IN 2

1.

С помощью аудиокабеля (не входит в комплект)

подключите разъем AUX IN 2 на главном

устройстве к разъему Audio Out на внешнем

аналоговом устройстве.

•  Убедитесь, что цвета разъемов совпадают.

•  Если внешнее аналоговое устройство оснащено

только одним разъемом Audio Out, то кабель

можно подключить к левому или правому разъему.

•  Нажмите кнопку

AUX 1/2

 (ДОП. 1/2) для выбора

разъема AUX 2.

•  Если кнопки не нажимаются более 8 часов в

режиме AUX, питание устройства автоматически

отключится.

3

Разъемы для FM-антенны

1.

Подключите FM-антенну в гнездо для разъема

FM-антенны.

2.

Плавно перемещайте антенный провод, пока

не найдете место с хорошим приемом сигнала,

затем закрепите его на стене или другой жесткой

поверхности.

3.

Если прием слабый, возможно, потребуется

установить наружную антенну. Для этого

подключите наружную FM-антенну к разъему

FM на задней панели системы, используя

коаксиальный кабель 75 Ом (не входит в комплект

поставки).

4

ТОЛЬКО ДЛЯ ОБСЛУЖИВАНИЯ

Разъем предназначен только для технического

обслуживания. Не использовать.

5

Разъемы для 4.0-канального

громкоговорителя (MX-JS5000)

Разъемы для 4.1-канального

громкоговорителя (MX-JS5500)

1.

Чтобы получить звук хорошего качества, при

подключении к разъемам громкоговорителей

убедитесь, что цвета разъемов и гнезд

громкоговорителей совпадают.

•  ЛЕВЫЙ канал (маркировка   ).
•  ПРАВЫЙ канал (маркировка   ).
•  Фронтальный и высокочастотный

громкоговорители вместе.

•  Не вставляйте фиолетовый разъем САБВУФЕРА

в гнездо громкоговорителя белого или

красного цвета.

6

ПИТАНИЕ

•  Подключайте только прилагаемый кабель

питания.

7

Охлаждающий вентилятор

•  Вентилятор работает при включенном питании

устройства.

Если установить минимальную мощность,

вентилятор отключится.

При установке устройства необходимо

обеспечить как минимум 10 см свободного

пространства со всех сторон вентилятора.

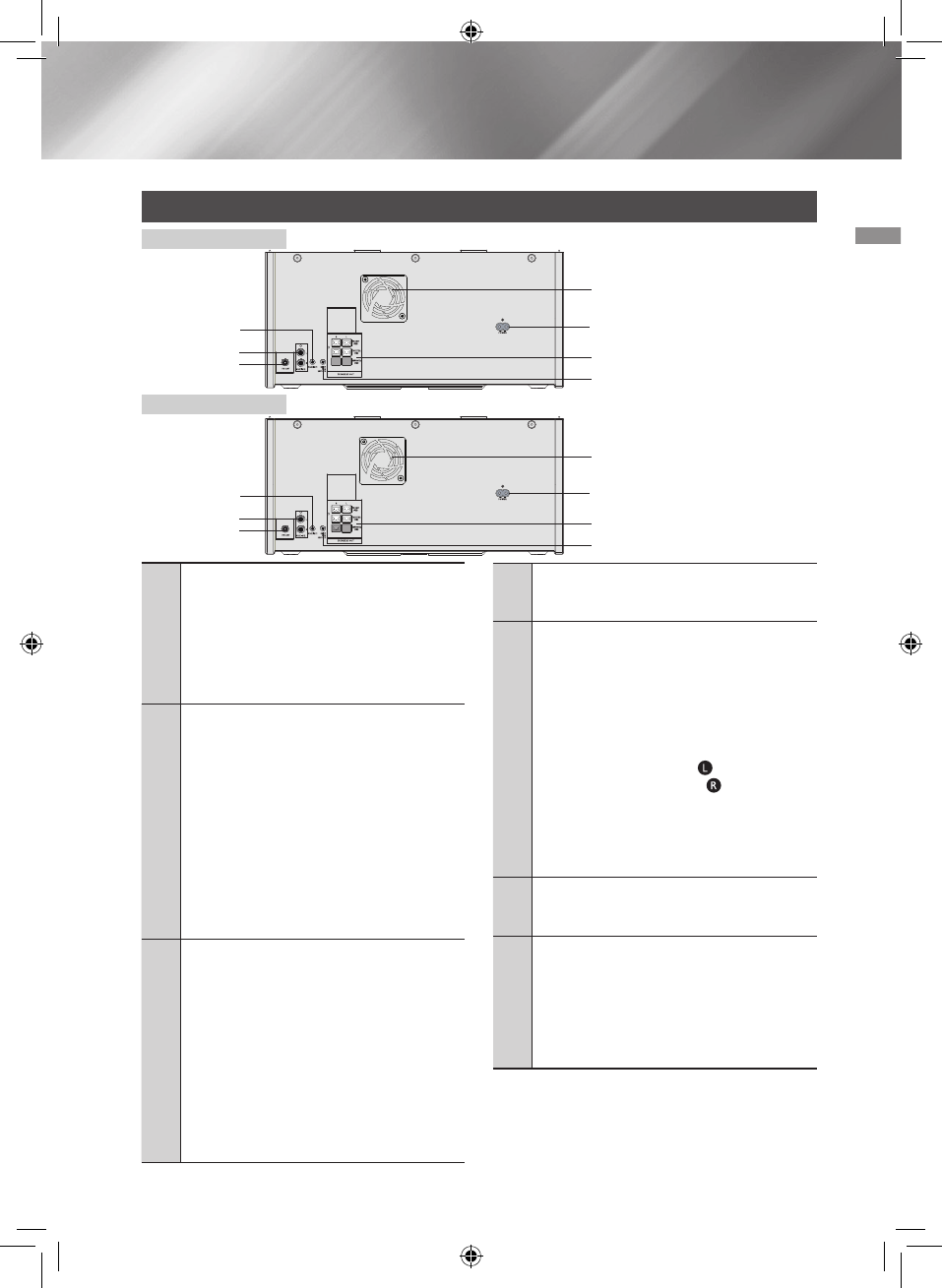

Задняя панель

MX-JS5000

2
3

4

5

6

7

1

MX-JS5500

2
3

4

5

6

7

1
