Подключение видеовыхода системы к телевизору

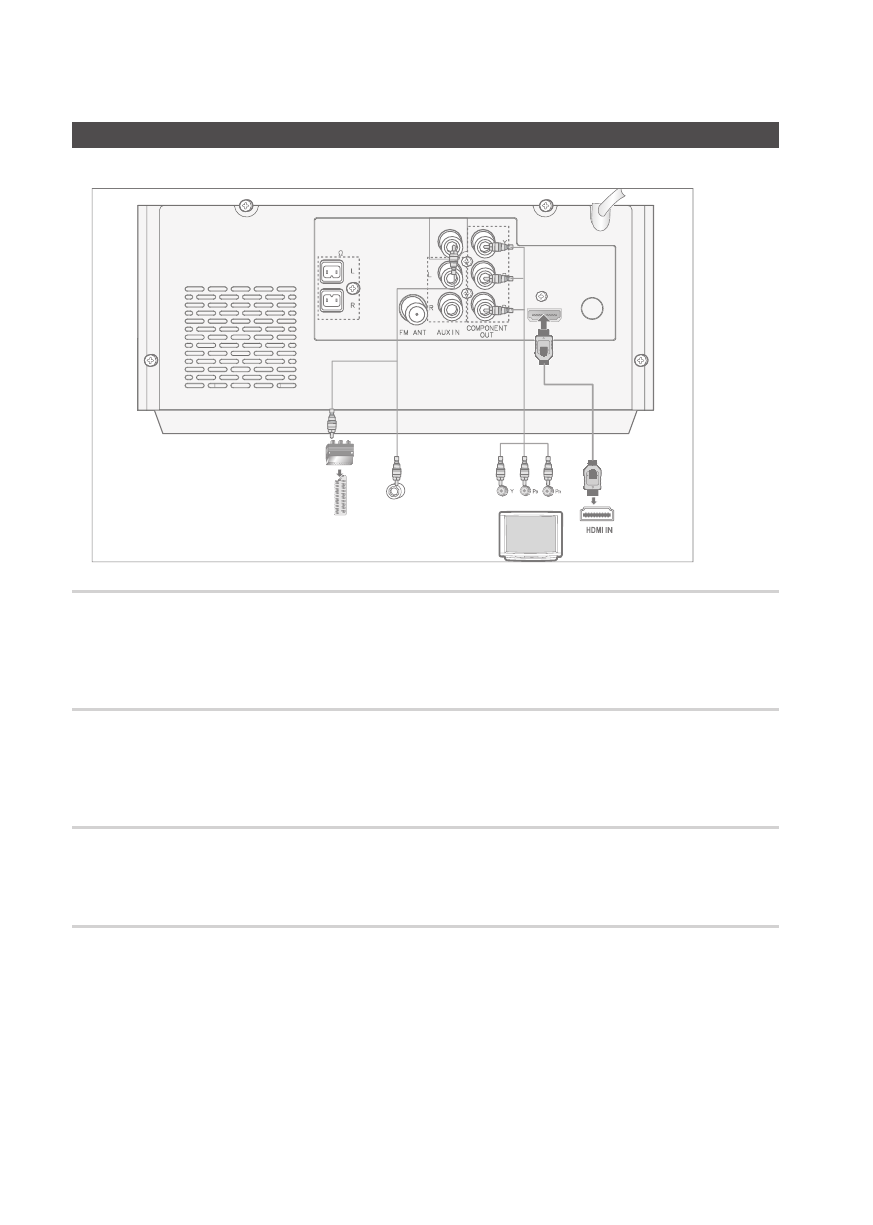

Выберите один из способов подключения к телевизору.

ВАРИАНТ 1: Компонентный видеосигнал (ЛУЧШЕЕ КАЧЕСТВО)

Если телевизор имеет компонентные видеовходы, подсоедините компонентный видеокабель (не входит в
комплект) к гнездам

COMPONENT OUT

 (Pr, Pb и Y) на задней панели проигрывателя DVD к

компонентным видеовходам телевизора.

ВАРИАНТ 2 : Scart (только для Европы)

Если телевизор оснащен входом SCART, подсоедините один конец прилагаемого видеокабеля к гнезду
VIDEO OUT на задней панели устройства, а другой - к разъему VIDEO адаптера Scart, затем
подсоедините разъем адаптера SCART к разъему SCART IN на телевизоре.

ВАРИАНТ 3: Композитный видеосигнал (ХОРОШЕЕ КАЧЕСТВО)

Подсоедините поставляемый видеокабель к гнезду

VIDEO OUT

 на задней панели устройства и к гнезду

VIDEO IN телевизора.

ВАРИАНТ 4 :

HDMI(НАИЛУЧШЕЕ КАЧЕСТВО)

Подсоедините кабель HDMI (не входит в комплект) к гнезду

HDMI OUT

 в задней части проигрывателя

DVD и гнезду HDMI IN телевизора.

✎

ПРИМЕЧАНИЕ

`

Разрешение, доступное для выхода HDMI: 480p(576p), 720p,1080i/1080p. Параметры разрешения приведены на стр. 17.

`

При использовании компонентного/композитного видеовыхода устройство работает в режиме чересстрочной
развертки 480i(576i).

`

После установки видео подключения установите источник входного сигнала на телевизоре в соответствие с выходным
сигналом устройства.
Прежде чем выбрать источник входного видеосигнала на телевизоре, включите устройство. Информацию о выборе
источника входного сигнала телевизора можно найти в инструкции к телевизору.
