23

Подк лючите провода красного

•

цвета к разъему “+”, а провода
черного цвета — к разъему “-”.

3

  Отпустите за жим разъема.

Подключение к динамикам:

4

  Отвинтите заглушки разъемов.

5

  Д л я левого динамика: найдите кабель

динамика, подк люченный к левому
разъему основного устройства.

6

  Вставьте до упора красный конец

кабел я динамика в красный (+) разъем.

7

  Закрепите винтами кабель в красном

(+) разъеме.

8

  Вставьте до упора серебристый конец

кабел я динамика в черный (-) разъем.

9

  Закрепите винтами кабель в черном (-)

разъеме.

10

  Повторите шаги 2-6 д л я правого

динамика.

a

b

c

a

c

b

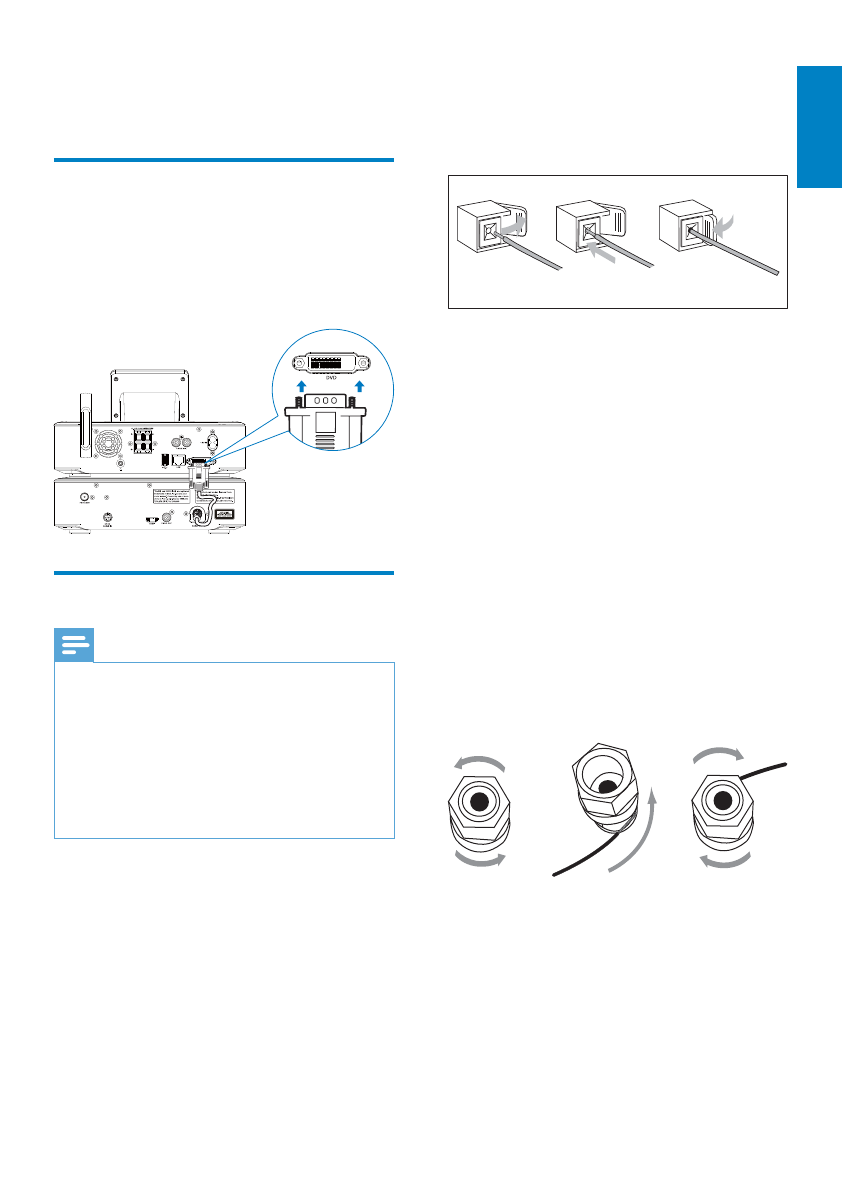

5 Подключение:

Подключение основного
устройства и системы CD/
DVD

Подк лючите кабель к разъему

•

DVD

CABLE IN

, как показано на рисунке.

Подключение динамиков

Примечание

Убедитесь, что цвета маркировки проводов

•

и ра зъемов динамиков совпа дают.
Д л я оптима льного зву чания используйте

•

только динамики, вход ящие в комплек т.
Подк лючайте только динамики,

•

сопротивление которых идентично или
выше сопротивления вход ящих в комплек т
динамиков. См. ра здел “Харак теристики” в
данном руководстве.

Подключения на основном устройстве

1

  Поднимите и удерживайте за жим

разъема.

2

  Вставьте защищенную часть провода

до конца.

Подк лючите провода правого

•

динамика к разъемам “R”, а левого
— к разъемам “L”.
