40

RU

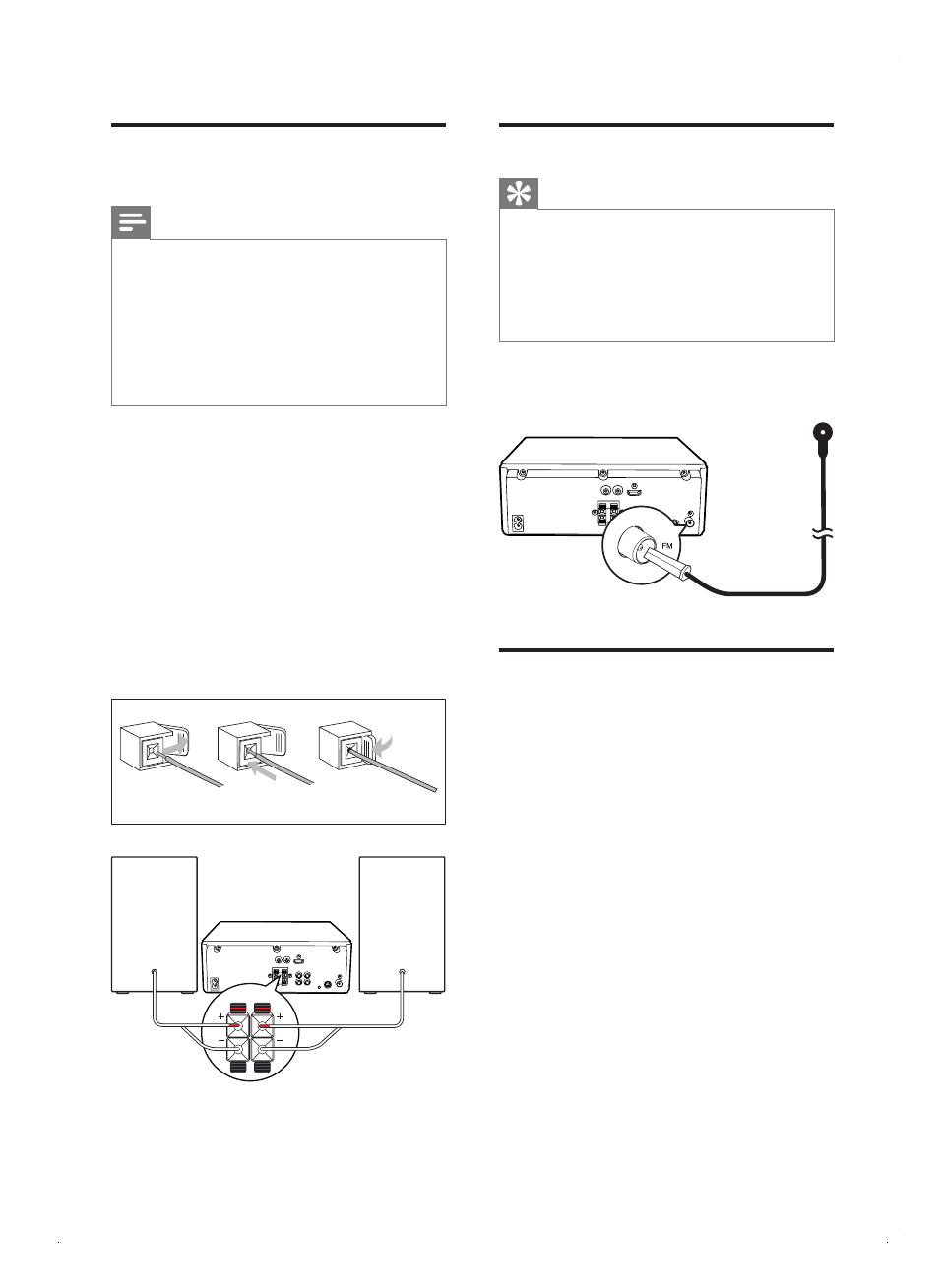

Подключение акустических

систем

Примечание

•

Убедитесь, что цвета маркировки проводов и

разъемов динамиков совпадают.

•

Для оптимального звучания используйте только

акустические системы, входящие в комплект.

•

Подключайте только акустические системы,

сопротивление которых идентично или выше

сопротивления акустических систем, входящих в

комплект. См. раздел "Характеристики" в данном

руководстве.

1

Поднимите и удерживайте зажим

разъема.

2

Вставьте защищенную часть провода до

конца.

•  Подключите провода правого

динамика к разъемам "

R

", а левого —

к разъемам "

L

".

•  Подключите провода красного

цвета к разъему "

+

", а провода

белого цвета — к разъему "

-

".

3

Отпустите зажим разъема.

a

b

c

R

L

Подключение FM-антенны

Совет

•

Для улучшения качества приема полностью

выдвиньте антенну и отрегулируйте ее положение.

•

Для лучшего приема стереодиапазона FM

подключите внешнюю антенну FM к разъему

FM-

АНТЕННА

.

•

Устройство не поддерживает прием на средних

волнах.

Подключите входящую в комплект антенну

FM к разъему

FM-АНТЕННА

 на устройстве.

Подключение видео/

аудиокабелей

Выберите оптимальное подключение видео,

поддерживаемое телевизором.

•

Вариант 1.

 Подключение к разъему

HDMI (для телевизоров, совместимых

со стандартами HDMI, DVI или HDCP).

•

Вариант 2.

 Подключение к

композитному видеоразъему (для

стандартных телевизоров).

Вариант 1: через разъем HDMI

Подключите кабель HDMI (не входит в

комплект) к:

•  разъему

HDMI

 (

ЦИФРОВОЙ ВЫХОД

А/В

) на данном устройстве;

•  входному разъему HDMI на телевизоре.
