33

Русский

Подключение запоминающего

устройства USB

Примечание

•

Для максимального качества передачи

данных используйте только кабель USB,

входящий в комплект поставки.

1

  Подключите поставляемый в

комплекте кабель USB к:

•  разъему

 на основном устройстве;

•  штекеру запоминающего

устройства USB.

Подключение питания

Примечание

•

Если шнур питания или ШТЕПСЕЛЬ

ПРИБОРА используются для отключения

устройства, доступ к разъединителю

должен оставаться свободным.

•

Риск повреждения устройства!

Убедитесь, что напряжение электросети

соответствует напряжению, указанному на

задней панели основного устройства.

•

Перед подключением шнура питания

убедитесь, что все остальные подключения

выполнены.

•

Не наступайте на сетевой шнур и не

защемляйте его, особенно в области вилки,

розетки и в месте выхода из устройства.

•

Отключайте устройство от сети во время

грозы или во время длительного перерыва

в использовании.

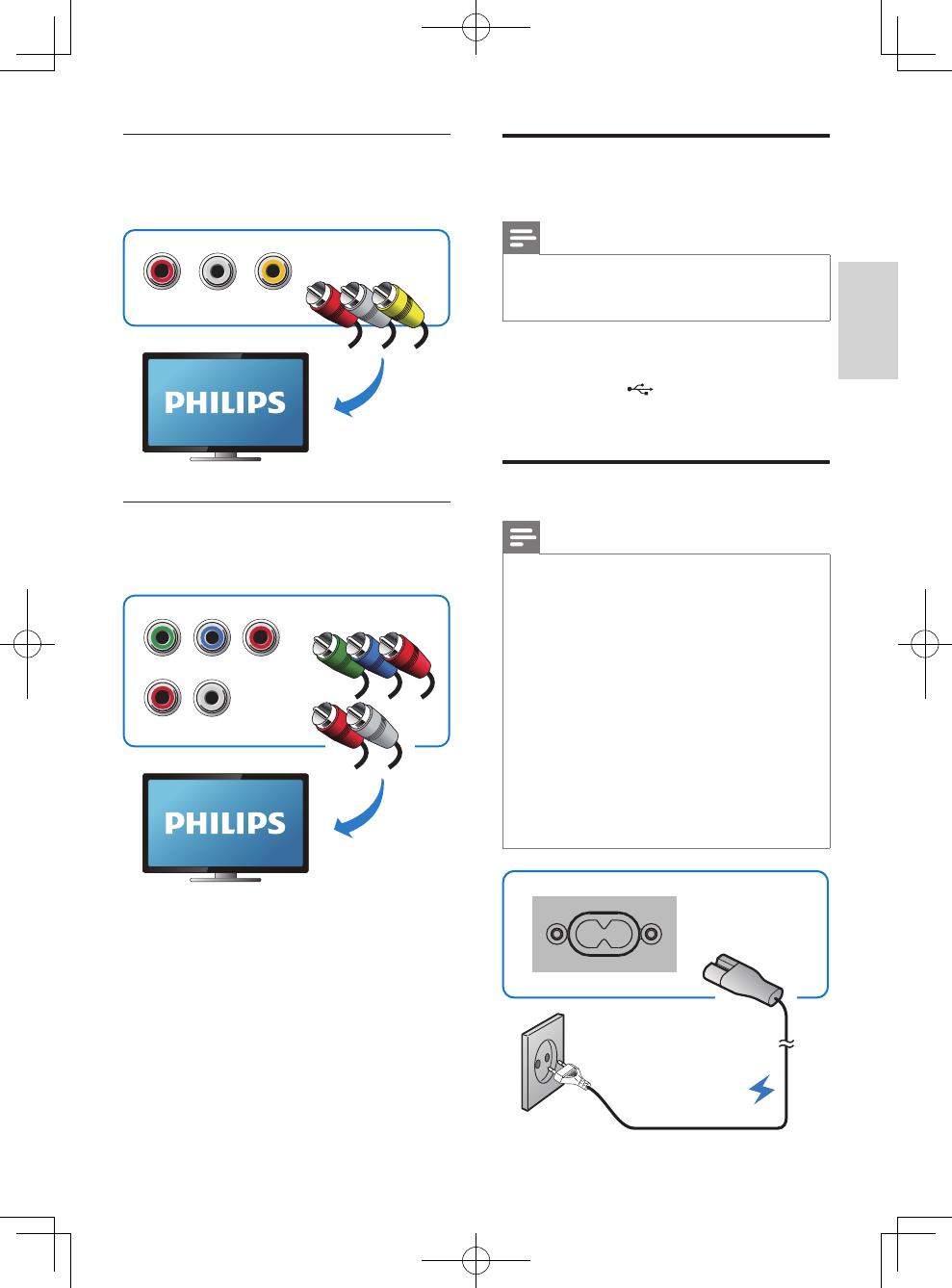

Вариант 1. Подключение

с помощью композитного

видеокабеля.

VIDEO

R

L

Вариант 2. Подключение с

помощью компонентных

видеокабелей.

L

R

Pr/Cr

Y

Pb/Cb

Подключение телевизора с прогрессивной

разверткой с помощью кабелей

компонентного видео для повышения

качества изображения.

RU
