Соединения задней панели

Типовая таблица находится на задней
панеле вашей системы.

A

Питание

Перед тем, как подсоединить сетевой провод
переменного тока к настенной розетке,
убедитесь в том, что все другие соединения уже
выполнены.

ПРЕДУПРЕЖДЕНИЕ!
– Для оптимального функционирования
пользуйтесь исключительно оригинальным
сетевым проводом.
– Никогда не выполняйте соединения и не
изменяйте их, если устройство включено в
сеть.

Во избежание перегрева система
снабжена встроенной предохранительной
цепью. Следовательно, в чрезвычайных
условиях ваша система может
автоматически переключиться на
резервный режим. Если это произойдет,
то перед использованием системы
подождите, пока она остынет

(не для всех

версий)

.

B

Соединение антенн

Соедините поставляемую в комплекте рамочную
антенну АМ и антенну FM в соответствующие
разъемы. Отрегулируйте положение антенны для
оптимального приема.

Антенна АМ

●

Расположите антенну как можно дальше от
телевизора, видеомагнитофона, а также других
источников электромагнитного излучения.

Fix the claw
to the slot

Подготовка

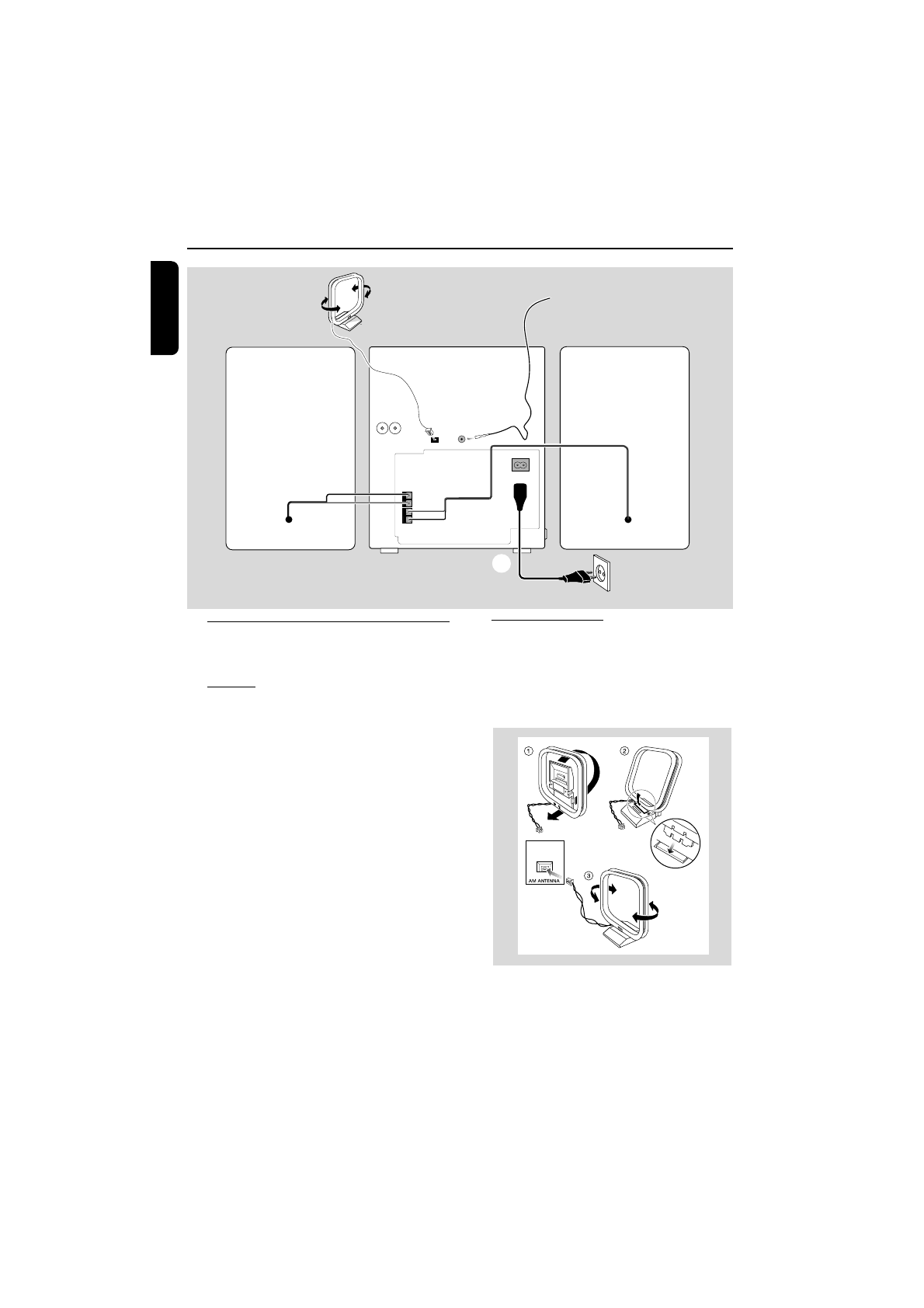

SPEAKERS 6

Ω

R

+

–

L

–

+

SUBWOOFER

OUT

AUX/
CDR

IN

AM ANTENNA

AC

MAINS

A

B

C

FM ANTENNA

колонка

(правая)

колонка

(левая)

сетевой провод переменного тока

проволочная антенна FM

рамочная

антенна АМ

закрепите

выступ в щель
