4

RQT8044

УКР

АЇНСЬКА

РУССКИЙ ЯЗЫК

âESKY

РУССКИЙ ЯЗЫК

РУССКИЙ ЯЗЫК

К основной

сетевой

розетке дома/

квартиры

3

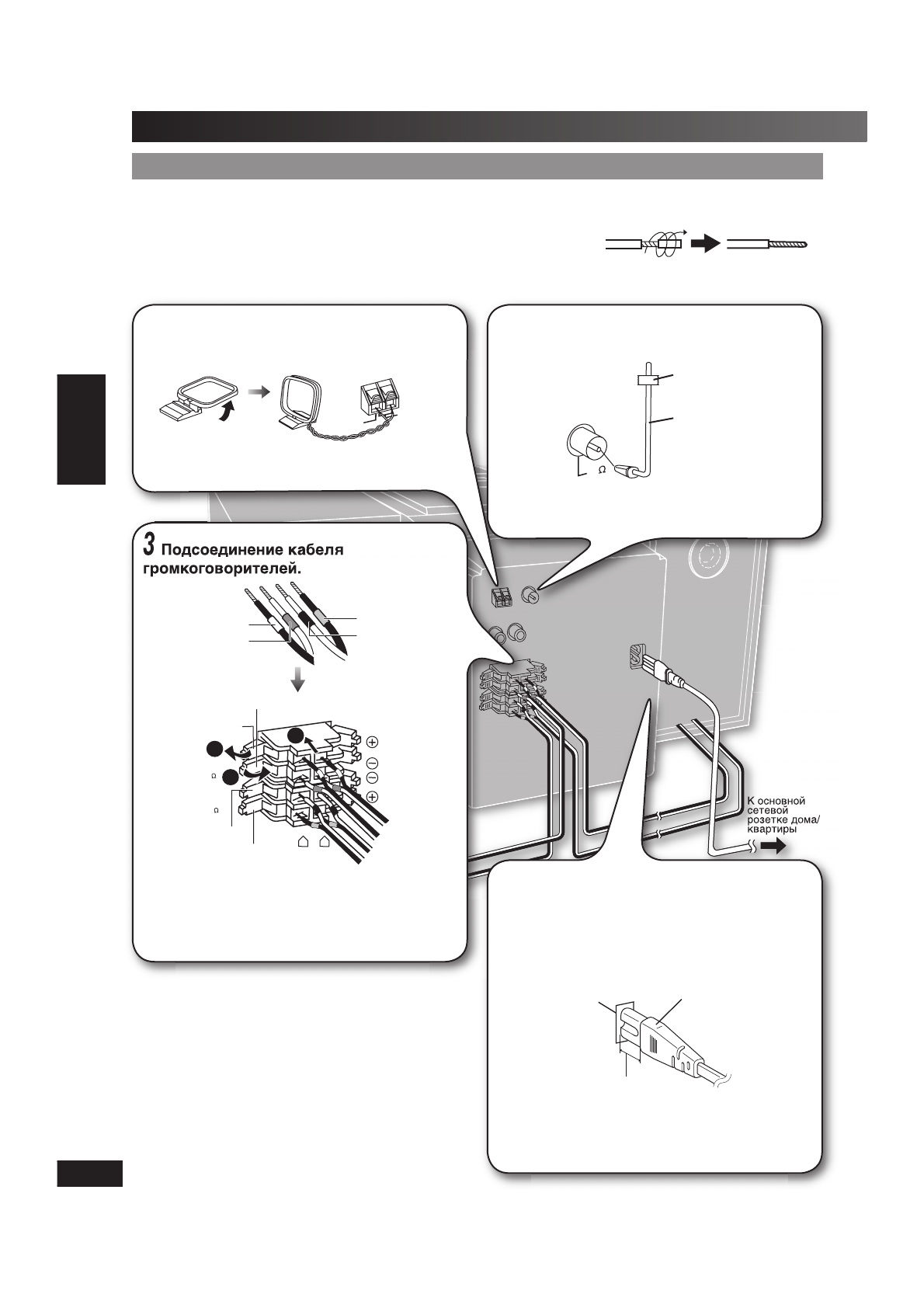

Подсоединение кабеля

громкоговорителей.

Кабели с белыми и синими ярлычками используются
для высокой частоты.
Кабели с красными и черными ярлычками
используются для низкой частоты.

Н е п р а в и л ь н о е   п од к л ю ч е н и е   м ож е т   в ы з в а т ь

повреждение изделия.

AM AN

T

EXT

LOO

P

Рамочная AM-антенна

1

Подсоединение рамочной

AM-антенны.

Установите антенну вертикально на ее основе. Свободный
провод антенны должен быть отделен от других проводов и
шнуров.

฀฀

฀

฀฀

฀

฀฀

красными

черными

белыми

синими

серый (+)

синими (–)

черными (–)

красными (+)

4

Подсоединение сетевого кабеля

переменного тока.

• Входящий в комплект сетевой кабель переменного

тока предназначен для использования исключительно
с данным изделием.

  Не используйте его с другим оборудованием.

Установка разъема

Разъем

Приблизительно 3,5 мм

Даже если разъем полностью вставлен в гнездо, то,
в зависимости от типа гнезда, часть разъема может
выступать, как показано на рисунке. Тем не менее, это не
создает никаких проблем для использования изделия.

Гнездо для кабеля

2

Подсоединение FM-антенны для

помещений.

Клейкая
лента

FM-антенна для
помещений

Прикрепите лентой антенну к стене или колонне в положении,
в котором радиосигналы принимаются с наименьшими
препятствиями.

FM AN

T

75

22

Перед началом эксплуатации

Шаг

Шаг 1

 1

 - Выполнение соединений

 - Выполнение соединений

Подключайте сетевой кабель переменного тока лишь после соединения всех частей аппарата

.

Подготовка

Согните и снимите виниловые наконечники проводов динамика.
ИЛИ
Если проводы динамика без виниловых наконечников, прямо подсоедините
их к терминалам.
