4

RQTV0077

К сетевой розетке в помещении

(R)

(L)

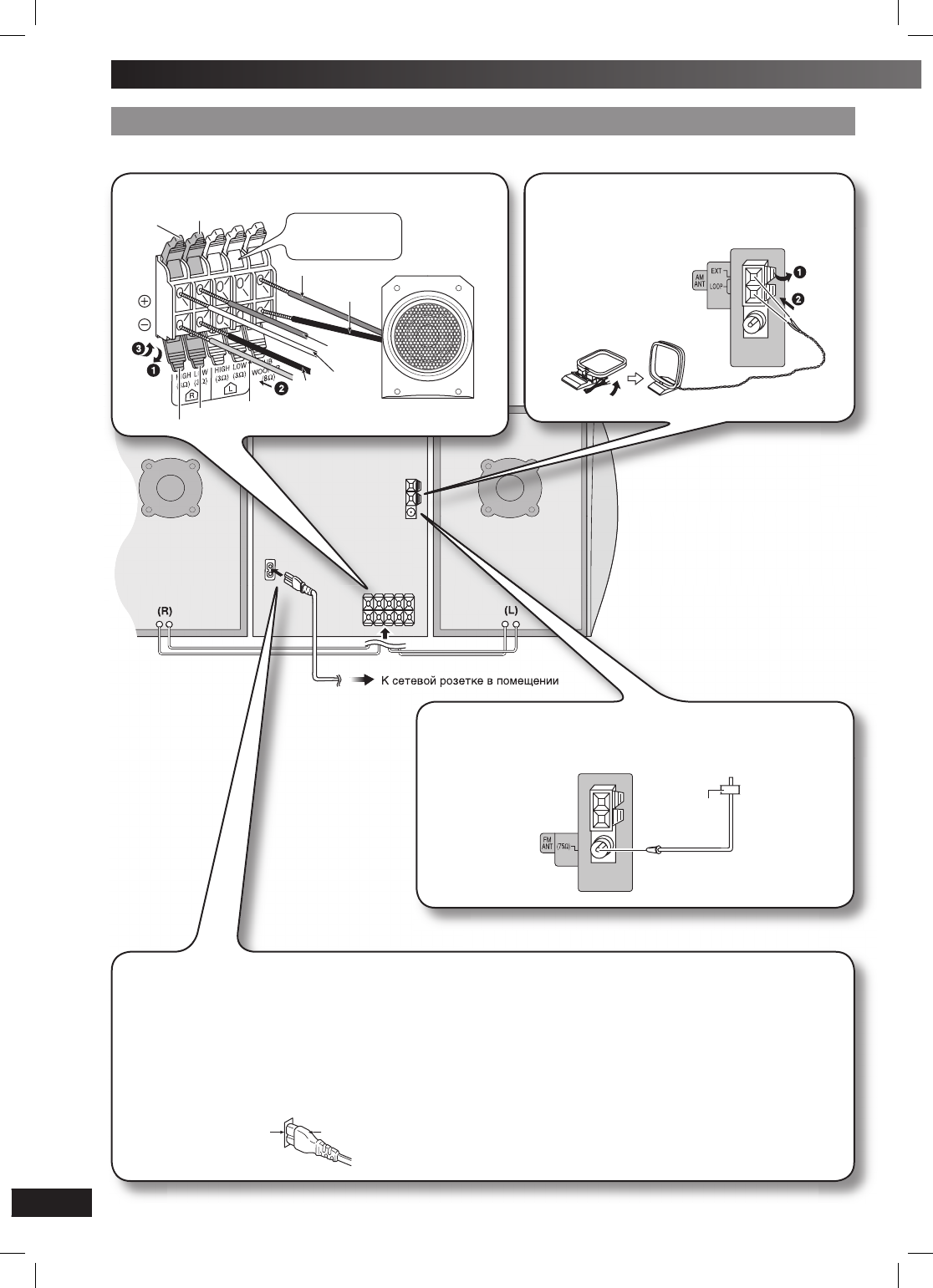

Перед началом эксплуатации

4

Подсоединение сетевого кабеля

переменного тока.

Установка разъема

Даже если разъем полностью вставлен в гнездо, то,
в зависимости от типа гнезда, часть разъема может
выступать, как показано на рисунке. Тем не менее,
это не создает никаких проблем для использования
изделия.

К Вашему сведению

Для экономии электроэнергии отключите аппарат от
сети, если он не используется в течение длительного
периода времени. При повторном включении аппарата
необходимо выполнить настройку некоторых
параметров памяти.

Примечание:

Входящий в комплект сетевой кабель переменного тока
предназначен для использования иск лючительно с данным
изделием.
Не используйте его с другим оборудованием.

Разъем

Гнездо для
кабеля

Шаг 1

Шаг 1

- Выполнение соединений

- Выполнение соединений

Подсоедините сетевой кабель переменного тока только лишь после подсоединения всех частей аппарата.

3

Подсоединение внутренней FM-антенны.

Прикрепите антенну клейкой лентой в положение наилучшего приема.

Клейкая

лента

2

Подсоединение рамочной

AM-антенны.

Установите антенну
в вертикальном
положении на основу.

4

1

Подсоединение кабелей громкоговорителей.

Серый (+)

Синий (–)

Серый

Синий

Черный

Красный

Красный (+)

Черный (–)

Красный (+)

Черный (–)

Подсоедините
левую (L) сторону
таким же образом

Сабвуфер

(SB-WAK640)
