Розпочинаючи роботу

4

Під’єднайте шнур живлення ЗС.

Установка з’єднувача в гніздо

Навіть якщо з’єднувач повністю вставлений в гніздо,
то залежно від типу гнізда частина з’єднувача може
виступати,  як  показано  на  малюнку.  Проте  це  не
спричиняє жодних проблем із використанням апарата.

Для довідки

Для економії електроенергії, коли пристрій не
використовується протягом тривалого часу,
від’єднайте його від мережі живлення змінного струму.
Після повторного підключення пристрою до мережі
живлення доведеться відновити деякі налаштування
пам’яті.

Примітка:

Шнур живлення ЗС, що додається до комплекту, призначений
для використання лише з цим апаратом.

З’єднувач

Гніздо для
кабеля

Крок 1

Крок 1

 – Здійснення під’єднань

 – Здійснення під’єднань

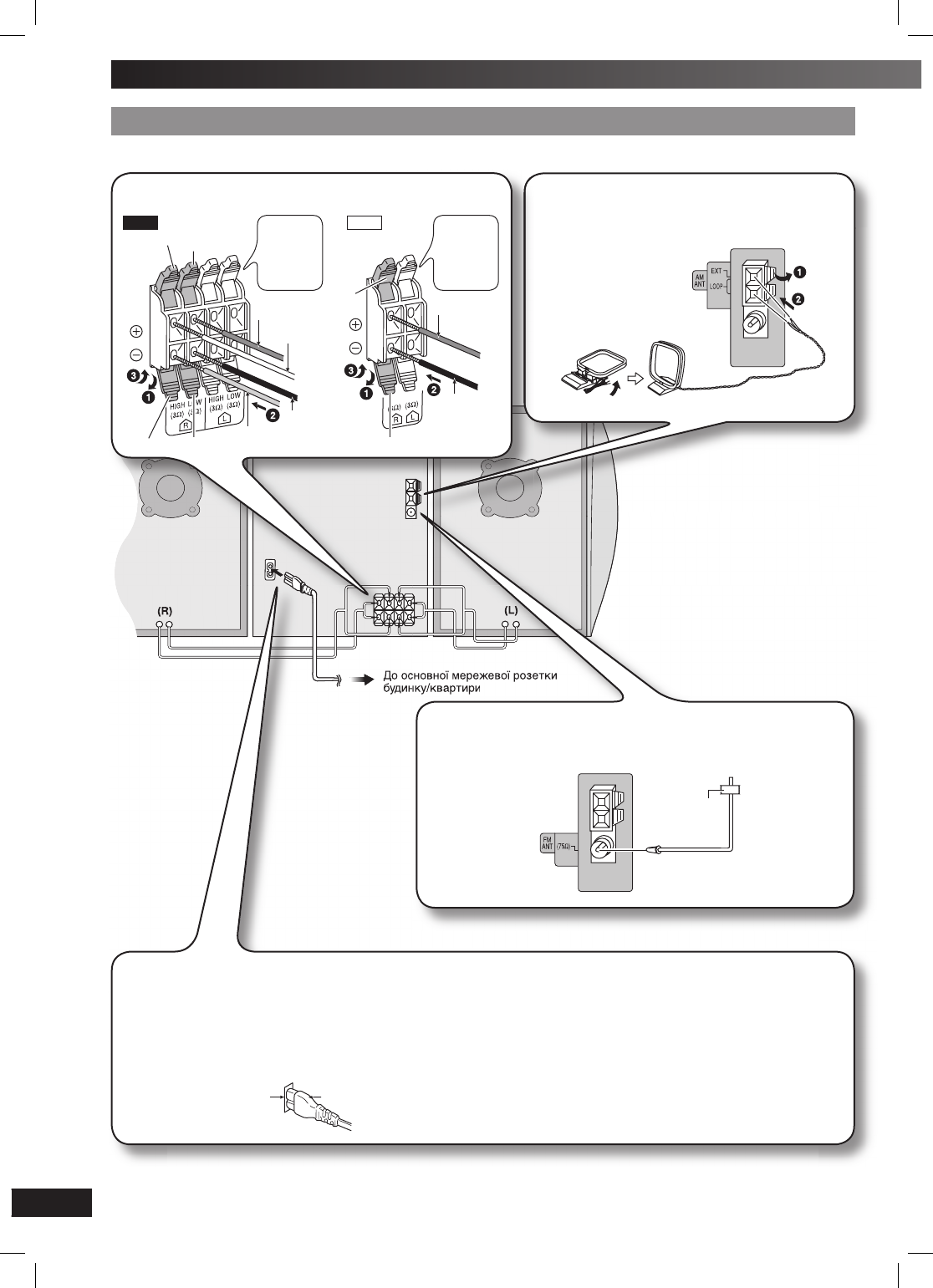

Під’єднуйте шнур живлення ЗС лише після з’єднання всіх частин апарата.

2

Під’єднайте рамкову AM-антену.

Встановіть антену
вертикально на її
основі.

1

Під’єднайте кабелі гучномовців.

Cipими (+)

Синіми (–)

Cipими

Синіми

Чорними

Червоними

Червоними (+)

Чорними (–)

Чорними

Червоними

Червоними (+)

Чорними (–)

AK340

AK240

Виконайте
підключення
лівого (L)
динаміка
таким самим
чином

Виконайте
підключення
лівого (L)
динаміка
таким самим
чином

3

Під’єднайте внутрішню FM-антену.

Закріпіть антену у місці найкращого прийому сигналу за допомогою
клейкої стрічки.

Клейка

стрічка

22
