Подключение

13

Подключение

2

Подключение
высокочастотных
динамиков к аппарату

1.  Ослабьте стопорную гайку, вращая её против

часовой стрелки.

2.  Вставьте оголённый конец провода в

отверстие сбоку каждой клеммы.

3.  Затяните стопорную гайку, вращая её по

часовой стрелке, чтобы закрепить провод.

Цвет

ВЧ Канал

Красный

Правый динамик

Белый

Левый динамик

Присоединение
низкочастотных
динамиков к аппарату

1.  Снимите защитный колпачок.

2.  Вставьте штекер "банан" в соответствующие

клеммы.

Цвет

НЧ Канал

Серый

Правый динамик

Голубой

Левый динамик

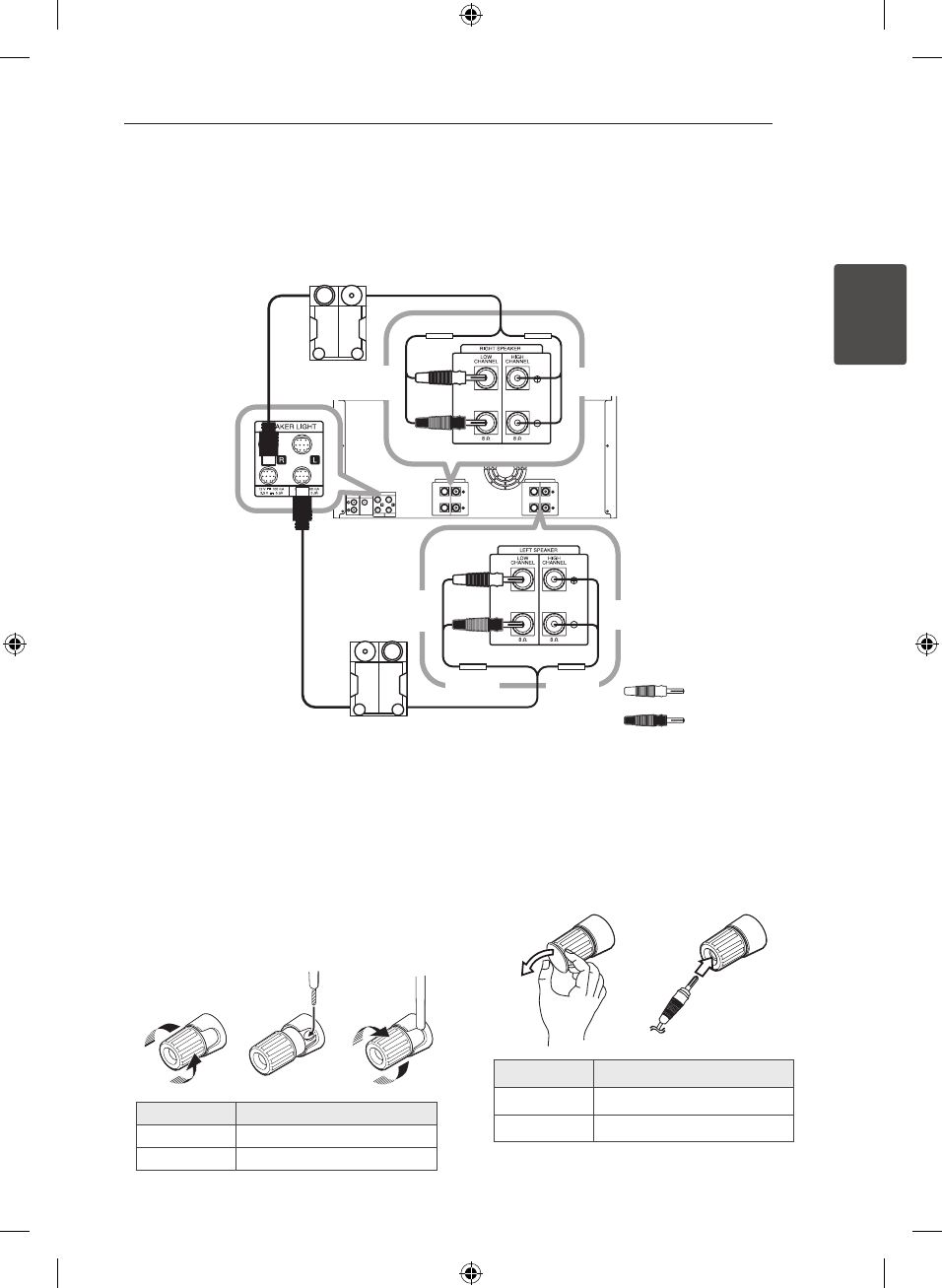

Подключение к динамикам

Подсоединяйте каждый провод с чёрной полоской к клеммам с маркировкой – (минус), а другие концы
к клеммам с маркировкой + (плюс).

Левый динамик

Правый динамик

Кабель

освещения

динамика

Кабель

освещения

динамика

однополюсная вилка с

боковыми пружинящими

накладками

Серый

Голубой

Красный

Белый

: Красный

: Чёрный

однополюсная вилка с

боковыми пружинящими

накладками

Кабель
динамика

Кабель
динамика

CM9730-FB_DRUSLLS_RUS.indd   13

2013-08-26

 4:59:27
