S–Video кабель
Видеокабель
Аудиокабель
Y Cb/Pb Cr/Pr
S–Video
Video in
Audio In
Кабель SCART
L
R
А
B
C
D
E
SOURCE
CH
VOL
MENU

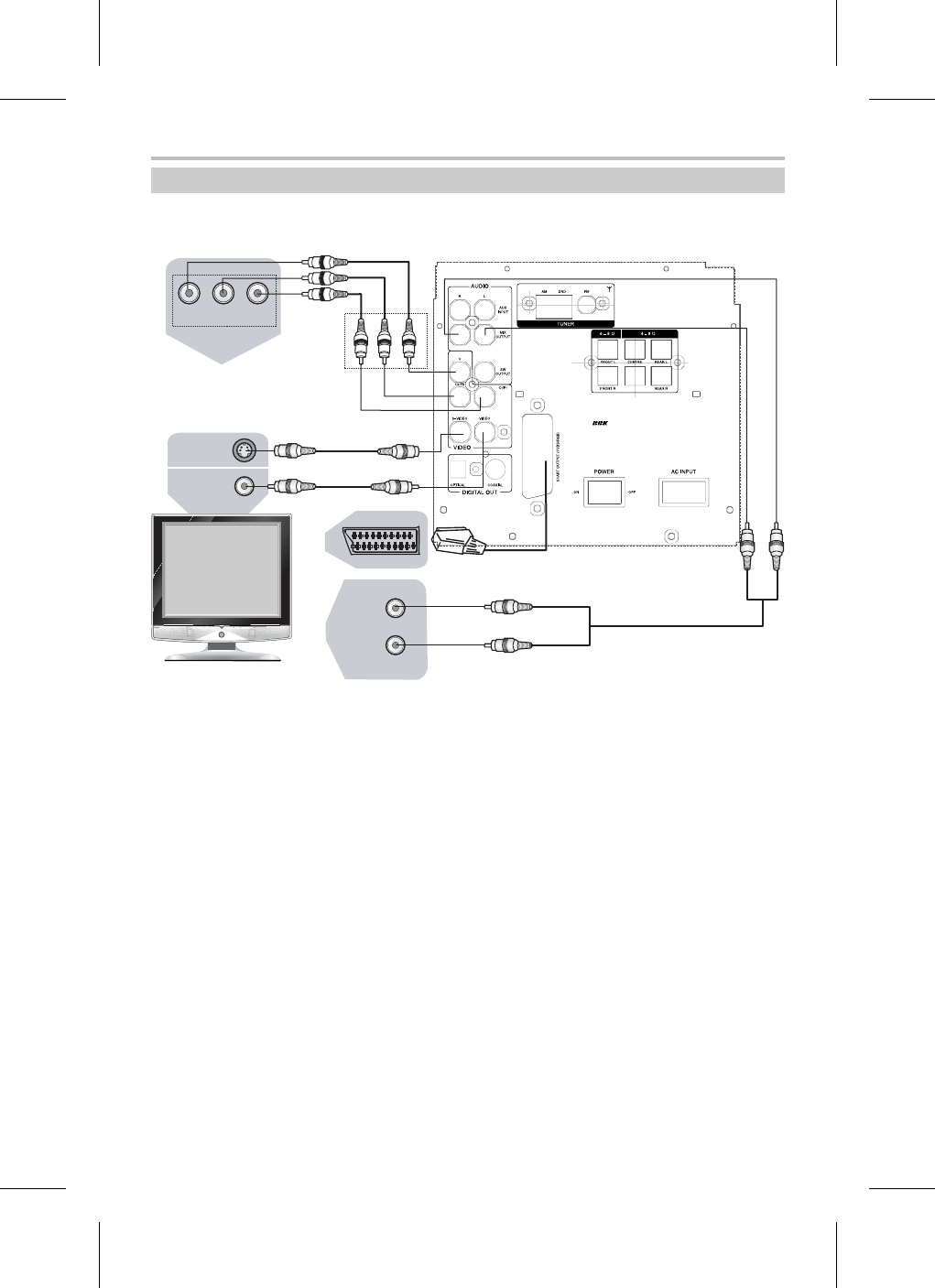

Подключение к телевизору
ПОДКЛЮЧЕНИЕ
11
Подключение видеосигнала
A.
Подключение с использованием компонентного видеовыхода Y Cb/Pb Cr/Pr
Если Ваш телевизор оборудован компонентным видеовыходом (Y Cb/Pb Cr/Pr), Вы можете
подключить устройство к телевизору с помощью компонентного кабеля. Компонентный видеовыход
устройства может работать в режиме с чересстрочной и прогрессивной разверткой. Это позволяет
подключить аппарат к самому современному телевизору, мультимедийному проектору
или плазменной панели. Если Ваш телевизор поддерживает режим прогрессивной развертки,
используйте его для получения наиболее качественного изображения. Настройки смотрите на с. 30.
B.
Подключение с использованием видеовыхода S−Video
Видеовыход S−Video следует использовать, если телевизор не оборудован видеовходами
RGB/SCART и Y Cb Cr (Y Pb Pr). Обратите внимание, что S−Video видеовыход не может быть
использован в режиме прогрессивной развертки.
C.
Подключение с использованием композитного видеовыхода
Если телевизор не оснащен никакими другими видеовходами, кроме композитного, Вы можете
подключить аппарат, используя композитный видеовыход.
D.
Подключение с использованием видеовыхода RGB/SCART
RGB/SCART − один из наиболее удобных интерфейсов для подключения к телевизору. Обратите
внимание, что RGB видеосигнал не может быть использован в режиме прогрессивной развертки.
Интерфейс SCART обеспечивает передачу не только видео−, но и аудиосигнала. Поэтому
при использовании интерфейса SCART нет необходимости использовать аудиовыход MIX OUTPUT.
Подключение аудиосигнала
E.
Подключение к акустической системе телевизора
Музыкальный DVD−центр укомплектован собственной акустической системой, однако
при необходимости использования акустической системы телевизора аудиовход телевизора можно
подключить к стереофоническому аналоговому аудиовыходу DVD−центра.
ПРИМЕЧАНИЯ
• При использовании акустической системы DVD−центра Вы можете установить громкость телевизора
на минимум или не подключать аудиокабель к телевизору.
• Сигнал микрофона поступает только на аналоговые выходы устройства – громкоговорители системы
и выход для подключения наушников.
• Выходы RGB/SCART и Y Cb/Pb Cr/Pr не могут использоваться одновременно.
Предостережение
• Перед началом подключения DVD–центра к другому оборудованию убедитесь, что электропитание
отключено.
Общий вид задней панели
