Руководство по эксплуатации

Уважаемый Покупатель!

ВНИМАТЕЛЬНО

прочитайте руководство, только так Вы сможе

те научиться правильно работать, обращаться с прибором, из

бежите ошибок и опасных ситуаций.

Сопротив

ление

200 Ω

2000 Ω

20 кΩ

200 кΩ

0.1 Ω

1 Ω

0.01 кΩ

0.1 кΩ

±(0.8%+4D)

2000 кΩ

1 кΩ

±(1.5%+2D)

Напряжение холостого хода: приблизительно 0.65 В. Защита от перегрузки:

250 В эфф.переменного тока в течение 15 сек. максимум.
* D - единица младшего разряда. Максимально допустимое входное

напряжение 500 В.

Комплектность изделия

Мультиметр цифровой

1 шт.

Измерительные щупы

2 шт.

Руководство по эксплуатации

1 шт.

Проверьте отсутствие повреждений прибора и комплекта деталей,

которые могли возникнуть при транспортировке.

Пределы диапазона входных значений

Функция

Максимально

допустимое значение

Напряжение постоянного тока

500 В постоянный

/переменный ток

Напряжение переменного тока

500 В постоянный/переменный

ток, 200 В ср.квадр. в диапазо

не 200 мВ

мА DC

1 шт.

Сопротивление,

Проверка на обрыв

250 В ср.квадр.

в течение 15 сек. максимум

Общие сведения

Диодный тест

Испытательный ток макс.

1 мА,напряжение разомкнутой

цепи 2.8 В

Проверка на обрыв цепи

Звуковое предупреждение,

если сопротивление менее 50Ω

Входное сопротивление

1 МΩ

Диапазон ACV

50 Гц – 60 Гц

Дисплей

Жидкокристаллический

разрядностью 2000

Измерение за пределами

допустимого диапазона

Сообщение «1» на ЖК - дисплее

Полярность

Определяется автоматически.

Знак минус(-) для

отрицательной полярности

(для положительной

нет условного обозначения).

Частота измерений

2 раза в секунду, номинальная

Индикация низкого уровня

заряда

Значок «BAT» показывает

низкий уровень заряда батареи

Элемент питания

23А 12В (в комплект не входит)

Предохранители

Диапазоны мА, µА; малоинер

ционный предохранитель

200 мА/250 В

Диапазон рабочих температур

от 0ºС до 50ºС

(от 32ºF до 122ºF)

Назначение

и область

применения

Внимательно прочитайте ру-

ководство, только так Вы смо-

жете научиться правильно ра-

ботать, обращаться с прибо

ром, избежите ошибок и опас

ных ситуаций.
Данный прибор входит в се

рию переносных 3,5 - разряд

ных цифровых мультиметров,

предназначен для измерения

постоянного, переменного на

пряжения, постоянного тока,

сопротивлений, проверки сети,

проверки исправности диодов.
Мультиметр снабжен защитой

от перегрузки.
Рекомендован для использо

вания в бытовых условиях,

для проверки электродеталей

и приборов, электроцепей,

электрооборудования.
Мультиметр также может

быть применен при выполне-

ния монтажных и ремонтных

работ с электро и радиоаппа

ратурой.
Питание приборов осущест

вляется от источника пита

ния 23А 12 В (в комплект не

входит).
Прибор соответствует нор

мам технического контроля,

а также нормам безопасно

сти согласно ГОСТу Р 52319

(МЭК 61010-1): КАТ III 300 B.
Прибор относится к оборудо

ванию III класса защиты от по

ражения электрическим током.
Настоящий документ содер

жит самые полные сведения

и требования, необходимые

и достаточные для надежной,

эффективной и безопасной

эксплуатации прибора.

В связи с постоянной дея

тельностью по усовершен

ствованию изделия, изгото-

витель оставляет за собой

право вносить в его конст-

рукцию незначительные из-

менения, не отраженные

в настоящем документе и не

влияющие на его эффектив

ную и безопасную работу.

Инструкции

по применению

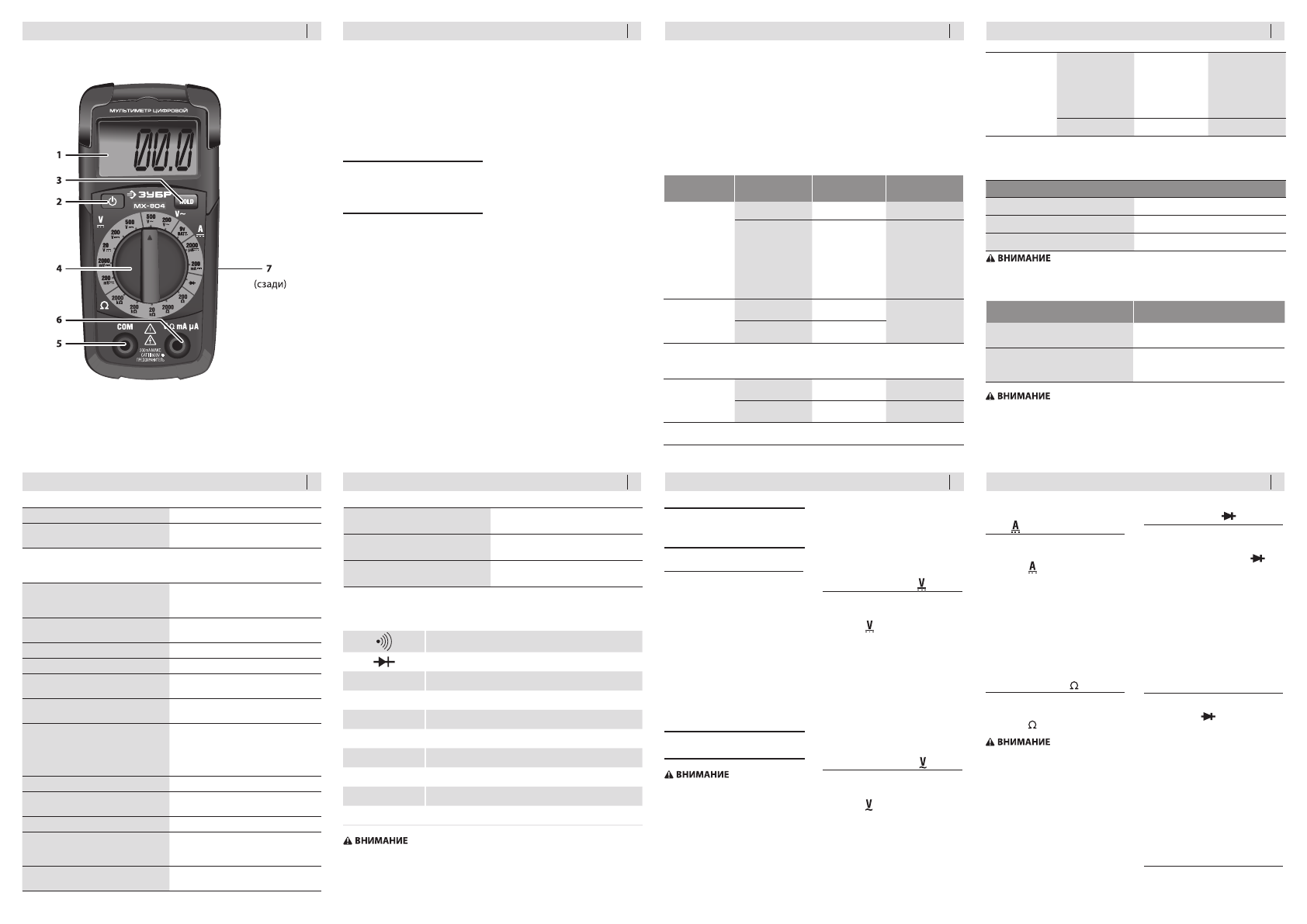

Устройство

Жидкокристаллический

дисплей

Кнопка питания

Кнопка НOLD

(фиксирование значений)

Переключатель режимов

Входной разъем COM

Положительный

входной разъём

Крышка для отсека

источника питания

Порядок работы

Перед работой проверьте

щупы и выводы на наличие

повреждения изоляции, таких

как разрывы или рассечки.

При повреждении произведи

те замену.
Никогда не используйте пов-

режденные щупы или выводы.

Если показатель замеря-

емого напряжения выводится

некорректно, то переключите

прибор на верхнюю границу

диапазона, а затем понижай

те до корректного отображе

ния значения.

Измерение напряжения

постоянного тока

1. Поставьте переключатель

режимов в требуемый диа

пазон

2. Подключите питание

к исследуемой цепи.

3. Присоедините щупы

к цепи для произведения

замера.

4. На цифровом дисплее ото

бразится уровень напря

жения, а также полярность

(если предусмотрено).

Измерение напряжения

переменного тока

1. Поставьте переключатель

режимов в требуемый диа

пазон .

2. Подключите питание

к исследуемой цепи.

3. Присоедините щупы к цепи

для произведения замера.

4. Уровень напряжения ото

бразится на цифровом

дисплее.

Точность измерений гарантируется на срок – 1 год, при тем-

пературе 23+5°С и относительной влажности не более 75%.
Рекомендуется производить калибровку оборудования

не реже чем 1 раз в год в специализированных организациях.

Измерение постоянного

тока

1. Поставьте переключатель

режимов в требуемый диа

пазон .

2. Разомкните цепь и косни

тесь щупами точек в месте,

где Вы хотите произвести

замер.

3. Включите питание цепи,

в которой производится за

мер и показатели отразят

ся на цифровом дисплее.

Измерение

сопротивления

1. Поставьте переключатель

режимов в требуемый диа

пазон .

Если место проведения за

мера является частью цепи,

обесточьте цепь и разрядите

все конденсаторы перед про

ведением замеров.
Подсоедините щупы к цепи

для проведения замера.

Уровень сопротивления ото

бразится на цифровом дис

плее.

Диодный тест

1. Поставьте переключатель

в положение для проведе

ния диодного теста

2. Подсоедините

красный

щуп к аноду тестируемого

диода, а черный щуп –

к катоду.

3. Уровень падения напря

жения отобразится на дис-

плее. Если диоды подклю

чены с обратной полярно

стью, то на дисплее ото

бразится значок «I».

Проверка цепи на обрыв

1. Поставьте переключатель

в режим

подачи звуко

вого сигнала.

2. Подсоедините щуп к про

веряемой цепи.

3. О наличии разрыва можно

судить по появлению на

экране значка

4. Если сопротивление в про

веряемой цепи меньше,

чем 50 Ом, (значения бу

дут стремится к

Проверка источника

питания

1. Выберите режим 9V BAT,

используя переключатель.

Подсоедините красный щуп

Технические характеристики

Хар-ка

Диапазон

Разрешающая

способность

Точность

при 18-28°с

Постоянное

напряжение

200 мВ

0.1 мВ

+ 0.5% ± 2D *

2000 мВ

20 В

200 В
500 В

1 мВ

0.01 В

0.1 В

1 В

+ 0.5% ± 4 1D

Переменное

напряжение

200 В

0.1 В

± 1.2% ± 10D

(50/60 Гц)

500 В

1 В

Диапазон рабочих частот: 45 – 1000 Гц. Максимально допустимое входное на

пряжение 500 В эфф. Индикация среднеквадратичного значения переменного

напряжения синусоидальной формы.

Постоянный

ток

2000 µА

1 µА

±(1.2%+2D)

200

мА

100 µА

±(1.5%+2D)

Защита от перегрузки: предохранитель 200 мА/250 В.

Диапазон температур хранения

от -10ºC до 60ºC

(от -4ºF до 140ºF)

Относительная влажность

воздуха

<70% при работе,

<80% при хранении

Максимальная рабочая высота

максимум 2000 м

Проверка цепей на обрыв

Диодный тест

Микро (А)

Мили (В, А)

Кило (Ом)

Ом

V DC

Напряжение постоянного тока

V AC

Напряжение переменного тока

A DC

Постоянный ток

BATT

Низкий заряд источника питания

Условные обозначения

Прибор работает от источника питания 23А 12В (в комплект не входит).
