Цифровой мультиметр
DT 850L, DT 858L
Инструкция по эксплуатации
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Данный мультиметр разработан в соответствии со стандартом IE-
1010 по безопасности измерительного оборудования при пере-
грузке по напряжению по категории CAT II и уровню загрязнения
по категории 2.
Для обеспечения работоспособности при работе с прибором сле-
дуйте рекомендациям настоящей инструкции.
Полное соответствие стандартам безопасности может быть обес-
печено только при использовании прилагаемых щупов. При необ-
ходимости они могут быть заменены на аналогичные.
СИМВОЛЫ БЕЗОПАСНОСТИ
Важная информация по безопасности, см. инструкцию
Возможно наличие высокого напряжения
Заземление
Двойная изоляция
Предохранитель, может быть заменен аналогичным, с пара-
метрами, указанными в настоящей инструкции.
УХОД ЗА ПРИБОРОМ
Перед снятием крышки прибора отсоедините щупы от иссле-
дуемой схемы.
Для надежной защиты прибора от короткого замыкания ис-
пользуйте
только
быстроплавкие
предохранители:
200mA/250V.
Никогда не работайте с прибором со снятой задней крышкой.
Не используйте абразивы и растворители. Для чистки приме-
няйте мягкую ткань и неагрессивные моющие средства.
ВО ВРЕМЯ РАБОТЫ
Никогда не превышайте предельно допустимых значений,
указанных в технических характеристиках для каждого диапа-
зона измерений.
Не касайтесь неиспользуемых гнезд прибора, когда он под-
ключен к измеряемой схеме.
Никогда не измеряйте напряжение, если его потенциал может
превысить 600В относительно земли.
Если порядок измеряемой величины заранее не известен,
установите предел измерений на максимальное значение.
Перед поворотом переключателя диапазонов отсоедините
щупы от измеряемой схемы.
При проведении измерений в телевизорах или импульсных
блоках питания всегда помните, что в измеряемых точках мо-
гут присутствовать импульсы напряжения большой амплиту-
ды, которые могут вывести из строя мультиметр.
Будьте всегда осторожны, работая с напряжением свыше 60В
по постоянному току или 30В по переменному. При измерени-
ях держите пальцы за защитными кольцами щупов.
Перед установкой транзистора для проверки убедитесь, что
щупы прибора не подключены к электрическим цепям.
При проведении измерений с помощью щупов убедитесь, что
в этот момент в гнезде для проверки транзисторов ничего нет.
Никогда не проводите измерение сопротивления в схемах,
находящихся под напряжением.
ОБЩЕЕ ОПИСАНИЕ
Данный прибор представляет собой 31/2-разрядный мультиметр,
предназначенный для измерения постоянного и переменного на-
пряжения, постоянного тока, сопротивления, проверки диодов,
транзисторов, прозвонки соединений (кроме модели MAS 830B), а
также для измерения температуры (модель MAS838).

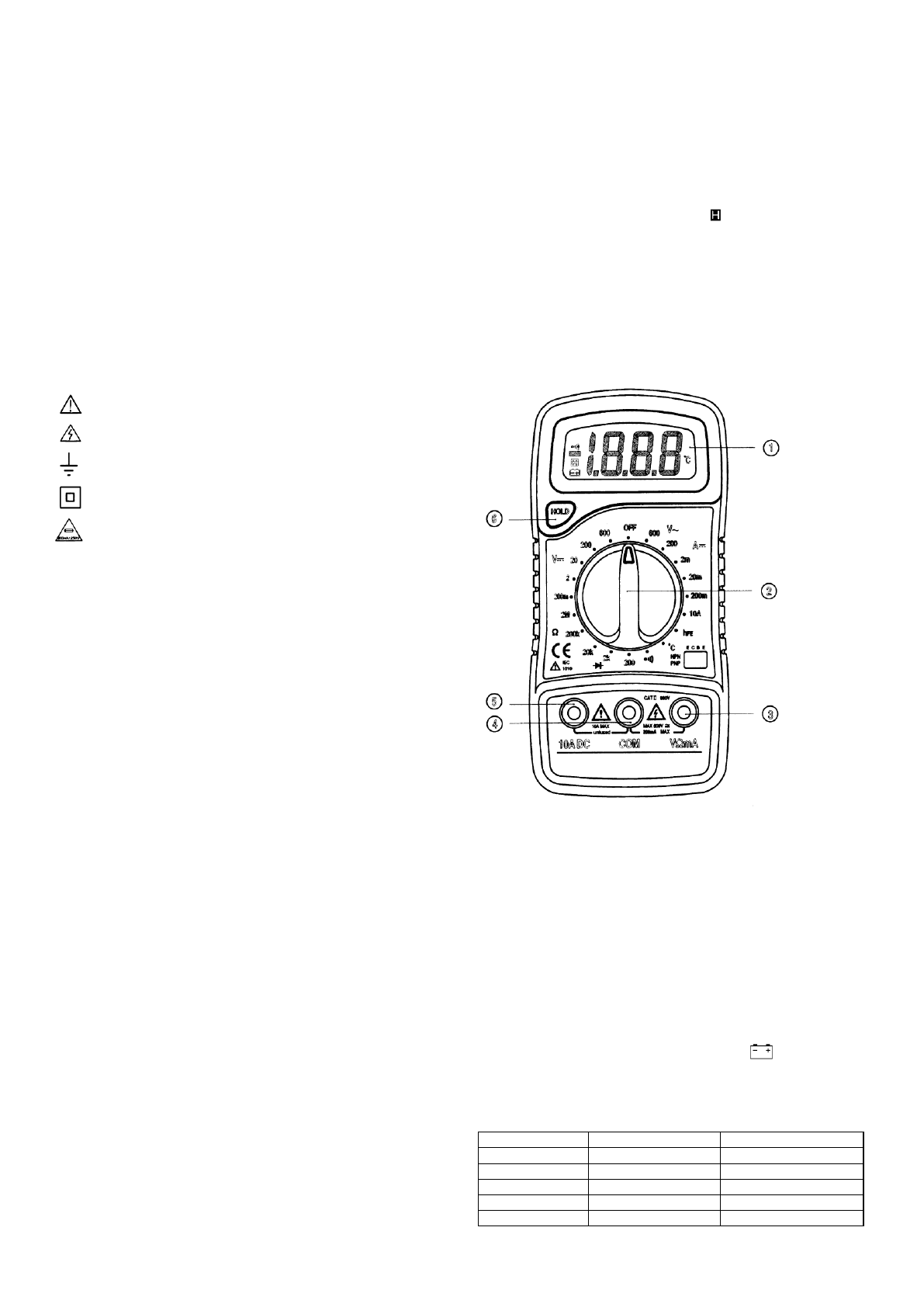

ПЕРЕДНЯЯ ПАНЕЛЬ
ПЕРЕДНЯЯ ПАНЕЛЬ, ОПИСАНИЕ
Дисплей
31/2 разряда, 7-сегментный 15мм ЖКИ
Поворотный переключатель
Используется для выбора функции и предела измерения, а
также для включения/выключения прибора.
Кнопка "HOLD"
При нажатии этой кнопки дисплей "замораживает" показания и
на индикаторе появляется значок
, пока кнопку не нажать
вторично.
Разъем "10А"
Служит для измерения токов до 10А.
Разъем "COM"
Для установки черного щупа или вилки термопары с черным
проводом.
Разъем "V
mA"
Гнездо для установки красного щупа при измерении напряже-
ния, сопротивления и тока (кроме диапазона 10А), или установ-
ки вилки термопары с красным проводом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность указывается на период 1 год с момента калибровки, при
температуре 18°С - 28°С и относительной влажности до 80%
ОБЩИЕ ХАРАКТЕРИСТИКИ
Максимальное напряжение
между гнездами и "землей"
600В по CAT II категории безопасности
Плавкий предохранитель
200мА/250В
Питание
Батарея 9В, типа "Крона"
Дисплей
ЖКИ, 1999 отсчетов, обновление 2-3
раза в секунду
Метод измерения
АЦП с двойным интегрированием
Индикация перегрузки
на дисплее цифра "1"
Индикация полярности
"-
" при отрицательной полярности
Рабочая температура
0°С - 40°С
Температура хранения
-
10°С - 50°С
Индикация разряда
батареи
на дисплее знак
Размеры
138мм Х 69мм Х 31мм
Вес
около 170гр.
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Диапазон
Разрешение
Точность
200mV
100
V
± 0,5% ± 2D *)
2V
1mV
± 0,5% ± 2D
20V
10mV
± 0,5% ± 2D
200V
100mV
± 0,5% ± 2D
600V
1V
± 0,8% ± 2D
