5.

Для

осуществления

связи

между

мультиметром

и

компьютером

выберите

в

разделе

Connect

главного

меню

команду

Start

.

Если

 COM-

порт

выбран

неправильно

,

на

дисплее

компьютера

появляется

сообщение

Disconnect.

При

правильном

выборе

соединения


на

дисплее

компьютера

будет

дублировать


на

мультиметре

.

Нажать

кнопку

Connect

в

строке

меню

,

чтобы

осуществить

соединение

.

При

этом

будет

отображена

иконка

.

Ниже

на

рисунке

представлен

полный

экран

из

программного

обеспечения

 UT70B

Рис

.2


D.

Графические

Действия

 (

рис

. 3)

В

течение

соединения

,

Вы

можете

выбирать

следующие

функции

,

щелкая

соответствующую

иконку

или

строку

меню

:

Fill

:

Нажать

блок

,

чтобы

выбрать

  "

заливка

графика

"

или

повторный

щелчок

,

чтобы

выбрать

"

линейный

график

".

Record:

Установка

номера

записи

,

показанного

на

графике

.

С

lear:

Очищать

все

текущие

записи

постоянно

.

Save:

Сохранять

текущий

график

в

формате

 BMP.

Имя

файла

  - C:\DATA1.BMP".

First

:

Идти

в

первый

график

.

Previous:

Идти

в

предыдущий

график

.

Next:

Идти

в

следующий

график

.

last:

Идти

в

последний

график

.

Zoom In:

Увеличивать

часть

графика

.

Для

увеличения

:

щелкнуть

левой

кнопкой

мыши

и

пере

тащить

сверху

вниз

и

слева

направо

.

Для

уменьшения

:

щелкнуть

левой

кнопкой

мыши

и

пере

тащить

снизу

вверх

вниз

и

справа

налево

.

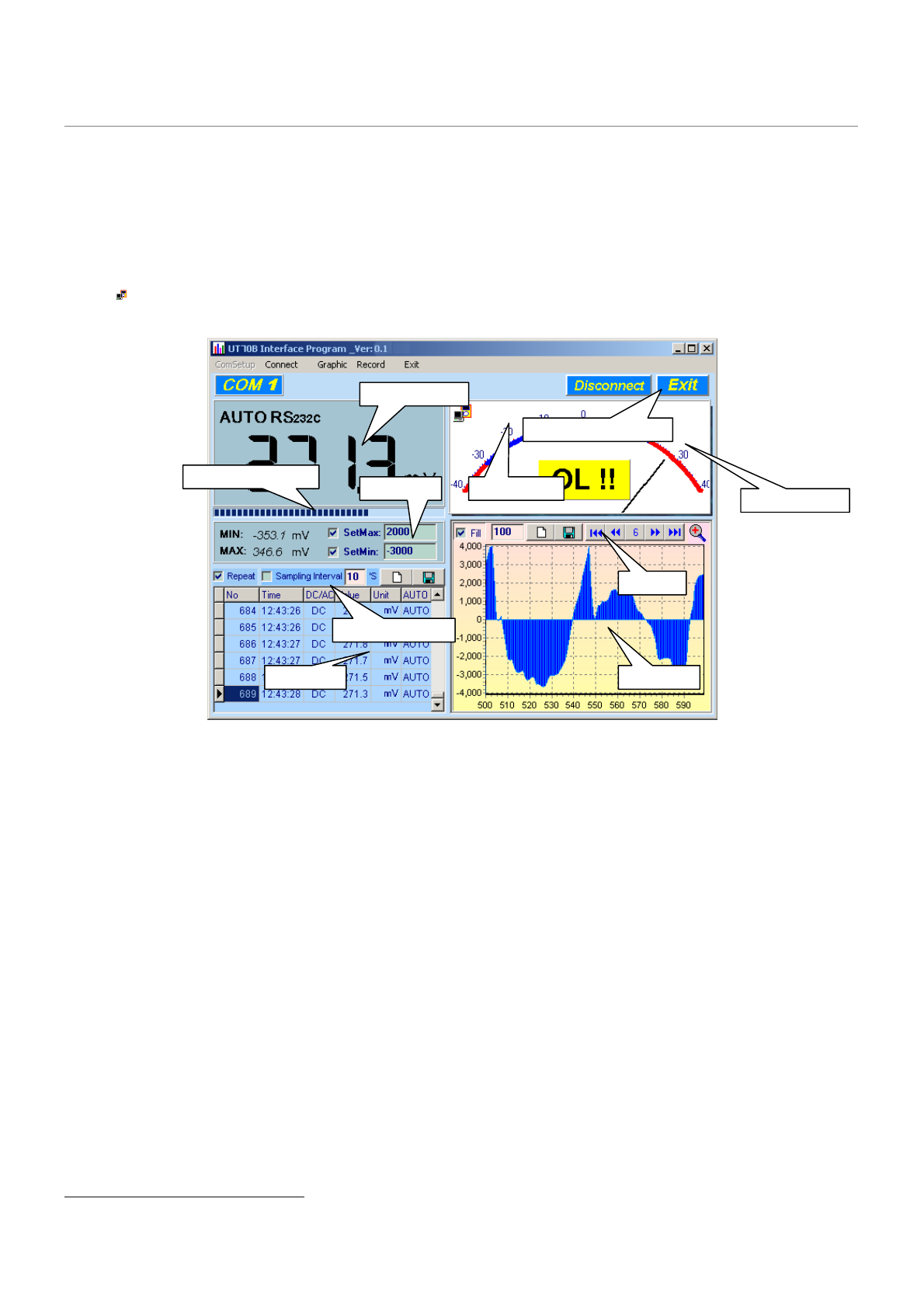

LCD Display Area

Analogue Bar Graph Area

Min Max Area

Connected

Connect/Disconnect Button

Panel Meter Area

Records Area

Icon Area

Graphic Area

Sampling Control Area
