2
1. Введение
Примечание: прежде чем приступать к работе с прибором, откройте крышку батарейного
отсека и удалите элемент, защищающий от утечки.
Благодарим Вас за приобретение этого тестера напряжения. Тестер разработан в
соответствии с последними международными стандартами безопасности и представляет
собой полностью автоматический индикатор напряжения, а также позволяет измерять
постоянное и переменное напряжение до 690 В. Тестер оснащен как визуальной, так и
звуковой индикацией отсутствия разрывов в электрической цепи.
Тестер соответствует стандартам IEC 61010 и IEC 61243-3.
• Индикация напряжения в отдельной фазе
• Индикация порядка чередования фаз
• Отображение результатов с помощью светодиодов и жидкокристаллического дисплея
(UT15C).

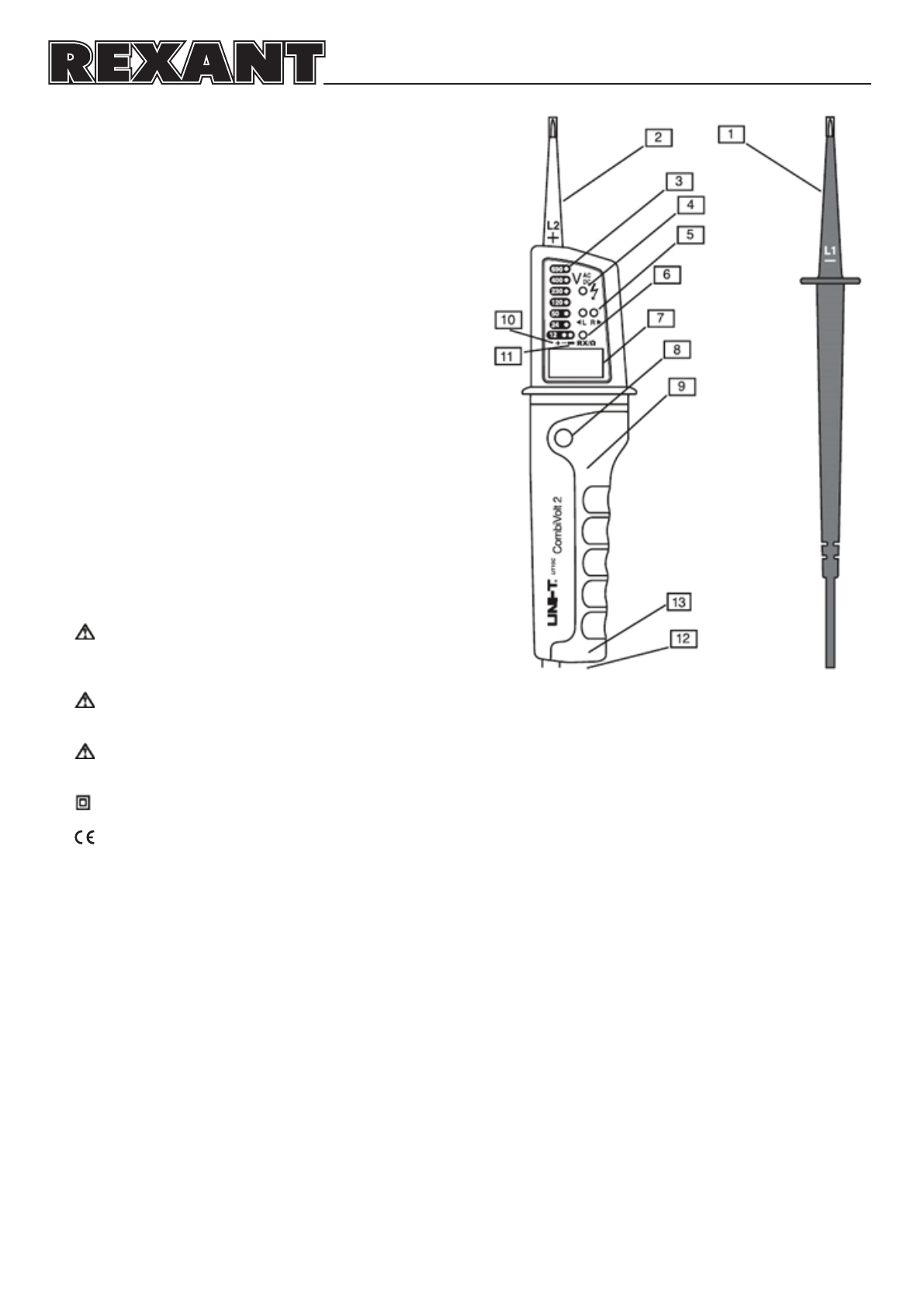

1. Измерительный щуп L1
2. Измерительный щуп L2
3. Светодиодный индикатор напряжения
4. Светодиодный индикатор тестирования отдельной фазы
5. Светодиодные индикаторы порядка чередования фаз (R – «правый» и L – «левый»).
6. Светодиодный индикатор целостности цепи
7. Жидкокристаллический дисплей для отображения измеренного значения напряжения
(только в модели UT15C)
8. Контактный электрод для тестирования порядка чередования фаз и тестирования
отдельной фазы.
9. Кнопка включения подсветки на обратной стороне тестера (только в модели UT15C)
10. Светодиодный индикатор положительного потенциала
12. Светодиодный индикатор отрицательного потенциала
12. Батарейный отсек
13. Защита от протекания батареи
Выполнение измерений
Запустите процедуру самотестирования прибора. Соедините измерительные щупы L1 и L2.
При этом загорится индикатор целостности цепи (6) и зазвучит сигнал.
Перед каждым тестированием проверяйте тестер на источнике известного напряжения.
Если прибор неисправен, следует прекратить его использование и отправить его на
ремонт или заменить.
2. Правила безопасной работы
Данная инструкция содержит информацию, которой следует руководствоваться при
эксплуатации и техническом обслуживании прибора. Если прибор используется вразрез
с указаниями инструкции, защита, которую обеспечивает прибор, может быть нарушена.
Опасно!
Предупреждение о потенциальной опасности. Во избежание получения травм или
повреждения прибора обратитесь к инструкции.
Предупреждение
Опасное напряжение! Опасность поражения электрическим током!
Точность результатов измерения гарантируется только в интервале температур -10
– +50˚С и относительной влажности <85%.
Двойная или усиленная изоляция соответствует стандарту IEC536, класс 11.
Символ соответствия, подтверждающий соответствие директивам Евросоюза,
касающихся приборов данного типа. Прибор удовлетворяет требованиям директив
по электромагнитной совместимости (89/336/EEC). В частности, прибор соответствует
стандартам EN 50081-1 и EN 50081-2, а также директиве по низкому напряжению (73/23/
EEC), изложенной в стандарте EN 61010-1.
Прибор разработан в соответствии с требованиями по безопасности к электронным
измерительным приборам, EN 61010-1, IEC61010.
• Постоянное напряжение выше 75 В и переменное напряжение выше 50 В представляют
серьезную опасность при поражении электрическим током.
• Прежде чем использовать прибор, проверьте его на наличие механических повреждений
корпуса, в особенности, рядом с разъемами. Если корпус имеет повреждения, не
используйте прибор.
• Проверьте измерительные провода на наличие повреждений изоляции и оголенного
металла. Удостоверьтесь в отсутствии обрывов в измерительных проводах
• Не прикладывайте между выводами прибора или выводом прибора и землей
напряжения выше указанных в инструкции допустимых пределов.
• Не используйте и не храните прибор в местах с повышенной температурой, влажностью,
задымленностью и запыленностью, в огнеопасных средах и в сильном магнитном поле.
• Отключайте напряжение и разряжайте все высоковольтные конденсаторы в обследуемой
цепи при измерении сопротивления, проверке диодов и прозвонке.
• Если прибор не будет использоваться в течение длительного времени, выньте из него
батареи. Регулярно проверяйте батареи на возможную утечку электролита. Вытекший
электролит вызывает повреждение прибора.
• Разбирать прибор для калибровки или ремонта может только сервисный специалист,
имеющий соответствующую квалификацию.
UNI-T
UT15A/B/C
МНОГОФУНКЦИОНАЛЬНЫЕ
ТЕСТЕРЫ НАПРЯЖЕНИЯ
3. Устройство тестера
4. Тестирование напряжения
Всегда держите измерительные щупы за ручки за защитными ограничителями для
пальцев. Неукоснительно соблюдайте пра- вила безопасной работы.
При обнаружении переменного и отрицательного постоянного напряжения включается
звуковой сигнал.
Максимальная допустимая длительность тестирования состав- ляет 30 с. По истечении
этого времени необходимо сделать пе- рерыв в 10 минут перед следующим тестированием.
Прикоснитесь щупами к источнику напряжения, обращая внима- ние на полярность
соединения (щуп L2 – положительный полюс, щуп L1 – отрицательный полюс).
При тестировании переменного напряжения о наличии напряже- ния оповещает горящий
светодиод (3), а его величина отобража- ется на дисплее (только в модели UT15C). Также
горят свето- диоды «+» и «-», и звучит сигнал.
