Мультиметр с тепловизором DT-898

26

7.

Нажмите  кнопку  HOLD,  чтобы  зафиксировать  температурный  снимок

объекта  на  дисплее,  длительное  нажатие  кнопки  HOLD  захватывает
изображение  на  дисплее  и  сохраняет  его  в  виде  растрового  рисунка  с
измеренными  данными  на  SD-карту.  Впоследствии  изображение  можно
проанализировать на ПК или смартфоне.

8.

 FOV

(

поле зрения

)

тепловизора составляет

21 × 21 градус.

9.

FOV – это максимальная площадь, которая попадает в поле зрения

тепловизора на заданном расстоянии.

10.

В  следующей  таблице  приведены  показатели  горизонтального  FOV,

вертикального FOV и интегрального IFOV для объективов (линз).

Фокусное расстояние

 Горизонт. FOV

 Вертикальный FOV

IFOV

7,5мм

21°

21°

4,53мрад

IFOV

(мгновенное  значение  поля  обзора)  –  это  минимальный  элемент  FOV,  который

можно обнаружить и рассмотреть на заданном расстоянии с единицей, выраженной в
радианах. Формула расчета выглядит следующим образом:

IFOV = (размер пикселя)/ (фокусное расстояние линзы)

;

D:S  теоретич.  (=  1/  IFOV  теоретич.)  –  это  размер  пятна,  который  рассчитывается  на

основе  размера  пикселя  матрицы  детектора  тепловизора  и  фокусного  расстояния
линзы.

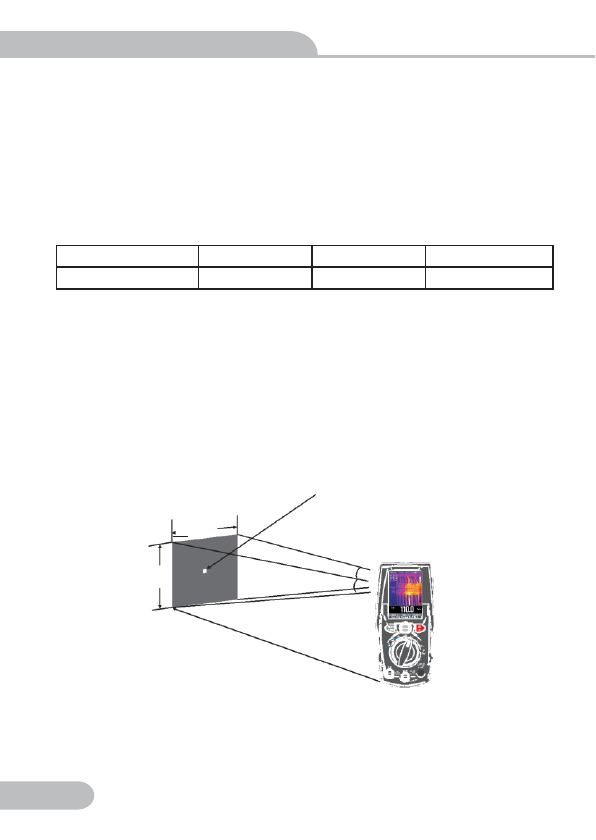

Пример:  если  в  тепловизоре  применяется  линза  9мм,  то  размер  пикселя  детектора

составляет  34мкм.  Горизонтальный  FOV  =  21°,  вертикальный  FOV  =  21°,  IFOV  =
34мкм/7,5мм = 4,53мрад; D:S

теоретич. (= 1/ IFOV теоретич.) = 220:1

Размер пятна=100,00см*100,00см

(на основе  IFOVтеоретич.)

      80м

80м

21°

21°

OK

H

220м

D:Sизмеренный    (  =  1/  IFOVизмеренный)  –  это  размер  пятна,  который  необходим

для  измерения  точного  значения  температуры.  Обычно,    D:Sизмеренный    в  2  -  3  раза
меньше  D:S  теоретич..  Это  означает,  что  площадь  мишени  должна  быть  в  2-3  раза
шире по сравнению с расчетным, теоретическим значением D:S

.
